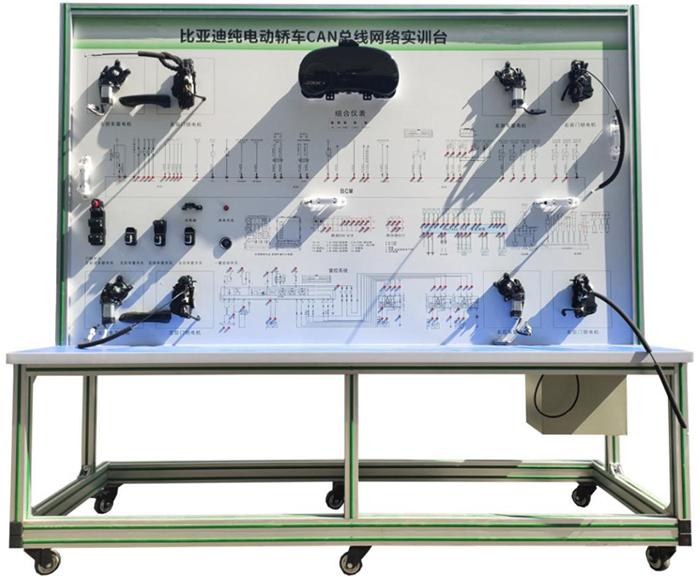

SBC-XNYCW新能源比亞迪車載網絡實訓臺
一、產品簡介
新能源比亞迪車載網絡實訓臺采用比亞迪e5 電動汽車CAN-BUS系統等真實器件制作的實驗實訓臺架，可電動汽車CAN-BUS系統相關的實驗實訓內容。適合于各類院校對純電動車CAN總線網絡系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
二、功能特點
1.電動汽車CAN總線網絡系統(包括儀表、電動車窗系統、中控門鎖、鑰匙)，真實可運行操作,展示系統結構和原理、工作過程。
2.設備安裝有點火開關、儀表、電動車窗系統、中控門鎖、鑰匙、工況指示燈、電源開關等,CAN系統正常通訊工作。
3.設備安裝有診斷座，可連接故障檢測儀，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
4.采用DC12V電源裝置，減少充電的麻煩，電源有防短路功能。
5.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色圖板；學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。
6.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
7.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點12個。
8.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
9.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
10.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格
1.外形尺寸：2040×650×1800mm(長×寬×高)
2.面板外形尺寸：1988×1220mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
5.工作電源：DC12V
6.輸入電源：AC220V±10%50Hz；
五、基本配置
儀表（帶CAN通訊）、左前車窗電機、右前車窗電機、左前鎖塊、右前鎖塊、左后車窗電機、左后鎖塊、電源總開關、右后車窗電機、右后鎖塊、室內保險絲盒BCM（帶CAN通訊）、網關電腦、車窗組合開關（帶CAN通訊）、一鍵啟動電源開關、診斷座、智能鑰匙控制單元（帶CAN通訊）、轉向軸鎖控制單元（帶CAN通訊）、探測天線(前后天線、左右前門開線、室內天線)、剎車開關、DC12開關電源、一體化全鋁合金型材搭建的移動臺架（2040×650×1800mm (帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1988×1220mm）、故障設置和考核系統、設備操作說明書。
