東風2050全車電器實訓臺,東風電器實訓裝置

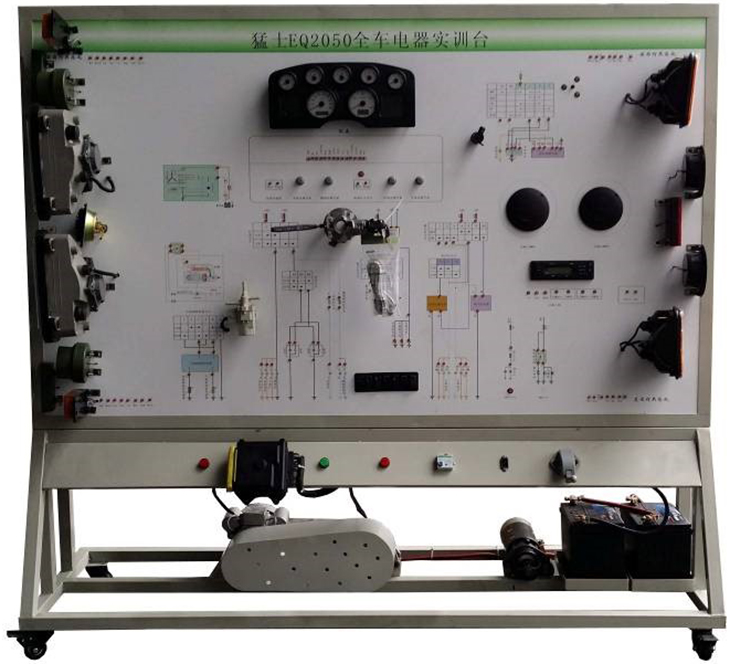

SBC-DFDQ東風2050全車電器實訓臺



一、產品簡介

東風2050全車電器實訓設備采用 全新猛士EQ2050柴油機整車電器實物為基礎,充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。

適用于部隊、學校對整車電器理論和維修實訓的教學需要。

二、功能特點

1.真實可運行的汽車整車電器系統,充分展示汽車整車電器系統的組成結構。

接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。

2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車整車電器各系統的工作原理。

3.示教板面板上安裝有檢測端子,可直接在面板上檢測汽車整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。

4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。

三、技術規格

外形尺寸(約):2080×700×1900mm(長××)

動力電源:三相四線(或三相五線)380V±10% 50Hz

工作電壓:直流24V

工作溫度:-40℃+50℃

三相異步電動機

  號:YT 100L1-4

電壓:AC 220V/380V

功率:2.2KW

轉速:1420r/min

顏色:7032

鋼管:40*40*3mm

機柜:1.5mm冷板沖壓成形,背面設置維修門;

移動腳輪:100*60mm

四、基本配置(每臺)

序號



規格型號

單位

數量

1

面板

裝有各種檢測端子以及彩色電路圖

1

2

點火開關



個

1

3

組合儀表

原車

1

4

組合開關

原車

1

5

左右前大燈總成

原車

1

6

左右前霧燈

原車

1

7

左右轉向燈

原車

1

8

左右轉向邊燈

原車

1

9

左右組合尾燈

原車

1

10

牌照燈

原車

1

11

燈光開關

原車

1

12

剎車燈開關

原車

1

13

倒車燈開關

原車

1

14

危險燈開關

原車

1

15

線束



1

16

雨刮總成

原車

1

17

雨刮控制繼電器

原車

個

1

18

噴水電機

原車

1

19

噴水壺

原車

1

20

喇叭

原車

個

2

21

喇叭繼電器

原車

個

1

22

霧燈繼電器

原車

個

1

23

起動機總成

原車

臺

1

24

發電機總成

原車

臺

1

25

三相異步電動機

YT 100L1-4

臺

1

26

蓄電池



臺

2

27

保險絲盒



個

1

28

電源總開關

50A

個

1

29

移動臺架(帶自鎖腳輪裝置)

2080×700×1800mm(長×寬×高)

臺

1

30

故障模擬與排除裝置



1

31

教師手冊



1

32

合格證與保修卡



1
