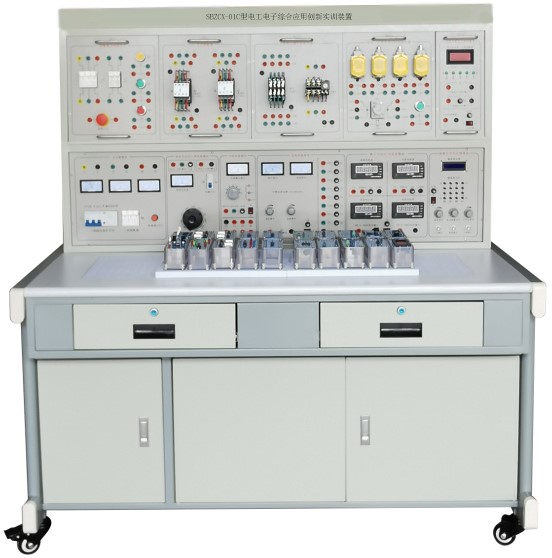

電工·電子技術創新設計綜合應用實訓裝置

電工·電子技術創新設計綜合應用實訓裝置

電工·電子技術創新設計綜合應用實訓裝置基本內容簡介
電工·電子技術創新設計綜合應用實訓裝置，側重于培養學生綜合運用理論知識分析和解決實際問題，教會學生研究實驗的科學方法、實驗手段以及培養其創新意識和綜合能力。配備各種交直流電源、信號源、儀表、電工電子實訓模塊、交流電路實訓模塊、繼電接觸控制實訓模塊、實訓套件、實訓工具等。各模塊的接口均已引至板上的專用插座，學生可自主搭接各種電工電子實訓線路；提供5種實用實訓套件及相關實訓工具，可鍛煉學生的電子產品焊接、裝配、整機調試等方面的技能。適合職業院校的“電路分析”、“電工原理”、“電工基礎”、“電工學”、“電機控制”、“繼電接觸控制”、“數字電子技術”、“模擬電子技術”、“電子技術基礎”等課程的實訓教學，也是相關專業開展課程設計、畢業設計及技能競賽的理想平臺。
(1) 基礎性實驗，強調以實驗內容為載體，培養對基本儀器、儀表和器件性能的了解和使用以及實驗技能、實驗方法的基本訓練，加深對相關理論與技術的理解。
(2) 綜合性實驗，強調工程實際應用，運用所學的多方面知識進行綜合能力的訓練。
(3) 設計性實驗，強調解決實際問題的能力，運用所學的理論知識和已經掌握的實驗技能以及初步具備的分析和解決問題的能力，能夠?yàn)槟硞�(gè)實際問題提出完整的解決方案。

一、電工·電子技術創新設計綜合應用實訓設備技術性能
輸入電源：三相四線（或三相五線）～380V±10%　50Hz
漏電保護：漏電動作電流≤30mA
工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃） 海拔＜4000m
裝機容量：＜1.5kW
外形尺寸：1350mm×600mm×1100mm
二、電工·電子技術創新設計綜合應用實訓設備基本配置及功能
電工·電子技術創新設計綜合應用實訓裝置主要由電源控制屏、實訓桌、電工電子實訓組件、實訓套件、實訓工具、電源無線總控制臺等組成。
（一）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板技術），為實訓提供交直流電源、信號源和儀表等，具體功能如下：
交流電源部分
提供三相固定380V交流電源及單相0～250V連續可調交流電源，配備1臺單相調壓器，規格為0.5kVA/0～250V。380V交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源輸出電壓。
設有一路AC380V和三路AC220V交流電源接口，可為外配儀器設備提供工作電源。
低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能。
直流電源部分
提供0～220V連續可調直流電源，電源輸出處設有過流保護，當直接短路或所帶負載太大，系統即告警并切斷輸出電源。
提供直流穩壓源/恒流源，輸出電壓0～30V/0～0.5A。具有短路軟截止型保護和自動恢復功能，設有三位半數顯指示電壓和電流。
提供四路固定直流電源：±5V/0.5A、±12V/0.5A，每路均具有短路、過流保護和自動恢復功能。
測量儀表
真有效值交流電壓表一只
能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。
真有效值交流電流表一只
能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。
直流數顯電壓表一只
測量范圍0～1000V，分2V、20V、200V、1000V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。
直流數顯毫安表一只
測量范圍0～2000mA，分2mA、20mA、200mA、2000mA四檔，直鍵開關切換,三位半數字顯示,精度0.5級，具有超量程報警、指示及切斷總電源等功能。
函數信號發生器/頻率計
輸出波形：分正弦波、矩形波、三角波三種，由琴鍵開關切換選擇；
頻率范圍：2Hz～2MHz，分七個頻段選擇；
輸出幅度：0～16VP-P，三位LED數碼管顯示；
輸出衰減：分0dB、20dB、40dB、60dB四檔，由兩個“衰減”按鍵切換選擇；
頻率計：具有內測/外測功能；測頻范圍：1Hz～10MHz，六位共陰LED數碼管顯示；閘門時基：1s；測頻靈敏度：35mV(1～500kHz)/100mV(500kHz～10MHz)；測頻精度：萬分之二(10MHz)。
無線遙控接收器
主要由天線和控制器兩部分組成。天線放置在實訓臺的頂部，接收電源無線控制臺發送的控制信號；控制器放置在電源控制屏內部，根據天線接收的信號控制實訓裝置總電源。
（二）電工電子實訓組件
電工電子實訓模塊
提供一套實訓模塊，可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。
交流電路實訓模塊
提供三相負載、日光燈元件、高壓電容、電感、變壓器以及電阻等。
繼電接觸控制實訓模塊
提供網孔板一塊，交流接觸器（線圈電壓為220V）三只，熱繼電器一只，時間繼電器一只，按鈕三只（黃、綠、紅各一只），按鈕開關盒（三孔）一個，變壓器（220V/26V/6.3V）一只，整流橋一個，能耗制動電阻（10Ω/25W）一個，接線端子排（TB1510）1個，專用實訓連接線10根，WDJ26（△380V）電機一臺。
（三）實訓套件
提供可編程定時器、光控音樂門鈴、LED數字鐘、全硅六管超外差式調幅收音機（整機套件）、多功能防盜報警器（整機套件）等五種實訓套件。
（四）實訓工具
數字萬用表（VC890D）、斜口鉗、小十字螺絲刀、小一字螺絲刀、電烙鐵、烙鐵架、焊錫絲等。
（五）電源無線總控制臺(每個實訓室選配一臺)
本控制臺主要由鍵盤模塊、工作狀態指示模塊、發射模塊、通信接口及上位機軟件等部分組成。
工作電源：AC220V±10% 50Hz
載波頻率：315MHz
控制范圍：50m
控制能力：可對單個實訓室的32臺實訓設備進行單臺、多臺或全部設備的電源開關進行無線控制。每臺設備有對應的指示燈指示當前的電源開關狀態。
控制方式：既可由鍵盤模塊手動控制，也可根據配套的上位機軟件，通過電腦對實訓設備的電源開關進行控制。
（六）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固。實訓桌下方設有兩個柜子，可以放置實訓模塊和工具以及資料等，還設有四個帶剎車的輪子，便于移動和固定。
三、實訓項目
（一）直流電路實訓項目
基本電工儀表的使用與測量誤差的計算
減小儀表測量誤差的方法
電阻分壓電路的應用
電阻電路等效變換的研究
電位、電壓的測定及電路電位圖的繪制
儀表（電壓表、電流表）量程的擴展
元件的識別與電路元件的伏安特性測繪
直流電阻電路故障的檢查
基爾霍夫定律的驗證與應用
電壓源外特性的測定
疊加原理的驗證與應用
電壓源與電流源的等效變換測定
負載獲得最大功率的條件的研究
戴維南定理與諾頓定理的驗證與應用
互易定理的研究
二端口網絡傳輸參數的測定
受控源VCVS、VCCS、CCVS、CCCS的研究
（二）電路實訓項目
一階電路過渡過程的研究
二階電路過渡過程的研究
日光燈電路的研究
電感元件在交直流電路中的特性研究
電容元件在交直流電路中的特性研究
R、L、C串并聯交流電路的測試
正弦穩態下RL、RC串聯電路的研究
R、L、C串聯諧振電路的研究
交流電路參數的測定及相序的判斷
三相交流電路的研究
互感電路的研究
單相變壓器的應用及特性研究
自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的研究
鐵磁材料磁滯回線和基本磁化曲線研究
鐵芯飽和對電感量及變壓器電流波形影響的研究
（三）接觸控制實訓項目
三相鼠籠式異步電動機的使用
三相異步電動機點動、自鎖控制
接觸器聯鎖正反轉控制
按鈕聯鎖正反轉控制
接觸器和按鈕雙重聯鎖正反轉控制線路
三相異步電動機的Y-△自動降壓起動控制線路
三相異步電動機的能耗制動控制線路
具有過載保護的正轉控制線路
（四）電子技術實訓項目
常用二極管的性能測試及應用
雙極晶體管及場效應管輸出特性的測定
單管放大電路的研究
兩級放大電路及負反饋放大電路的研究
助聽器電路的調試
恒流充電器的調試
三極管放大電路故障排除
整流、濾波及穩壓電路的研究
直流穩壓正、負電源電路的研究
輸出可調集成穩壓電源電路的研究
晶閘管電路的研究
典型復合互補OTL功率放大電路調試
OTL功率放大電路的故障排除
運算放大器基本運算電路
運算放大器輸入輸出保護電路的研究
RC正弦波振蕩器的制作與調試
電容三點式LC正弦波發生器
有源濾波電路的研究
恒溫控制電路的制作與調試
LM386集成音響功率放大電路及其應用
對由運算放大器組成的積分運算電路、微分運算電路的研究
對由運算放大器組成的電壓比較器傳輸特性的研究
氣敏傳感器和電壓比較器制作煙霧報警器
方波、三角波和鋸齒波發生器電路的研究與測試
三角波、方波及正弦波發生器的制作競賽
專用直流-直流集成電壓變換電路的應用與調試
（五）數字電子技術實訓項目
基本邏輯門電路功能測試
優先編碼器功能測試
二進制譯碼器和數據選擇器功能測試
全加器和超前進位全加器功能測試
數值比較器功能測試
七段碼鎖存/譯碼/驅動器功能測試
各類觸發器功能測試
雙向移位寄存器功能測試
二一五一十進制計數器功能測試
二位十進制計數/譯碼/驅動/顯示電路
可逆十進制計數電路功能測試
N進制計數電路功能測試
555定時器基本應用電路
微分型單穩態觸發器
集成單穩態觸發器及其應用
集成施密特觸發器及其應用
（六）電子綜合應用實訓項目
聲光控制節能路燈電路
8線數據傳輸電路
4位環形計數節拍發生器
秒脈沖信號發生器
伺服電機測速與時鐘脈沖測頻電路
救護車/消防車聲響報警電路
數控變頻三角波—方波發生器
移位寄存器彩燈顯示電路
8位優先編碼器搶答電路
觸摸式密碼電子鎖電路
數字鐘電路
二位十進制計數符合電路
交通燈控制電路
升/降階梯波形信號發生器
光電轉換加/減計數電路
D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
（七）電工電子綜合技能實訓項目
可編程定時器焊接與調試
光控音樂門鈴的焊接與調試
LED數字鐘的焊接與調試
全硅六管超外差式調幅收音機焊接與調試
多功能防盜報警器的焊接與調試
四、電工·電子技術創新設計綜合應用實訓裝置主要特點及安全保護體系
采用無線遙控技術，教師可以通過電源無線總控制臺控制學生機的電源，便于實訓室管理。
交流電源及供電主回路采用三相四線制(或三相五線制)電源輸入，經電流型漏電保護器、接觸器到三相輸出，安全、方便、使用可靠。
單相交流電源0～250V連續可調，直流0～220V連續可調，交直流電源輸出口都設有過流保護裝置，當直接短路或所帶負載太大，電流超過設定值，系統即告警并切斷輸出電源。
屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即發出告警并切斷總電源，確保實訓進程安全。
屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
屏上380V交流電源輸出處設有一套過流保護裝置。相間、線間直接短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。
測量儀表精度高，采用數字化、智能化模式，符合現代測量儀表發展方向。各種電源及各種儀表均有可靠的保護功能。采用高可靠護套結構的實訓連接線，使用安全、可靠。
