SB-GYZK工業自動化總控實訓臺
一、產品概述
工業自動化實訓臺依據目前工業網絡結構的現狀，將現代企業中的"現場控制層"、"過程監控層"、"企業管理層"三個網絡層次展現在學生面前，實訓臺位掛箱結構，培養學生從元器件裝配、接線到調試等全方位操作技能，提高實際動手能力，用戶同時還可在原來的基礎上根據需要靈活增減模塊，通過上述實訓使得學生對網絡層次結構有更深的理解，培養學生組合應用及創新能力。
實訓臺具有掛接其它外圍設備的能力，如工業全數字直流調速系統實訓柜、工業全數字交流調速系統實訓柜、實物模型對象等，真正實現通訊網絡的功能，具有結構合理、功能完善、可靠性好、性價比高的優點。

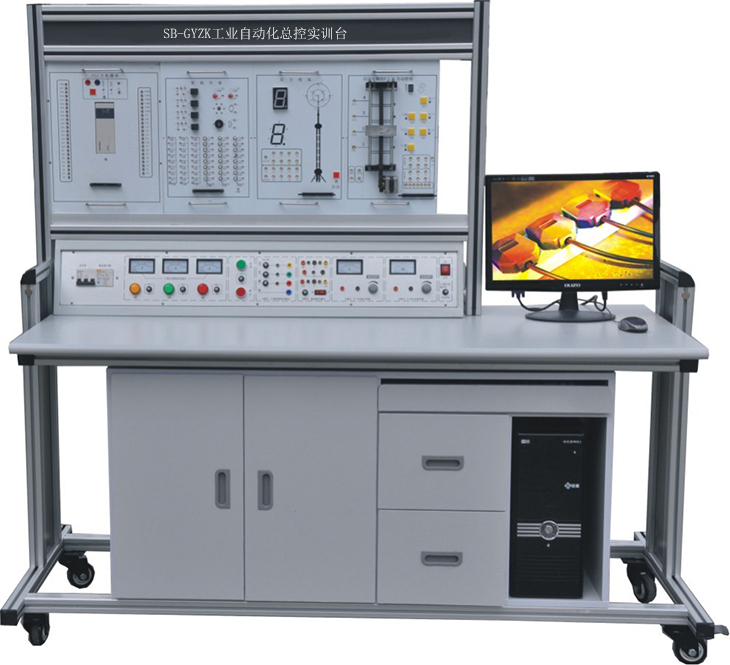

（參考圖形 以實物為準）
二、系統特點
1.設備采用網孔板結構，培養學生從元器件裝配、接線到調試等操作技能，提高實際動手操作能力；
2.具備擴展功能，作為一個通訊網絡，在其工業以太網和PROFIBUS-DP總線上還可以掛接支持該總線協議的第三方設備。
三、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1kVA
4.外形尺寸：80cm×60cm×180cm
四、實訓桌
鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
五、配置
1.S71500PLC
西門子CPU1511C-1PN,集成數字量16輸入數字兩16輸出，集成4路AI模擬量輸入和2路AQ模擬量輸出，配置通訊網線，存儲卡
2、S7-200SMART PLC
主機(CPUST40)一臺：輸入24路輸出16路，3路脈沖輸出。6路高速計數，348K的RAM，帶現場工業以太網通訊接口。
3、S7-1200PLC
主機(CPU1215C AC/DC/繼電器型)一臺：8k的用戶程序區，5k的數據儲存區，本身集成14個數字量輸入/10個數字量輸入，可以支持PPI、MPI等通訊協議。
4、交流變頻器
設有西門子的G120通用變頻器一個，集成以太網口，配置基本操作面板，供總線通訊及參數設置使用。
5、觸摸屏
西門子KTP700 精簡面板 7 寸觸摸屏，了解工業觸摸屏的功能及使用方法，掌握PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示在觸摸屏中的實現方法。
6、網孔板
包含接觸器三個，時間繼電器2個，熱繼電器 1個
7、電機0.37kW的三相鼠籠式異步電機一臺，作為變頻器驅動的負載。
8、豪華型電腦桌兩張
六、實訓項目
1.工業通訊網絡系統組裝
2.西門子S7-200SMRT可編程控制器編程
3.西門子S7-1500可編程控制器編程
4.交流變頻器操作
5.觸摸屏編程
6.WinCC工控組態軟件編程
7.變頻器的控制
8.主從數據交換
9.PLC三相電機控制
七、工業自動化總控系統配置
|
名稱 |
數量 |
|
實訓臺 |
1 |
|
CPU1511C-1PN |
1 |
|
ST40 |
1 |
|
CPU1215C AC/DC/繼電器型 |
1 |
|
G120C |
1 |
|
MMC卡 |
1 |
|
網絡交換機 |
1 |
|
三相鼠籠式異步電機 |
1 |
|
豪華型電腦桌 |
2 |
|
KTP700 |
1 |
|
交換機 |
1 |
|
通訊電纜 |
1 |
十字路口交通燈實驗模型
16500/臺（不含稅運費電腦）
1產品特點：
十字路口交通燈實驗模型8221;是本公司根據實際十字路口交通燈，按照一定比例縮小后，精心開發研制生產的仿實物模型。實訓操作靈活方便，能滿足大中專院校對可編程控制器技術的教學、課程設計和畢業設計要求。該實物模型由道路模型、交通燈指示模型、電源輸入（DC+24V）、模擬輸入、控制輸出、PLC主機（用戶自配）及相應的控制軟件組成。

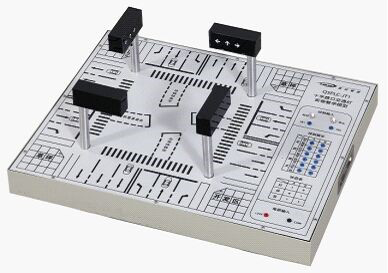

（圖片供參考，以實物為準）
該實訓模型的道路設置為四個方向雙向六車道，不同車道分別用虛線及路面箭頭方向進行區別；另外，在道路模型周邊還標注有開發區以及草坪等模擬場景，使整個模型更加形象逼真；交通燈指示模型采用立體式雙色LED箭頭指示牌，指示牌的柱子采用了高強度鋁柱，久經耐用，不易氧化，符合真實的交通燈運行模式；四個方向分別都設有一個LED指示牌，對來往的車輛進行指揮。控制輸出分別對東西南北四個方向進行實時控制，實訓者根據LED指示牌顯示的黃、綠、紅三種不同的信號指示狀態掌握交通燈工作的整個流程，使實訓者能將理論和實際操作完美的結合起來。
多種液體混合裝置
1. 設備概述：
多種液體混合裝置以工業過程控制中常見的攪拌配料系統為設計藍本；系統包含了PLC控制系統、小型反應釜、原料存儲罐、供料出料管道、儀表測控系統、執行器系統等模塊。利用各類工業傳感器裝置及執行器實現對水溫、電機轉速的控制實訓。
在具備PLC編程、線纜接線、PLC硬件組態、電氣調試、管路搭建、變頻調速控制的同時，重點突出攪拌工藝過程控制中常用傳感器的配線、采集、變送、信號轉換、以及PID控制策略的控制的主要實訓功能。
該裝置適用于大中專職業院校和高等院校實訓室建設需要，涵蓋了PT100溫度傳感器(選配)、浮球式液位開關等常用傳感器和變頻攪拌電機、自吸式供料泵、電磁閥、溫度加熱器(選配)等執行機器，全面覆蓋數字量、模擬量信號類別。（與PLC實訓系統配套使用）
參考圖（以實物圖為準）
2. 技術參數：
工作電源：三相五線 AC220V±5％ 50Hz
安全保護：防短路保護、終端斷路保護等
額定功率：0.2KW
環境溫度：－10℃ ～40 ℃
相對濕度：≤85%
外形尺寸：360mm×360mm×1290mm
3. 實訓項目
1、普通異步交流電機的原理與電機正反轉控制接線
2、西門子PLC1200硬件原理及構成
3、西門子PLC1200編程基礎及實戰
4、西門子常用觸摸屏編程及畫面設計
5、典型工業控制回路配接線
6、常用傳感器原理及維護
|
