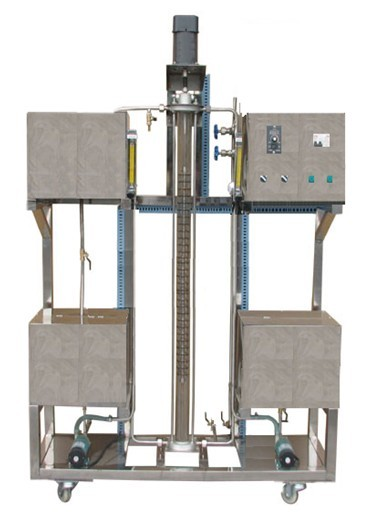

SB-CQ/SB振動篩板萃取實驗裝置
實驗目的：
1、了解振動篩板萃取實驗裝置的構造和應用。
2、測定萃取塔的萃取效率。
3、掌握振動頻率與萃取效率的相互關系。
主要配置：
萃取塔、輸送泵、轉子流量計、振動機構、調速器、高低位水箱、不銹鋼框架、不銹鋼料液槽、控制屏。
技術參數：
1、玻璃萃取塔直徑：DN25mm，高度：1500mm。
2、篩板數：12塊。
3、輸送泵：分別將兩相液體輸送至高位槽中。
4、流量計流量：10-100L/h。
5、振動機構：調速電機功率：75W，調速范圍：0-250轉/分。
6、控制屏面：溫度、流量、振動頻率的顯示及調節。
7、框架為不銹鋼，結構緊湊，外形美觀，流程簡單,操作方便。
8、外形尺寸：800×650×2500 mm。
數據采集型（SB-CQSB/Ⅱ）：配計算機、微機接口和數據處理軟件、溫度傳感器、渦輪流量計及流量積算儀。能在線監測溫度、流量等實驗數據。
9、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏板面進行。
10、框架為不銹鋼，結構緊湊，外形美觀，流程簡單,操作方便操作方便,操作方便。
11、外形尺寸：1300×500×2300mm。
數據采集型（SB-JL/Ⅱ）：配計算機、微機接口和數據處理軟件、溫度傳感器、壓力感器。能在線監測壓力、溫度等數據。
