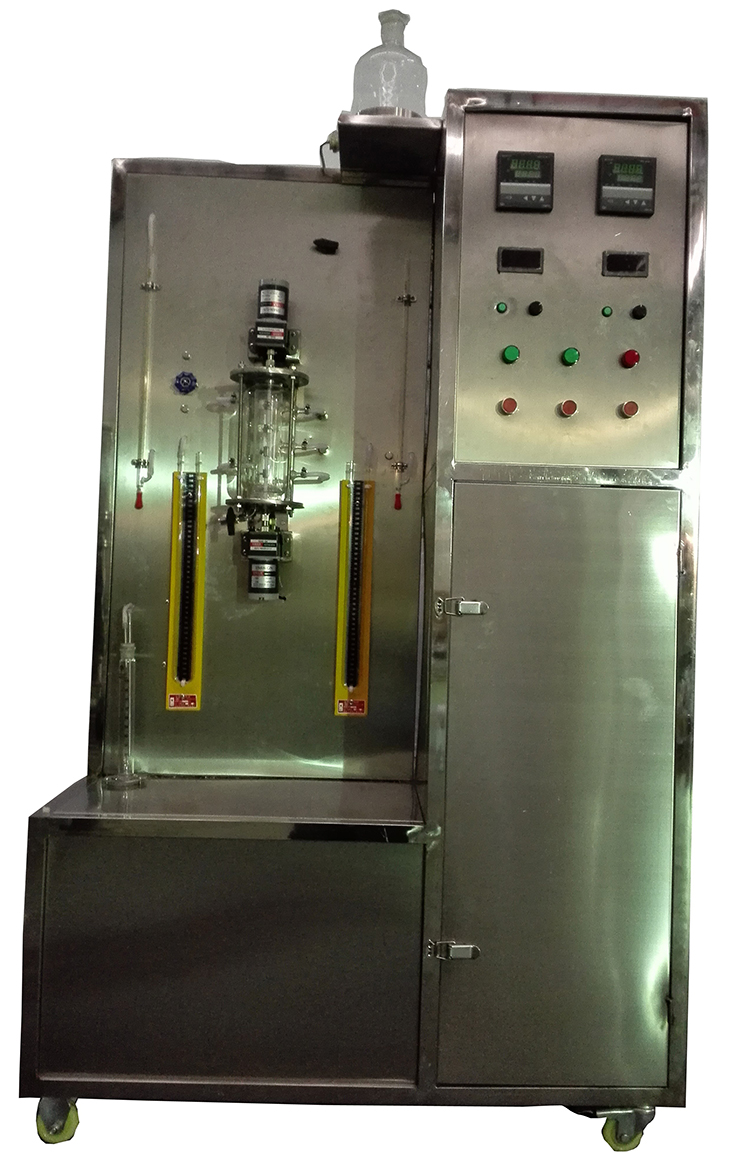

SBGY-328雙驅動攪拌器測定氣-液傳質系數實驗裝置
|
技術指標 |
說 明 |
|||
|
裝置功能 |
1、本雙驅動攪拌器測定氣液傳質系數裝置可用於測定不同物系的氣–液傳質系數，在攪拌槽內可以分別控制氣相及液相的運動速度，能在比較寬的速度范圍內研究測定氣–液的傳質系數。 2、研究傳質機理，確定傳質阻力的主要方面，從而可為強化氣–液傳質設備提供依據。 |
|||
|
主要配置 |
氣體穩壓管、皂膜流量計、氣體增濕器、雙驅動吸收器、直流電機2臺、超級恒溫槽、轉速數顯儀表2臺、數字溫度顯示儀、儀表柜。 |
|||
|
公用設施 |
水：裝置自帶恒溫水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。 電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：CO2～K2CO3 |
|||
|
技術參數 |
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。 2、雙驅動吸收器，容積500ml,，雙層高硼硅玻璃。 3、攪拌電機轉速：0～500r/min，數顯轉速表；實驗控制溫度： 60℃。 4、超級恒溫槽：功率1.0KW，常溫-60℃。 5、溫度傳感器PT100熱電阻，智能數顯溫度控制儀及顯示儀。 6、正泰電器：接觸器、開關、漏電保護空氣開關。 7、各項操作及顯示、調節、控制全在控制屏面板進行。 8、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 9、外形尺寸：1000×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
電機轉速 |
霍爾開關 |
轉數顯示儀 |
調速器 |
|
|
恒溫水浴溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
氣體進口溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
氣體出口溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
氣體進口壓力 |
U型壓力計 |
就地顯示 |
無 |
|
|
氣體出口壓力 |
U型壓力計 |
就地顯示 |
無 |
|
|
氣體進口流量 |
皂膜流量計 |
就地顯示 |
手動調節 |
|
|
氣體出口流量 |
皂膜流量計 |
就地顯示 |
無 |
|
