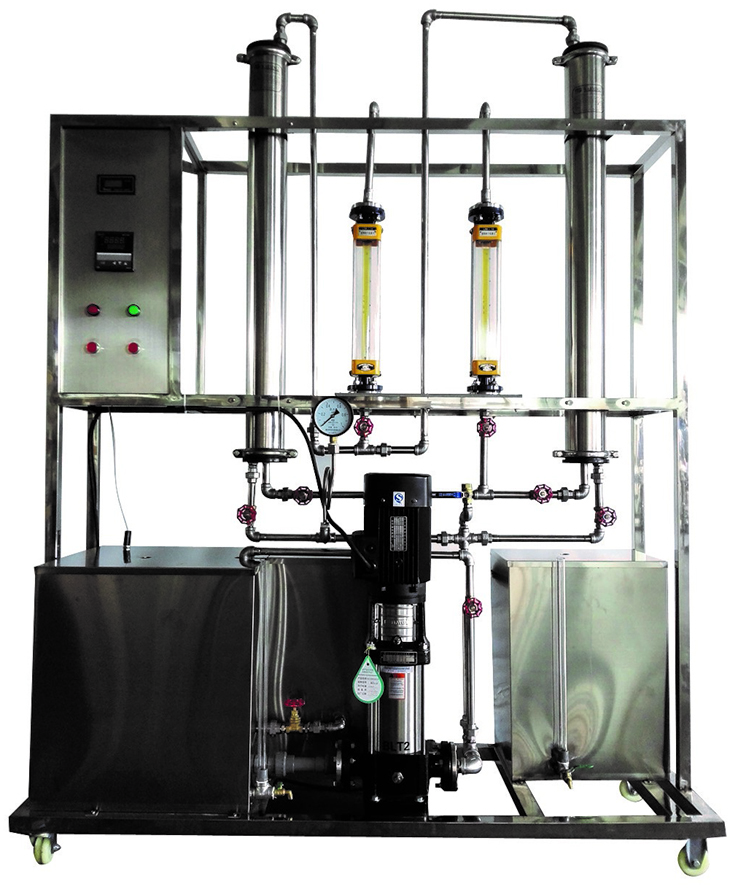

SBGY-325反滲透膜分離實驗裝置
|
技術指標 |
說 明 |
|||
|
裝置功能 |
1、加深對組成反滲透工藝流程各個處理單元構造的了解。 2、掌握反滲透工藝流程各單元操作方法及沖洗方法。 3、熟悉各單元的作用，了解其水質變化及設計參數。 |
|||
|
主要配置 |
活性炭過濾器、保安過濾器、反滲透卷式膜組件、反滲透不銹鋼外殼、不銹鋼高壓泵 、流量計、純水電導率儀 、原水箱、純水箱、閥門、壓力表、電器控制系統、不銹鋼框架。 |
|||
|
公用設施 |
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。 電：電壓AC380V，功率1KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：自來水或聚乙二醇，外配設備：分光光度計 |
|||
|
技術參數 |
1、反滲透膜為卷式膜，膜直徑：φ100mm；長度：1014mm；脫鹽率：95%；帶有不銹鋼膜殼，最大壓力：4.16MPa。 2、預過濾器：10英寸活性炭預過濾和5μm精過濾。 3、保安過濾器：線繞式芯+不銹鋼外殼，出水量16-160L/h。 4、不銹鋼多級立式高壓離心泵，功率：0.75KW，流量：2m3/h，揚程80m。 5、液體流量計：規格10-100L/h和6-60L/h，面板式轉子流量計。 6、原料儲槽：容積80L，材質為304不銹鋼；純水箱：容積40L，304不銹鋼。 7、電導儀：在線檢測純水電導率，電極常數可調節切換。 8、各項電路指示、操作均在控制屏面板進行。 9、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。 10、外形尺寸：1500×550×2000mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
電導率 |
電導傳感器 |
電導率顯示儀 |
無 |
|
|
流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|
|
膜分離壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
|
|
溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
