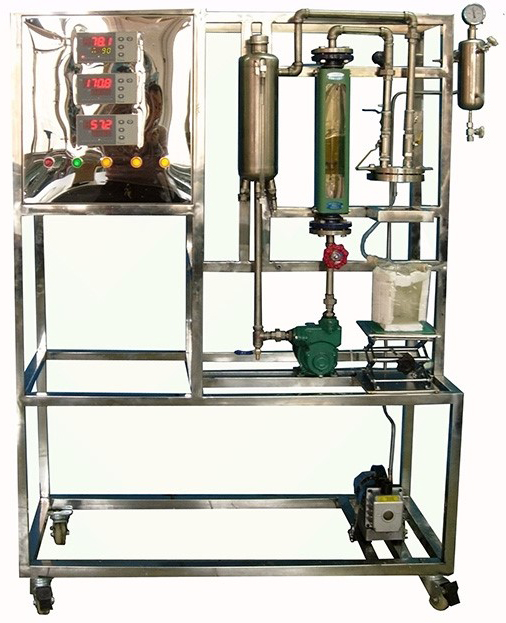

SBGY-329滲透膜蒸發實驗裝置
|
技術指標 |
說 明 |
|||
|
裝置功能 |
1、理解滲透蒸發的分離原理。 2、掌握滲透蒸發分離乙醇水的操作方法。 3、研究影響滲透蒸發分離性能的主要因素及其影響規律。 |
|||
|
主要配置 |
原料罐、加熱棒、溫度儀表、轉子流量計、料泵、放液閥、壓力計、溫度傳感器、膜組件、取樣瓶、冷井、真空表、緩沖罐、真空泵、不銹鋼支架、不銹鋼控制屏 |
|||
|
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗體系：乙醇-水體系 |
|||
|
技術參數 |
1、膜指標：直徑×長度:Φ1.3×500mm，根數：300；截留分子量：10萬單位；最大流量：200ml/min；乙醇膜滲透通量： 大于80 g/（m2·h）。 2、原料罐：φ100×260mm，304不銹鋼材質。 3、電加熱棒600W，304不銹鋼材質。 4、溫度傳感器PT100熱電阻，智能數顯溫度控制儀及顯示儀。 5、緩沖罐；φ89×200mm，304不銹鋼材質。 6、冷井儲槽φ120×150mm（帶保溫），304不銹鋼材質。 7、循環進料泵：防腐泵，流量12L/min，揚程10m，功率90W，不銹鋼材質。 8、真空泵：旋片式真空泵 抽氣速率: ≥2L/s 轉速: 2800r/min，功率: 370W。 9、流量計采用LZB-15（16-160）L/h。 10、各項電路指示、操作均在控制屏面板進行。 11、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。 12、外形尺寸：1050×500×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
進料流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
|
物料槽加熱溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
真空度 |
指針式壓力表 |
壓力表就地顯示 |
無 |
|
