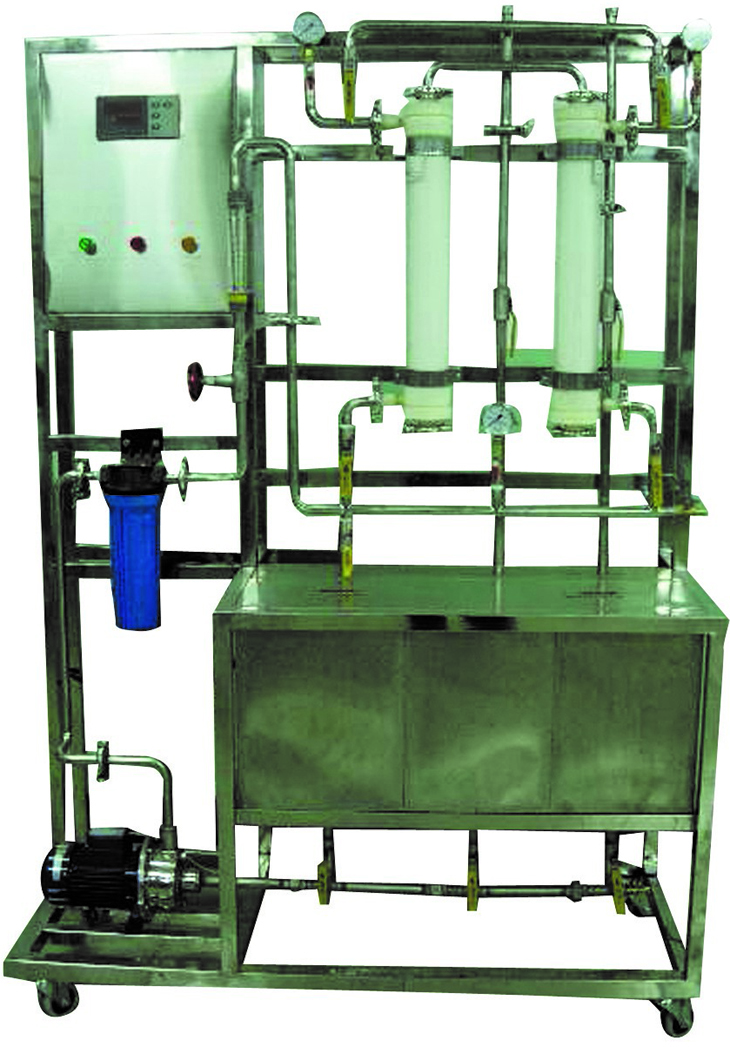

SBGY-324超濾膜分離實驗裝置
|
技術指標 |
說 明 |
|||
|
裝置功能 |
1、膜分離效率測定；了解膜分離的分離工藝流程。 2、通過折分膜組件，進一步理解膜組件的內部結構。 3、測定鹽（溶質）的脫除率與操作壓力的變化關系 |
|||
|
主要配置 |
洗水池、濾液池、水泵、超濾組件、壓力表、液體流量計、控制屏、不銹鋼框架。 |
|||
|
公用設施 |
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。 電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：自來水或聚乙二醇，外配設備：分光光度計 |
|||
|
技術參數 |
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓220V；功率370W。 2、超濾膜組件：聚丙烯中孔纖維，孔徑：0.01—0.3μm,孔隙率：50%-55%，截留分子量：5萬,可實現無菌過濾。使用溫度：44℃-73℃；最大工作壓力：4Kg/cm2。 3、活性炭過濾器：規格：Φ100×400mm，過濾介質為活性炭。 4、配液池：60L，304不銹鋼制。洗水池：60L，304不銹鋼制。 5、水泵：不銹鋼離心泵，流量：1m3/h，揚程：30m，功率：370W。 6、流量計：液體流量16-160L/h，10-100L/h。 7、管路、閥門、管件：304不銹鋼材質。 8、各項電路指示、操作均在控制屏面板進行。 9、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。 10、外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
電導率 |
電導傳感器 |
電導率顯示儀 |
無 |
|
|
流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|
|
膜分離壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
|
|
溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
