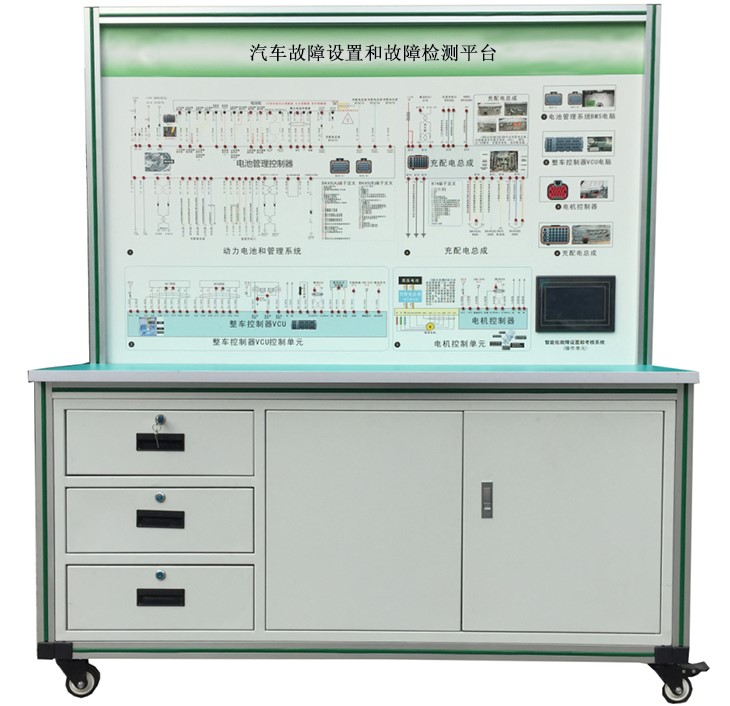

汽車故障設置和故障檢測平臺
一、功能特點：
1.通過無損專用線束與車輛連接，斷開專用線束后車輛功能完整。
2.車輛結構完整，各控制系統、傳感器、執行器齊全，可正常運行。
3.可通過原車儀表顯示整車動、靜態信號參數。
4.配備吉利 2018款 EV450進取型車輛電池管理系統（BMS）、整車控制器（VCU）、電機控制器（PEU）、車載充電機（OBC）系統對應的無損連接原理教學板。
5.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。
6.實訓臺框架采用2mm厚/40*40鋁型材框架結構，帶自鎖腳輪裝置；檢測面板安裝位置可隨意進行更換。
7.配備智能化故障設置和考核系統，設置故障后學生可根據原理及各各故障現象進行實車排故。
8、設備外形:1500*700*1700mm。
9、產品工藝標準:要求不得對整車破線，外接線，只允許無損連接。設備底座框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔
★10.配套實驗臺管理軟件
1）添加、刪除、配置各實驗臺模塊。
2）實時監測各學生實驗臺各項模塊實時參數。
3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。
4）軟件用戶登錄管理功能。
二、基本配置要求
1. 在線檢測教具車1輛(吉利 2018款 EV450進取型汽車)；
2. 故障設置控制器1套；
3. 新能源整車在線檢測實訓臺1套；
4. 無線控制器 1套；
5. 無線路由器 1臺；
6. 專用對接線束1套。
可完成實訓項目
新能源汽車的分類和技術特點；
純電動汽車的特點；
純電動汽車的技術參數；
純電動汽車的基本結構；
各總成零部件的名稱和功能；
純電動汽車各總成之間的控制關系；
控制模塊的組成；
電機控制器模塊的結構和工作原理；
電機控制器模塊的檢測方法；
DC-DC轉換器模塊的結構和工作原理；
DC-DC轉換器模塊；
動力配電箱模塊的結構和工作原理；
動力配電箱模塊的檢測；
了解電池管理單元的結構和工作原理；
電池管理單元的檢測；
電機總成的結構、工作原理及工作過程；
電機總成的檢測方法；
電池包體總成的結構、工作過程及性能；
高壓輔助模塊的組成；
檔位控制器的結構和工作原理；
檔位控制器的檢測方法；
主控ECU的結構和工作原理；
主控ECU的檢測方法；
加速踏板的結構和工作原理；
加速踏板的檢測方法；
電池包體總成的充放電臺架結構；
電池包體總成的充放電臺架工作原理；
電池包體總成的充放電臺架操作技巧；
電池包體總成的維護注意事項；
電池包體總成的測試方法；
電池包體總成的測試安全事項；
設置純電動汽車故障；
分析純電動汽車故障現象，掌握純電動汽車故障排除方法。
