動力電池裝調與檢測技術平臺 > 行業新聞 >維修電工實訓考核設備
2021年5月5日

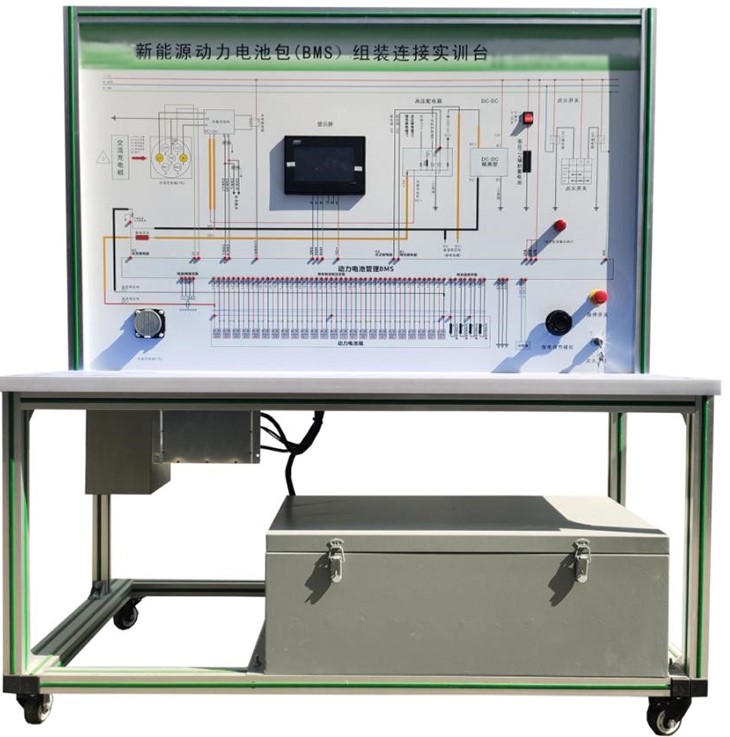

動力電池裝調與檢測技術平臺



.產品簡介

選用主流新能源 磷酸 鐵鋰動力電池包,單體電池3.2V 20AH,共24一體式BMS電池管理系統,有被動均衡功能;真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數,以及高壓系統安全注意事項;通過比照電路原理圖,由學員自己組裝連線,培養學員電池組裝連接動手能力,適用于院校新能源課程教學和維修實訓設備。

.功能特點

1.學員動手拆裝與組裝電池包及BMS管理系統。

2.各主要部件安裝在平臺上,學員動手拆裝與組裝電池包及BMS管理系統后,可真實運行電池包及BMS管理系統。

3.BMS電池管理系統安裝在面板上,清晰標注電壓采集線,溫度采集線,繼電器控制線,霍爾電流傳感器采集線等邏輯控制關系。

4.BMS電池管理系統帶被動均衡功能,帶開關控制保護(單體斷線、短路、過壓、欠壓、過流、過溫),估算SOC(荷電狀態)等。(配套可正常運行操作的BMS上位機檢測標定軟件)

5.動力電池包顯示器(7寸)安裝在面板上,可以觀察充放電過程各項參數,掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。

6.實訓臺配放電模塊,模仿車輛能量消耗過程,放電電流大小可以選擇。

7.動力電池包設置有機械維修開關,高壓電器連接器均采國標產品,性能可靠。

8.實訓臺配備12V電源接地機械開關,可隨時斷開12V接地,切斷整個系統電源。

9.UV平板噴繪面板完整顯示動力電池包、BMS、充電和放電工作原理圖,面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。

10.實訓臺由移動臺架(帶檢測端子的原理面板)組成,平臺水平放置,安裝主要零部件;實訓臺底部安裝4個腳輪,移動靈活,同時腳輪帶自鎖裝置,可以固定位置。

11.設備框架采用40mm×40mm40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹,帶4個帶自鎖裝置萬向腳輪,便于移動。

12.配套實訓指導書等教學資料,完整講述工作原理,實訓項目,故障設置及分析等要點。

.技術規格

1.外形尺寸:1500×700×1700mm(長**高)

2.輸入電源: AC220V±10%  50Hz

3.工作電源: DC12V

4.動力電池類型:環保型磷酸鐵鋰動力電池(單體電池20AH

動力電池串?dāng)?shù):24

工作溫度:-20°60°

5.BMS鋰電管理一體機:帶CAN通訊

6.動力電池包顯示屏: 7寸觸摸屏

7.高壓大電流繼電器:線圈電壓:12VDC,最大額定工作電壓:1000VDC,額定電流:400A。

.實訓項目

1.學員動手組裝電池包及BMS,認知新能源動力電池包(BMS)控制原理。

2.學員動手組裝電池包及BMS,認知新能源動力電池包(BMS)主要零部件功能。

3.通過連線運行實測,熟悉新能源動力電池包(BMS)各種狀態下邏輯控制關系,電流,電壓,電池壓差,電池溫度等參數變化規律實訓實驗。

4.通過連線實測,熟悉BMS如何采集動力電池組壓差,并控制充電和放電過程。

5.通過連線實測,熟悉BMS如何采集動力電池組溫差,并控制充電和放電過程。

.基本配置

磷酸鐵鋰動力電池包、實驗連接導線、BMS鋰電管理一體機、7寸動力電池包觸摸顯示屏、車載充電機、國標充電插口、國標充電槍、緊急斷電開關、霍爾電流傳感器、直流接觸器(包含充電繼電器、總正繼電器、總負繼電器、預充繼電器)、DC-DC轉換器、輔助蓄電池(12V45AH)、放電控制繼電器與放電負載、預充電阻、一體化全鋁合金型材搭建的移動臺架(1500×700×1700mm 帶自鎖腳輪裝置,帶安裝檢測端子的原理面板,面板1448×940mm)、設備操作說明書。
