齒輪傳動測試分析實驗裝置,機械設計實訓室設備

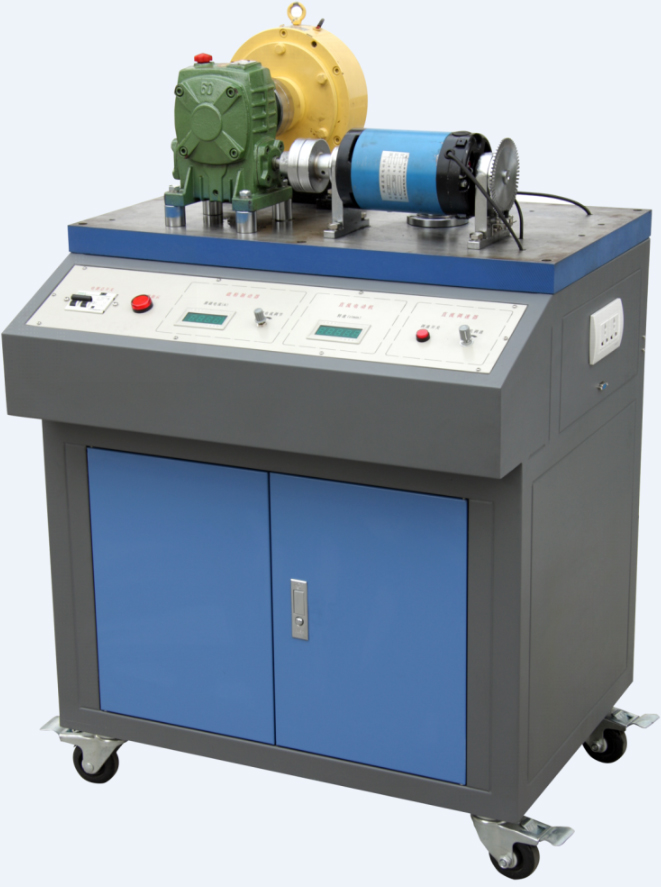

SBMECC-1型齒輪傳動測試分析實驗裝置

一、產品概述

齒輪傳動測試分析實驗裝置主要由實驗臺、齒輪減速器、磁粉制動器、直流調速電機、恒流源、稱重傳感器等組成。直流調速電機和磁粉制動器均采用懸浮式結構，通過稱重傳感器測量輸入、輸出轉矩的大小。使學生掌握齒輪傳動主要性能參數的測試方法。適合各大院校機械類專業《機械設計》課程的實驗教學需要。

參考圖片，以實物為準

二、配置及技術性能

1.齒輪傳動測試分析實驗實驗臺

(1)實驗桌采用鐵質雙層亞光密紋噴塑結構，鑄件平板臺面，鋁質面板。設有帶鎖柜子，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。鑄件平板外形尺寸：750mm×420mm×40mm。

(2)輸入電源：?jiǎn)蜗嗳€ AC220V±10% 50Hz

(3)電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A

(4)直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～220VDC，輸出電流 4ADC

(5)數顯恒流源1路：輸出電流0～0.8A連續可調，調節精度1‰，負載穩定度≤5×10-4，額定變化率≤5×10-4，帶三位半數顯表頭指示輸出，為磁粉制動器提供工作電流

★(6)智能型轉速顯示儀1套：供電電源：AC/DC 100-250V；輸入信號頻率：0Hz-50kHz（占空比1:1時）；輸入信號：L≦2V、H≧4V、脈沖寬度≧20uS（50kCPS）；輸出相應時間：計數到達與繼電器輸出之間的時間≦6mS；通訊接口標準串口RS-232/485雙向接口。配套光電傳感器1個。開標現場視頻演示，并提供智能顯示儀的使用說明書原件。

★(7)智能壓力顯示儀2套：輸入方式：mV信號、標準變送信號或頻率信號；測量精度：0.1%；采樣速度有慢速和快速兩種形式；通訊接口標準串口RS-232/485雙向接口、多機地址范圍0-99；電源220VAC或24DC可選。配套稱重傳感器2個：額定載荷5kg，靈敏度1.0mV/V；額定載荷50kg，靈敏度1.0mV/V。開標現場視頻演示，并提供智能顯示儀的使用說明書原件。

(8)數據采集器 1套：具有兩路模擬量輸入通道和兩路數字量輸入通道

2.齒輪減速器 1臺：中心高80，速比1:5

3.直流調速電機1臺：額定功率355W，調速范圍 0～1500r/min

4.磁粉制動器1臺：額定轉矩50N·m

5.配件1套：主要包含內六角扳手、活動扳手、呆扳手、三爪拉馬、小十字螺絲刀、光盤、通信線、實驗指導書等。

6.計算機測試分析軟件：具有數據采集、測試分析、曲線擬合、保存并打印實驗結果等功能。可測量轉矩、轉速、效率等參數的實時數據，并擬合繪制出效率曲線等，各曲線坐標可任意設置。

7.★電源控制系統（整個實訓室1套）：本套控制系統采用ARM-Cortex-M架構核心芯片，高速穩定，具有不少于14路開關狀態輸入檢測（其中12路采用光電隔離，保證系統可靠與穩定性），14路可控大功率輸出，并配合14路狀態輸入與14路控制輸出聯動；系統配備具有極佳音質的語音輸入輸出功能，可根據客戶需求定制語音，采用TF卡存儲模式，更換語音極為方便；系統另外配備智能學習型無線遙控接收功能，配備高功率高質量遙控器，可在開闊區域?qū)崿F(xiàn)1千米以內遙控。系統電源輸入采用交直流雙供電，可任選一種模式供電，供電電源范圍廣可實現交直流9~24V寬電源供電；并配有可通過手機控制輸入電源的開合。

三、實驗項目

齒輪減速器傳動效率測試

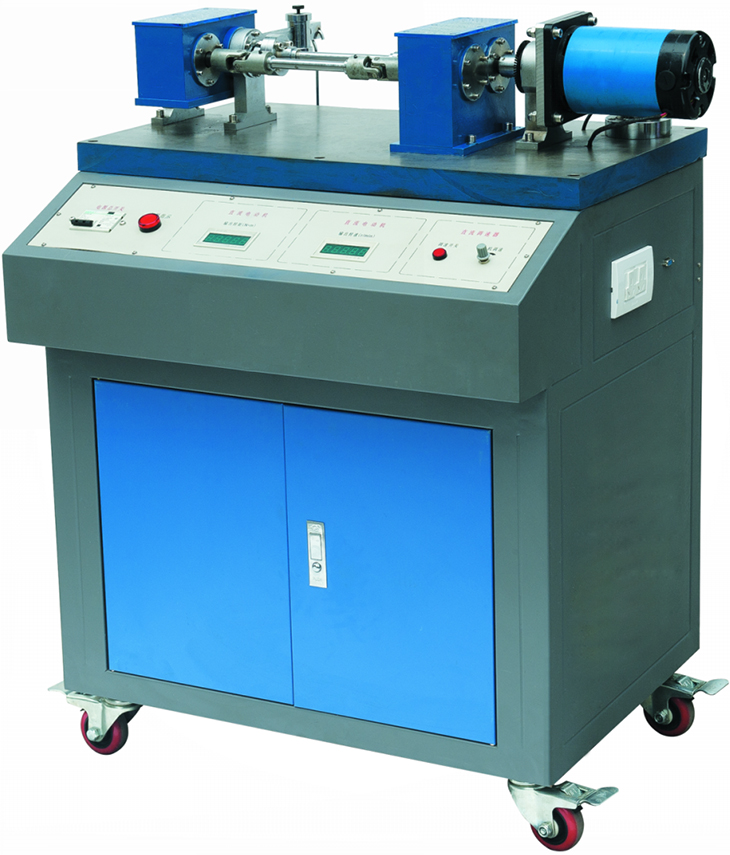

SBMECC-2型齒輪傳動測試分析實驗裝置

一、產品概述

齒輪傳動測試分析實驗裝置采用懸掛式齒輪箱加載、封閉功率流式測量齒輪傳動效率�？勺寣W(xué)生了解封閉功率流式測量齒輪傳動效率的基本原理和特點，掌握齒輪傳動效率的測量方法。適合各大中專院校機械類專業《機械設計》課程的實驗教學需要。

二、配置及技術性能

1.齒輪傳動測試分析實驗臺

(1)實驗桌：采用鐵質雙層亞光密紋噴塑結構，鋁質面板，鑄件平板臺面。設有帶鎖柜子，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。鑄件平板外形尺寸：750mm×420mm×40mm。

(2)輸入電源：?jiǎn)蜗嗳€ AC220V±10% 50Hz

(3)電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A

(4)直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～110VDC，輸出電流 4ADC

(5)數顯轉速表1個：顯示電機的輸出轉速

(6)數顯轉矩表1個：顯示電機的輸出轉矩

(7)數據采集器 1套：具有一路模擬量輸入通道和一路數字量輸入通道

2.直流電機1臺：額定功率355W，額定轉速 0～1000r/min

3.稱重傳感器1個：額定載荷5kg；靈敏度1.0mV/V

4.光電傳感器1個：可精確的測量電機的轉速

5.機械零部件1套：齒輪、聯軸器、剛性軸、彈性軸等

6.計算機測試軟件：具有數據采集、測試分析、曲線擬合、保存并打印實驗結果等功能�？蓽y(cè)量轉矩、轉速、效率等參數的實時數據，并擬合繪制出效率曲線等，各曲線坐標可任意設置。

7.配件1套：砝碼、實驗指導書等

三、實驗項目

1.了解封閉功率流式測量齒輪傳動效率的基本原理和特點

2.齒輪傳動效率測試，并繪制效率曲線
