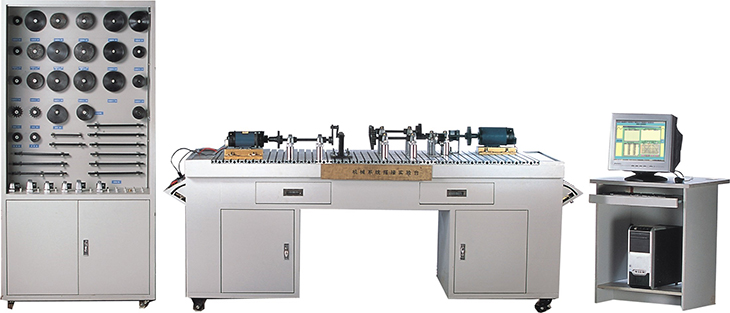

SB-JXD機械系統搭接實驗臺
機械系統搭接實驗實驗臺是本公司通過對各種機械系統實驗臺的性能、功用、范圍的綜合考察后，由中南大學機械系教授設計制作而成。它集拼裝、搭接、組合、測量與分析一身，真正做到了人機一體，一機多用，使學生能夠做到不出校門就能達到實地安裝、培訓、操作的效果，它是現有機械實驗臺中功能最為全面的一種實驗設備。
一、實驗?zāi)康模?/span>
1、它將單一的機械零件，通過實體操作，達到機械傳動中各種傳動效果，使學生將所學的理論在實踐中得到運用。
2、掌握實際安裝中的零件加工精度對裝配的影響，及裝配工藝對傳動裝置傳動效果的影響。
3、傳動部件不同組合對傳動的影響。
4、掌握工作中各種工卡量具的使用。
5、通過對機械傳動的安裝，充分了解安裝誤差對機械傳動工作過程所產生的各種損壞和振動噪聲等。
二、功能與特點：
1、本實驗臺采用長方形臺面，操作臺由T型鋁合金型材制作而成，控制面板立于兩端，采用內置翻蓋結構，美觀實用，安全性強。型材組合的臺面，對工件的組合尺寸沒有明顯的要求，學生可根據設計要求，選定安裝尺寸。
2、本實驗臺可做單軸、多軸的安裝與分析，并能組合多級齒輪傳動、鏈傳動、帶傳動、曲柄搖桿、曲柄滑塊的測試與分析，配有旋轉編碼器，直線位移傳感器，可對安裝、傳動進行數據采集、分析，總結安裝誤差對測試精度的影響，配有強大的計算機處理軟件，以及多媒體教學軟件能及時對照理論與實測的效果，分析找出其存在的問題。
3、自己動手安裝，掌握測量工具在實踐工作中的作用，提高對工況量具的認識。
4、分析不同類型的傳動特點和作用及適用的范圍。
5、該實驗臺是一種全開式實驗臺，四周都可安裝、調試，可同時供多名學生實驗。
三、實驗內容：
1、機械傳動系統的組成；
2、鏈聯接的安裝與測量；
3、動力傳輸系統的安裝；
4、V型帶傳動的安裝與調節；
5、鏈傳動的安裝與調節；
6、直齒輪傳動的安裝與調節；
7、多軸傳動的安裝與調節；
8、符合標準與加工超差傳動件的性能對比分析；
9、有軸向力傳動零件的搭接與運轉分析；
10、曲柄搖桿工作系統的搭接、運轉與分析；
11、曲柄滑塊工作系統的搭接、運轉與分析；
12、帶傳動與齒輪傳動組合；
13、齒輪傳動與鏈傳動組合；
14、帶與鏈傳動組合；
15、V帶傳動與曲柄滑塊機構組合；
16、鏈傳動與曲柄連桿結構組合。
四、配測控軟件的傳動機構
1、齒輪機構傳動比測試與理論計算。
2、齒輪應力實測與分析
3、單級傳動理論與實測分析
4、多級傳動理論與實測分析
5、傳動過程中的噪聲與震動實測分析
五、主要技術參數
1、電機：交流減速調速電機：90W
220V 2 臺
2、測試傳感器：角位移傳感器：
輸出電壓：0-5V 脈沖數：1000 2支直線位移傳感器：輸出電壓：0-5V 量程：160L
1支
3、外形尺寸：操作臺：1700×780×860mm
零件柜：850×320×1650mm
|
