2020年12月19日

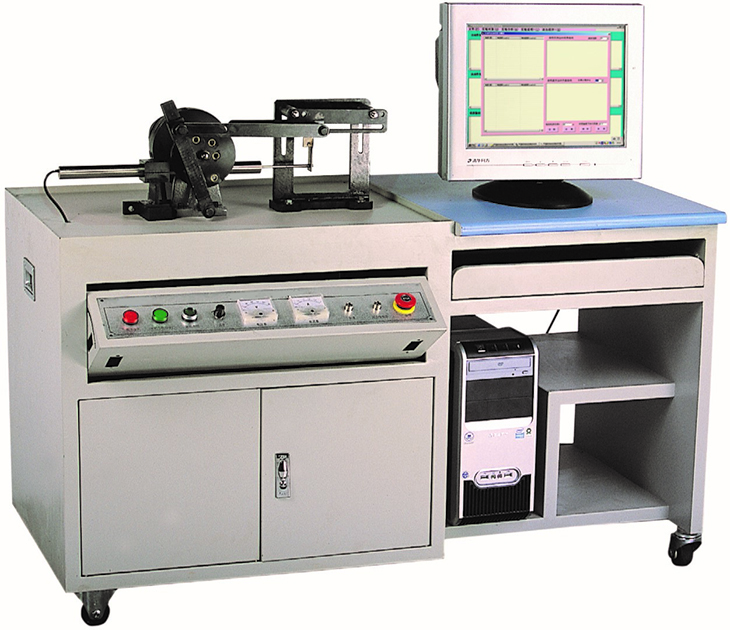

SBPJC-CⅠ曲柄導桿滑塊機構實驗臺
曲柄導桿滑塊機構實驗臺是《機械原理》課程教學的綜合性實驗臺，主要用于平面機構的設計及運動學分析。
一、性能特點：
1.實驗臺的實驗機構安裝在一個水平臺面上；
2.所有的桿構件長度可無級調節、分析該參數改變對機構運動特性的影響；
3.實驗臺采用操作臺與電腦桌連體設計，電器控制板采用內置翻蓋結構，美觀實用，安全性強；
4.計算機測試分析軟件功能強大，可自動或人機結合進行測試分析，運動模擬，理論仿真，保存數據和提高實驗報告的模塊。
二、主要技術參數：
1、曲柄導桿滑塊機構
電機功率≥125W
主軸調速范圍：0～250轉分
曲柄長：30～50mm
導桿長：180～260mm
連桿長：190～280mm
機架長：200mm
滑塊偏距：0～50mm
滑塊最大行程：150mm
2、測試傳感器：角位移傳感器:輸出電壓:0～5V
脈沖數:1000P 2支
直線位移傳感器：輸出電壓：0～5V
量程：160L 1支
3、交流調速電機：125W
主軸調速范圍：0～90rpm
4、配送測試軟件1套。
5、外形：760×600×1100mm
|
