2020年12月19日

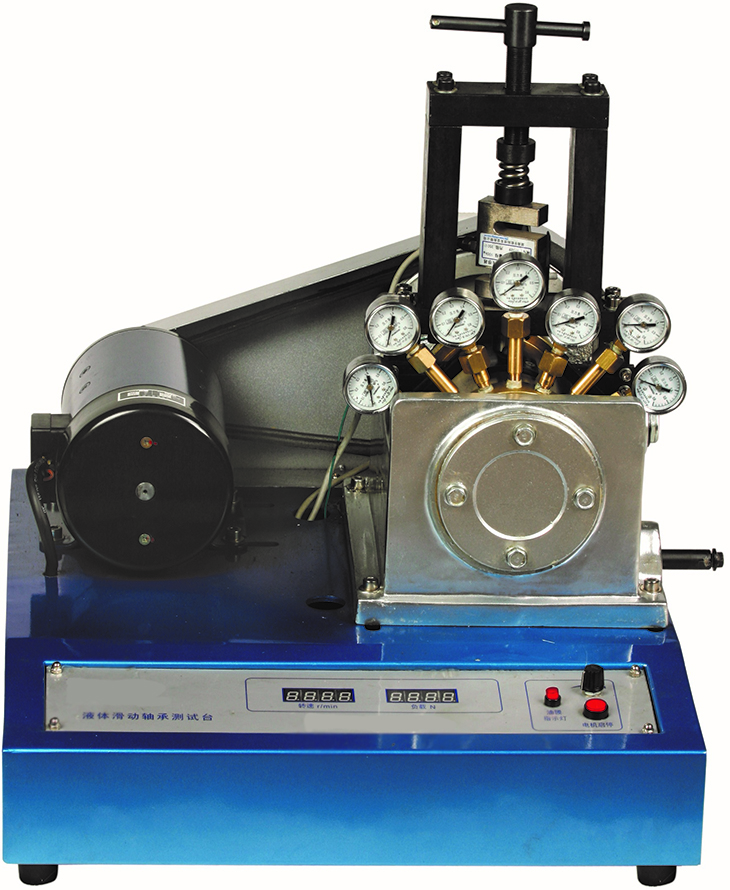

SBYZC-A液體滑動軸承測試臺
液體滑動軸承實驗臺是我公司推出的新型滑動軸承綜合性能實驗臺，主要用于《機械設計》中滑動軸承實驗教學，利用它來觀察滑動軸承的結構，測定其徑向油膜壓力分布，軸向油膜壓力分布，最小油膜厚度和其摩擦特性曲線，其中最小油膜厚度的測定功能是其他同類產品沒有的。
一、實驗內容
1、觀察徑向滑動軸承液體動壓潤滑的形成過程和摩擦狀態。
2、測定和繪制徑向滑動軸承周向油膜壓力分布曲線。
3、觀察徑向滑動軸承軸向油膜壓力分布情況。
4、了解徑向滑動軸承的摩擦系數f的測量方法和摩擦特性曲線的繪制方法。
5、觀察載荷和轉速改變時油膜壓力的變化情況或油膜厚度。
6、最小油膜厚度測定及滑動軸承的運動模擬。
二、性能特點
1、可同時進行徑向和軸向油膜壓力分布、最小油膜厚度及其摩擦特征曲線的測試分析實驗，實現滑動軸承的綜合性實驗。
2、采用雙測點定位測量法測定最小油膜厚度及位置，填補了滑動軸承實驗教學的空白。
3、采用實驗臺面板數顯和儀表進行數據采集，實現手動試驗。
4、采用彈性加載系統，能有效減小加載力的波動，使機械運行平穩，測試數據穩定。
三、技術參數
1、直流電動機功率：N
=355W
2、加載傳感器：量程：0-980.0N（100kg）
精度：0.05%
3、壓力表：0-0.6Mpa
4、千分表：0-10mm
5、實驗軸瓦：內直徑d=65
有效長度B=167 亮澤度7
材料2QSr6-6-3
6、測力桿上測力點與軸承中心距離：L
=120mm
7、外形尺寸：510×540×110mm
8、重量：50kg

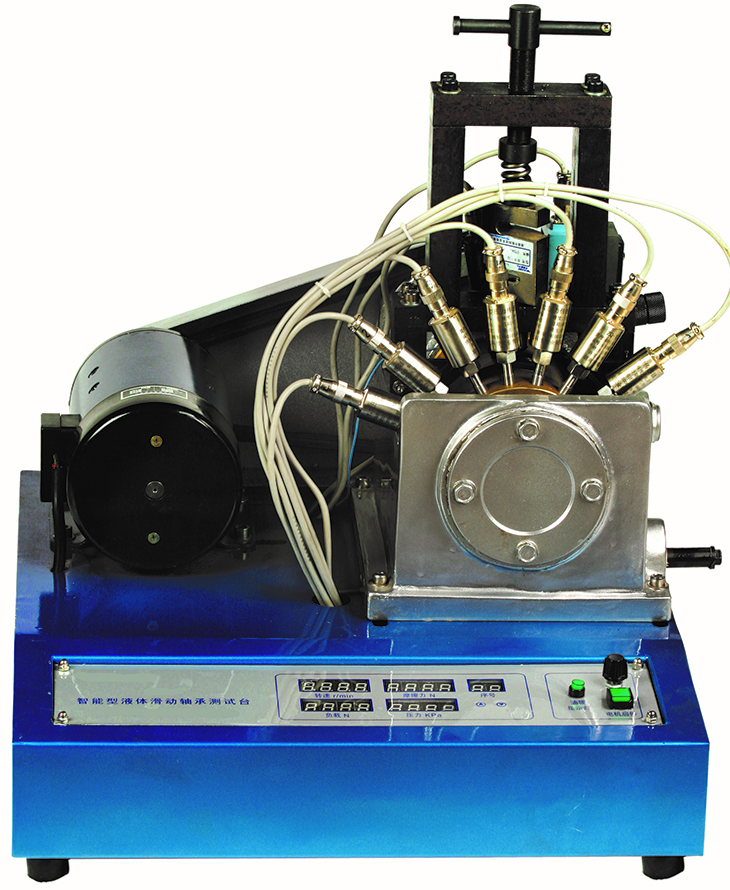

SBYZC-B智能型液體滑動軸承測試臺
智能型液體滑動軸承實驗臺是我公司隆重推出的新型滑動軸承綜合性能分析實驗臺，主要用于《機械設計》中滑動軸承實驗教學，是在YZC-A型基礎上改型，利用傳感器測量油膜壓力、厚度以及軸瓦摩擦力，并通過計算機處理，適時采集各點油膜壓力大小及分布情況，經過分析處理，繪制曲線。
一、實驗內容
與YZC-A相同。
二、產品功能與性能
1、滑動軸承油膜壓力周向分布的測試及仿真分析：測試軸承周向上七個點位置的油膜壓力，通過人工或計算機作出油膜壓力周向分布的實測曲線，并通過數模作出油膜壓力周向分布的仿真曲線。通過分析其周向分布規律，了解動壓形成的原理。
2、液體動壓軸承油膜壓力軸向分布的測試分析：測試軸承軸向上兩個點位置的油膜壓力，通過人工或計算機作出油膜壓力軸向分布的實測曲線，通過分析其軸向分布規律，了解泄漏對軸向分布的影響。
3、滑動軸承摩擦特征曲線的測定：測試軸承的摩擦力矩和軸承的工作載荷，通過人工或計算機作出摩擦系數的實測曲線，并通過理論計算作出摩擦系數的理論曲線。使學生了解影響摩擦系數的因素。
4、滑動軸承最小油膜厚度及偏位角：采用雙測點定位測量法測定最小油膜厚度及位置，填補了滑動軸承實驗教學的空白。
5、液體動壓軸承運動模擬：通過建模，作出軸承在不同轉速下，軸承偏心變化的運動模擬。
三、技術參數
測力傳感器（負載）：量程：980N 精度：0.05%
測力傳感器（摩擦力）：量程：20N 精度：0.05%
壓力傳感器（油膜壓力）：量程：0.6MPa 精度：0.3%
其它技術參數與YZC-A相同。
|
