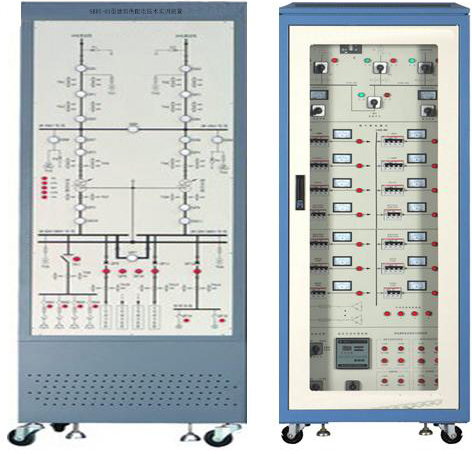

SBDX-03型建筑供配電技術實訓裝置
一、概 述
建筑供配電技術實訓設備隨著建筑物高度和功能的擴展，現代建筑對電氣設備的依賴程度越來越高，建筑電氣設施的優劣在一定程度上標志著建筑現代化的程度。
“建筑供配電技術實訓裝置”是依據目前高職高�！督ㄖ┡潆姟�、《建筑電氣》、《建筑設備》、《建筑電氣技術基礎》《供配電技術》、《配電自動化》、《繼電保護技術》、《電力系統繼電保護原理》等課程的實訓教學要求，結合建筑供配電系統的實際應用和發展而設計的綜合型實訓裝置。
本裝置適用于電力、電氣和自動化等電類專業，適用于建筑電氣、工業與民用建筑等非電類專業作相關課程的教學實訓，也可作為學生畢業設計和教師科研項目的基礎硬件開發平臺。
二、建筑供配電技術實訓設備特點
1.系統性：真實反映建筑供配電結構，能達到工業現場教學的效果；
2.全面性：能對整個建筑供配電系統的一次和二次部分結構有一個全面的了解。實訓裝置結合了當前建筑供配電實際應用中的各種設備，同時能熟悉建筑電氣設備的供配電方式；
3.實操性：提高學生動手能力的同時，加深對理論知識的了解；
4.安全性：具有完善的人身保護功能。
三、建筑供配電技術實訓裝置技術性能
1.輸入電源:三相四線～380V±10% 50Hz
2.容量:＜2.5kVA
3.工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海撥＜4000m
4.安全保護：具有漏電保護裝置
四、建筑供配電技術實訓裝置實訓項目
（一）建筑供配電設備實訓
1.常用低壓電器的認知和安裝
2.電壓互感器和電流互感器的認知和安裝
（二）建筑供配電網絡實訓
1.供電網絡的運行和調試
2.配電網絡的運行和調試
（三）建筑供配電系統的繼電保護實訓
1.電磁式電流繼電器
2.電磁式時間繼電器
3.電磁式中間繼電器
（四）低壓配電線路繼電保護實訓
1.低壓配電線路分級保護
2.接地保護
（五）高壓供電線路繼電保護實訓
1.高壓線路定時限的過電流保護
2.高壓線路反時限的過電流保護
3.高壓線路電流速斷保護
（六）供配電系統的二次回路與自動裝置系統實訓
1.高壓斷路器的控制和信號回路
2.電測量?jī)x表與絕緣監視
3.電力線路的自動重合閘
4.供配電系統的備用電源自動投入
5.供配電系統的無功功率補償
（七）高層建筑電氣設備配電系統實訓
1.建筑照明系統配電
2.建筑動力系統配電
3.建筑弱電系統配電
|
