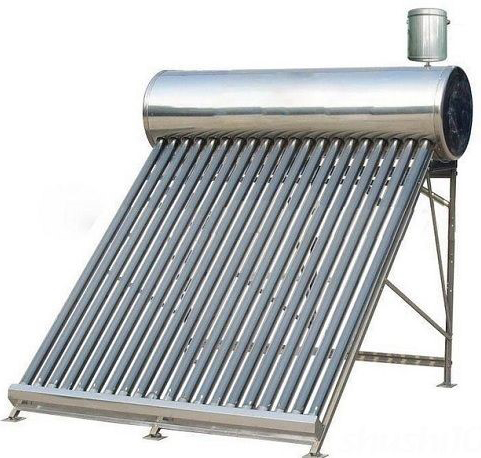

SB-TYNGE太陽能供熱實訓裝置
一、實訓功能
太陽能供熱實訓設備能供學生根據安裝規范,使用專用工具,將太陽能熱水器、電加熱器、自動上水閥、溫度水位顯示器及管配件組裝成一個具有完整功能的太陽能熱水器,并為太陽能熱水器安裝進出水管路,最后進行進水用水檢驗。
二、技術指標
工作電壓:單相三線220V±5% 50Hz
整機容量:<2000W
外形尺寸:800×1200×1150mm
真空管數:10管
加熱方式:太陽能加熱、電加熱
控制方式:智能全自動
進水要求:0.05MPa~0.75MPa
三、主要配置
由太陽能熱水器、電加熱器、自動上水閥、溫度水位顯示器、管配件、專用工具和不銹鋼安裝實訓平臺所組成。
四、實訓項目
實訓一:太陽能機架的安裝實訓
實訓二:太陽能進水管路的安裝實訓
實訓三:太陽能排水管路的安裝實訓
實訓四:太陽能真空集熱管的安裝實訓
實訓五:太陽能進水出水檢驗實訓
實訓六:電加熱器的安裝實訓
實訓七:自動上水閥的安裝實訓
實訓八:溫度水位顯示器的安裝實訓
實訓九:溫度水位顯示器的設備和操作實訓
實訓十:太陽能熱水器的維護保養實訓
