SB-990電工技能訓練工作臺
電工技能實訓裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電工技能訓練工作臺適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，電氣裝配實訓裝置是一種理想的職業教育實訓設備。

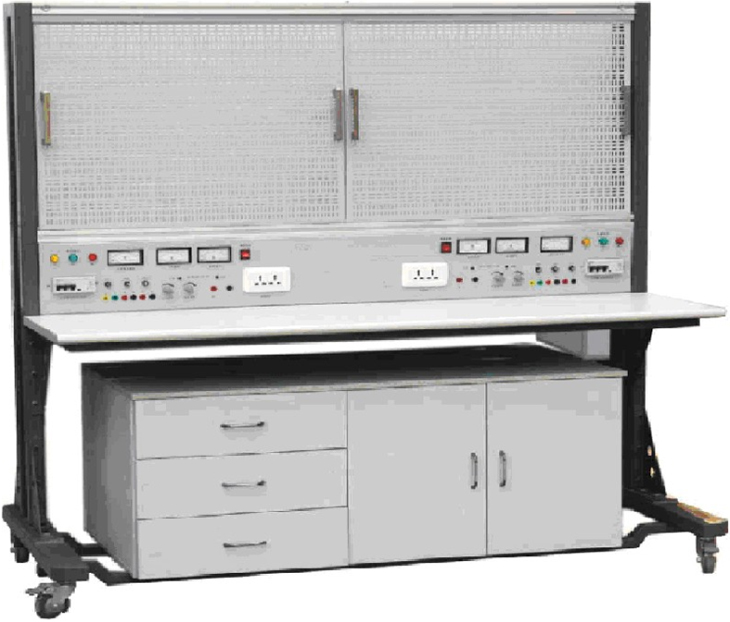

一、 電工技能實訓裝置外形
二．電工技能實訓設備技術指標
1. 外型：整體尺寸1640mm×700mm×1638mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙面具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
三、 電工技能實訓設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每面是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3。實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×800mm×510mm。
3、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎狻?span lang="EN-US">PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM
四、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23．三相異步電動機能耗制動控制線路
24.雙速電機的控制線路
六、電工技能實訓臺元器件配置清單（1臺）
|
序號 |
名 稱 |
型號與規格 |
數 量 |
|
1 |
單相電度表 |
DD862-2 |
2 |
|
2 |
單相閘刀開關 |
HK8 |
2 |
|
3 |
拉線開關 |
4A/250V |
2 |
|
4 |
平燈頭 |
6A/250V |
4 |
|
5 |
園形插座 |
T3-10 |
2 |
|
6 |
電流互感器 |
LQG-0.5 |
2 |
|
7 |
墻壁開關座 |
|
4 |
|
8 |
聲控開關 |
118-B30 |
2 |
|
9 |
低壓斷路器 |
DZ108-20/10 |
2 |
|
10 |
螺旋式保險盒 |
RL1-15/3A |
6 |
|
11 |
直插式保險盒 |
RT14-20/2A |
4 |
|
12 |
交流接觸器 |
CJX2-0910 |
6 |
|
13 |
輔助觸頭 |
F4-22 |
6 |
|
14 |
熱繼電器 |
R16B-20/3 |
2 |
|
15 |
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
2 |
|
16 |
時間繼電器座 |
PF-083A |
2 |
|
17 |
3H鐵殼按鈕 |
|
4 |
|
18 |
行程開關 |
LX9-222 |
4 |
|
19 |
行程開關 |
LX9-001 |
4 |
|
20 |
倒順開關 |
K03-15 |
2 |
|
21 |
日光燈管 |
Y210RR25/10W |
2 |
|
22 |
鎮流器 |
13W |
2 |
|
23 |
日光燈座 |
|
4 |
|
26 |
接線端子排 |
JF5-2.5/5 |
5 |
|
27 |
G形導軌 |
|
1 |
|
28 |
走線槽 |
|
2米 |
|
29 |
螺絲 |
|
90 |
|
30 |
螺絲刀 |
|
4 |
|
31 |
尖嘴鉗 |
|
2 |
|
32 |
剝線鉗 |
|
2 |
|
33 |
三相鼠籠異步電動機 |
380V/Y/△180W，單速 |
1 |
|
34 |
三相鼠籠異步電動機 |
380V/Y/△180W，單速，配離心開關 |
1 |
|
35 |
三相雙速鼠籠異步電動機 |
380V/Y/△180W |
1 |
