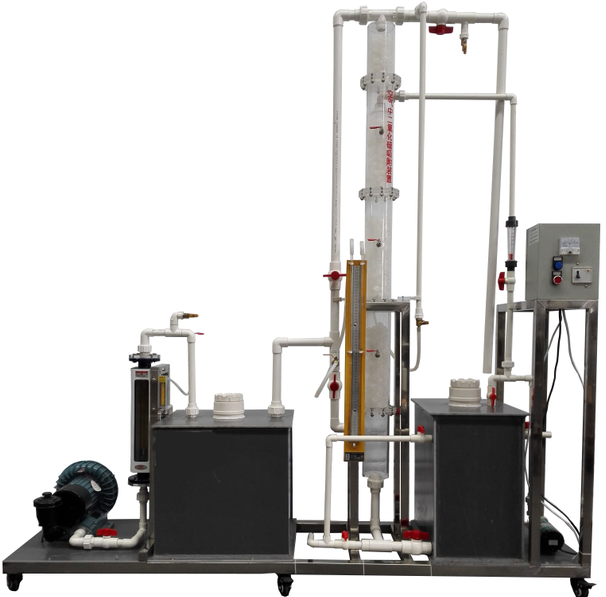

SBHJ-547空氣中二氧化硫吸附裝置
（氣體及鋼瓶及減壓閥和分析儀（用戶自備））
一、設備特點：
1.設備布局合理、美觀，結構清晰，整體感強。
2.填料塔、液體緩沖箱、氣體緩沖箱均為透明有機玻璃制造，可觀察整個氣體處理過程的實驗現象，加深對設備整體結構的了解，掌握二氧化硫吸附處理流程的各項細節。
二、實驗?zāi)康模?/span>
1.通過測定填料吸收塔進出口氣體中SO2的含量，近似計算出吸收塔的平均凈化效率，
2.了解吸收效果。通過測出填料塔進出口氣體的全壓，計算出填料塔的壓降。
3.通過對比清水吸收和堿液吸收SO2，認識物理吸收和化學吸收的差異。
三、主要配置：
有機玻璃三段填料塔、液體緩沖箱、氣體緩沖箱、進出口風管、渦輪氣泵、噴淋系統、加液泵、氣體流量計、液體流量計、SO2氣體鋼瓶及減壓器（用戶自備）、SO2氣體流量計、電控箱、管道閥門、不銹鋼支架。
四、技術參數：
1.環境溫度：5℃～40℃、電源 220V，功率：≥1.1KW
2.吸附塔設計實驗氣量：2.5～25m3/h。
3.流量測量與調節：轉子流量計，液體吸收流量：16～160L/h，氣體流量：2.5～25m3/h，SO2氣體流量：6-60ml/h。
4.填料塔：尺寸Φ100×2000mm，優質有機玻璃。
5.高壓離心風機：功率1.1KW，轉速2900r/min。
6.水泵：額定流量10L/min，功率90W，揚程8m。
7.水箱：400×400×300mm，優質PVC材質。
8.各項電路指示、操作均在控制屏面板進行。
9.控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
10.外形尺寸：1800×500×500mm，框架為可移動式設計，帶腳輪及禁錮腳。
