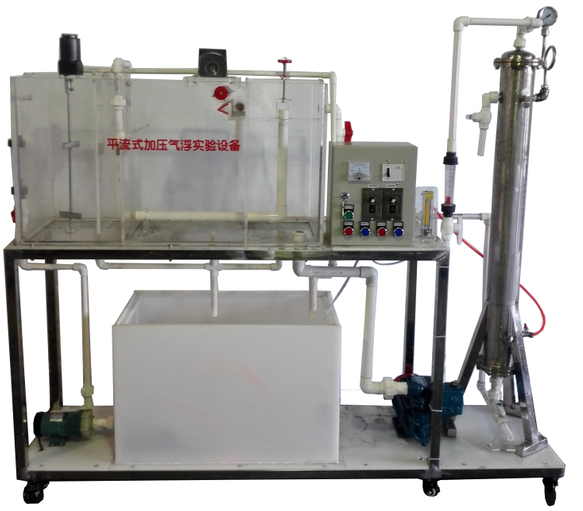

SBHJ-517連續（平流式）溶氣氣浮實驗裝置
一、連續（平流式）溶氣氣浮實驗設備特點：
1. 設備布局合理、美觀，結構清晰，整體感強。
2. 氣浮池除了具有除去懸浮物的作用外，還可以起到預脫色、曝氣、降低COD等作用。
3. 設備可進行間歇式溶氣氣浮和連續式溶氣氣浮實驗。
4. 設備配有排污清洗系統，方便系統清潔。
二、實驗?zāi)康模?/span>
1． 掌握氣浮凈水的原理、方法及流程。
2． 了解溶氣水回流比對實驗效果的影響。
3． 掌握"氣固比"和"釋氣量"的測定。
三、主要配置：
氣浮池、水泵、溶氣罐、空壓機、水箱、調壓閥、液位計、攪拌電機、調速器、流量計、壓力表、排污清洗系統、閥門管道、不銹鋼框架、控制屏。
四技術參數：
1． 環境溫度：5℃～40℃，配電：220V，1520W。
2． 平流式氣浮池：尺寸800×500×500mm，δ=8mm優質透明有機玻璃。
3． 溶氣系統：氣泡顆粒大小直徑為20-30um，含氣體積比≥3%，釋氣量與飽和值比＞0.9。
4． 壓力溶氣罐：尺寸Φ220×550mm，304不銹鋼材質，工作壓力0.2-0.3MPa，有效容積15L，上配釋氣減壓閥。
5． 水泵：額定流量1m3/h，功率370W，揚程15m。
6． 電機：功率30W，無級調速，減速比1：5。
7． 水箱：尺寸1000×550×600mm，優質PVC材質。
8． 空氣壓縮機：功率：750W，轉速：1300r/min,額定工作壓力：0.8MPa。
9． 溶氣罐：容積20L，304不銹鋼，工作壓力0.2-0.3Mpa，上配釋氣減壓閥。
10． 控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，操作方便。
11． 外形尺寸：1300×600×1500mm，框架為可移動式設計，帶腳輪及禁錮腳。
|
