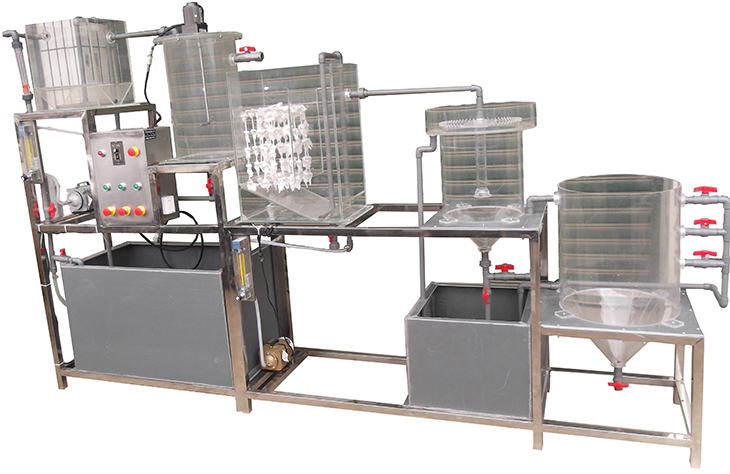

SBHJ-540小區污水處理及中水處理模擬裝置
一、設備特點：
1.設備布局合理、美觀，結構清晰，整體感強。
2.所有沉淀池、反應池均為透明有機玻璃制造，可觀察污水在整個處理過程的實驗現象，加深對設備整體結構的了解，掌握污水處理流程的各項細節。
二、實驗目的：
1.了解小區污水處理集中水回用種常用的單元操作技術。
2.掌握由這些單元操作組成的處理流程。
3.觀察廢水、污泥和空氣在處理過程中的變化。
4.通過對小區污水進行實際處理實驗來確定其設計參數與處理結果的分析。
三、主要配置：
水泵、格柵調節池、曝氣沉砂池、酸化池、接觸氧化池、豎流式二沉池、污泥濃縮池、污水配水箱、靜音充氧泵、陶瓷曝氣器、轉子流量計、不銹鋼支架、電控箱。
四、技術參數：
1.環境溫度：5℃～40℃、電源 220V，功率500W。
2.格柵調節池：優質透明有機玻璃制作，厚度8mm，尺寸：200×300×300mm 1個。
3.酸化池：優質透明有機玻璃制作，厚度8mm，尺寸：300×300×600mm 1個。
4.接觸氧化池：優質透明有機玻璃制作，厚度8mm，尺寸：400×350×650mm 1個。
5.豎流式二沉池：優質透明有機玻璃制作，厚度8mm，尺寸：Φ350×500mm 1個 。
6.污泥濃縮池：優質透明有機玻璃制作，厚度8mm，尺寸：Φ350×500mm 1個 。
7.水泵：磁力泵，功率為30W，額定流量為10L/min， 額定揚程為6m。
8.空氣泵：電磁式空壓機：功率105W，最大排氣量85L/min。
9.流量測量與調節：轉子流量計，液體流量2.5～25L/h，氣體流量0.25～2.5m3/h。
10.設計進水水質：COD=80mg/L，BOD5=50mg/L，SS=60mg/L ，水溫：25~40℃ 。
11.設計出水水質：COD≤10mg/L,BOD5≤10mg/L,SS≤10mg/L。
12.框架為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
13.外形尺寸：2400×500×1500mm，框架為可移動式設計，帶腳輪及禁錮腳。
