SB-381D型液壓元件拆裝綜合實訓裝置
一、液壓元件拆裝綜合實訓裝置設備概述
液壓元件拆裝綜合實訓裝置采用敞開式結構的操作板，可以對各執行元件進行拆裝實訓實驗，為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。同時臺面上還設有小元器件盒，以防止零件的丟失，由于拆裝會不同程度的損壞桌面故設了一塊拆裝墊塊。實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工及裝配工藝有一定的認識。具有很強的實操性。適合各職業院校機電類專業"液壓傳動"、"液壓與氣動傳動"等課程的實訓教學需要。

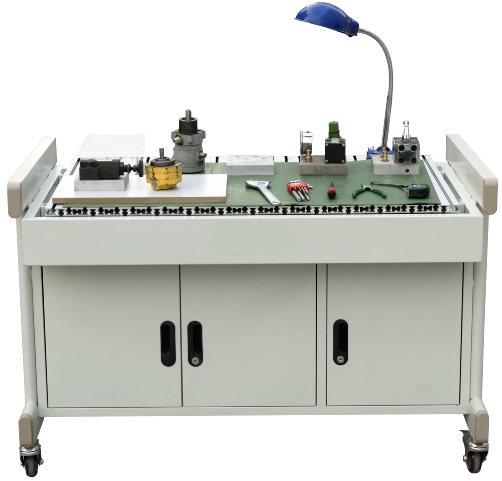

液壓元件拆裝綜合實訓裝置圖片
二、液壓元件拆裝綜合實訓裝置的技術指標
1.電源： AC 220V 50 Hz；
2.外形尺寸：長×寬×高＝1230mm×700mm×820mm；
3.整機容量：≤1 kVA；
4.工作環境溫度：－5℃～40℃；
5.工作濕度：≤90%(40℃時)．
6.安全保護措施：安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、液壓元件拆裝綜合實訓裝置的特點：
該實訓裝置的特點：
1.可以對工業液壓元件進行拆裝實驗。
2.為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3.臺面上還設有小元器件盒，以防止零件的丟失。
4.設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5.設有抽屜、機床臺燈、交流電源插座。
6.實訓屏采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
四、液壓元件拆裝綜合實訓裝置的實訓內容：
設備可完成的實訓項目：
1.油泵拆裝實驗
2.液壓油缸拆裝實驗
3.方向閥拆裝實驗
4.壓力閥拆裝實驗
5.流量閥拆裝實驗
五、液壓元件拆裝綜合實訓裝置配置清單
|
序號 |
名稱 |
型號/規格/編號 |
單位 |
數量 |
備注 |
|
1 |
實訓桌 |
1230x700x820mm |
臺 |
1 |
鉄質雙層亞光密紋噴塑結構 |
|
2 |
齒輪泵 |
CB-B10 |
臺 |
1 |
|
|
3 |
軸向柱塞泵 |
5MCY14-1B |
臺 |
1 |
|
|
4 |
軸向柱塞馬達 |
5MCM14-1B |
臺 |
1 |
|
|
5 |
直動式溢流閥 |
DBDH6P10B/25 |
只 |
1 |
|
|
6 |
減壓閥 |
DR10-4-50B/100Y |
只 |
1 |
|
|
7 |
節流閥 |
DVP10 |
只 |
1 |
|
|
8 |
調速閥 |
2FRM6A76-2XB/16QM |
只 |
1 |
|
|
9 |
液控單向閥 |
SV10PA1-30B |
只 |
1 |
|
|
10 |
三位四通換向閥 |
4WE6E61B/CG24N9Z5L |
只 |
1 |
|
|
11 |
雙作油缸（雙出桿） |
100mm |
只 |
1 |
|
|
12 |
卷尺 |
3M |
把 |
1 |
|
|
13 |
卡簧鉗 |
PLIERS |
把 |
1 |
|
|
14 |
內六角扳手 |
BM-C9 |
把 |
1 |
9PC球頭加長鍍鉻 |
|
15 |
活動扳手 |
6”-150mm |
把 |
1 |
|
|
10”-250mm |
把 |
1 |
|
||
|
16 |
拆裝墊塊 |
440mmX256mmX150mm |
塊 |
1 |
木板 |
|
17 |
橡膠板 |
厚 2mm |
張 |
1 |
|
|
18 |
光盤 |
|
張 |
1 |
|
|
19 |
實訓指導書 |
碩博實訓指導書 |
本 |
1 |
|
|
20 |
塑料壺 |
5斤 |
個 |
1 |
接廢油 |
|
21 |
機床工作燈 |
J04-1 |
臺 |
1 |
|
|
22 |
4分管 |
|
米 |
1 |
廢油管 |
|
23 |
子彈頭三插 |
|
個 |
1 |
|
|
24 |
工具箱 |
|
個 |
1 |
|
|
25 |
臺虎鉗 |
QT-100 |
個 |
1 |
|
|
26 |
元件盒 |
|
個 |
1 |
放小件 |
