低壓供配電技術實訓臺
通過實訓可以使學生掌握中小型變配電系統設計、運行維護方式和技術要求，掌握中小型變配電系統故障處理及設備檢修操作技能，提高學生分析和解決實際問題的能力，養成良好的職業道德及遵守紀律、規范操作、安全文明生產的好習慣。通過考證培訓，具備高級維修電工要求。是高等職業技術學院電氣自動化技術專業必修的一門專業技術課，也是該專業的一門主干課程，為所有生產廠礦供配電崗位培養合格的高端技能型技術人才。它與企業供配電系統和變電所直接對應，主要介紹企業供配電系統和變電所設計、運行、維護與檢修所必需的基本理論和基本知識。其特點是工程性、實踐性強，涉及內容廣泛。需要進行理論教學和必要的實習、實訓、課程設計等實踐教學環節。配電實訓課程建設在實驗、實訓教材建設、多媒體教學、教學資源建設、教學改革等方面在
高職院校這幾年的跨越式發展中，明顯處于落后的地位。同時電氣自動化技術專業作為教育部、財政部重點扶持專業也有這一項建設內容。為此，特提交低壓供電技術實訓室建設方案。
配電實訓課程在院校開設于電氣自動化專業，由于這幾年畢業生的就業去向，主要面向工礦企業，特別是高端制造業急需電氣方面的專業人才。因此，按照高職教育人才培養目標的要求以及學生的就業趨勢，配電實訓課程以培養實際動手能力為教學目標，我們在教學內容上增添了中小型企業供電設計、院變電所改造、供電系統的運行和設備維護與管理等體現實用性的內容；專業課的關鍵是學生操作能力的培養，要做到這一點，實驗、實習、實訓條件非常重要，由于現在實踐教學條件較差，整個課程以理論為主，實踐教學本想以現場參觀和現場實習為主，但鑒于條件一直難以實施。現在我們采取的教學方法是：①
PPT課件的方法。利用課件課容量大的特點，把供配電設備和特殊行業的供配電設備的外形圖做在課件上，使大家有一個感性的認識；③
上網學習。鼓勵大家進行網上學習，了解新設備，學習新知識；采用這種教學方式，可基本滿足培養目標的要求，學生學習興趣高了，但是學生的操作能力的培養卻由于受到?jīng)]有實驗實訓設備的限制，并沒有顯著提高。
配電實訓課程為理論教學與實踐環節教學交互進行的綜合性課程，課程采用馬桂榮老師主編的高職高專精品教材，配以多媒體課件，采用傳統與現代教學方式相結合的等多種教學模式，如果能夠在實驗室實訓場講授設備及配電裝置章節，在現場講授電氣主接線及斷路器、隔離開關倒閘操作順序等，相信能夠取得了更好的教學效果。
“配電實訓低壓成套開關設備”
的建立可作為院校用于高級維修電工的實訓考核，也可作為高�！肮┡潆娂夹g(shù)”等課程的實訓設備。也能夠滿足變配電室值班電工、廠用電值班員、進網電工等相關工種培訓及技能考核的需要。設備采用電力工業現場典型的開關元件及成套裝置，使學員不僅可以掌握典型供配電系統的構成，常用開關元件的安裝、接線、操作，
供配電系統的停送電和倒閘操作,
通過多級配電，能夠使學生清晰的理解三級配電兩級保護的概念，而且通過實訓可以讓學生真正掌握以及動力配電線路的主要構成。

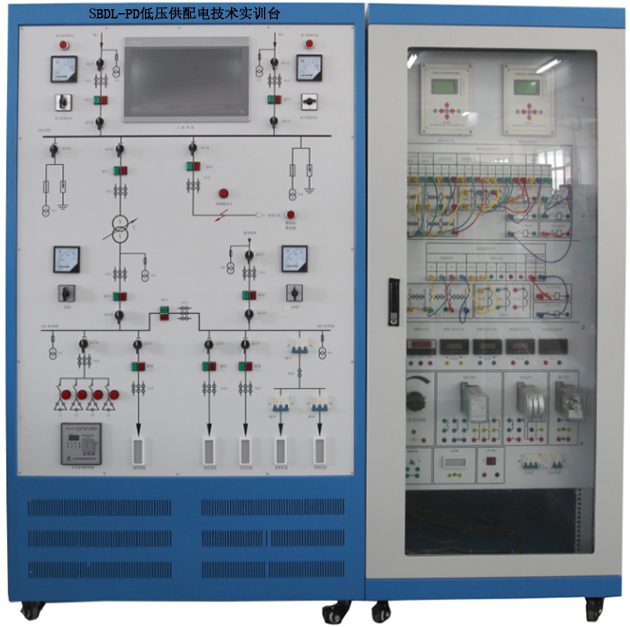

SBDL-PD低壓供配電技術實訓臺
一、低壓供配電技術實訓設備技術參數
1、人身安全和設備安全保護功能
1.1 滿足國家標準，在低壓供配電技術實驗裝置的電源輸入端設有電流型漏電器，控制屏內、外或強電輸出有漏電現象，即刻告警并切斷總電源，確保實驗安全。
1.2采用全封閉性安全實驗導線避免學生雙手模電而造成的觸電事故。
1.3儀表設有過量程保護功能，交直流電源具有短路保護。
1.4控制屏電源由接觸器通過啟、停按鈕進行控制。
1.5調壓器輸出接有高靈敏度的電子線路過流保護和保險絲雙重保護功能，相間電源、線間電源過電流或直接短路均能自動保護。
2、電源說明
工作電源：三相 380V±5% 50Hz，通過通斷按鈕控制輸出0~380V可調交流電壓，最大輸出功率3kVA，并帶有電流型漏電保護器和高靈敏度保護的多重保護。
3、整機容量： <3kVA
4、控制屏
采用操作控制屏加控制柜的方式，均為固定式結構，操作控制屏為實訓一次線路，從上到下依次為總降變電所、低壓配電所及建筑用電負荷，控制柜為二次控制回路，裝有備用電源自動投入裝置、儀表、無功自動補償控制器、常規繼電器等。
5、儀表說明
交流電壓表：測量范圍0-500V儀表精度0.5級，并具有超量程保護功能。
交流電流表：測量范圍0-5A，并具有超量程保護功能。
直流電壓表：測量范圍為0～500V，并具有超量程保護功能。
直流電流表：測量范圍為0～2A，并具有超量程保護功能。
電秒表：采用單片機制作，帶有啟動和停止接線柱，顯示單位分別為s和ms，量程可實現自動切換。
6、主要部件的技術指標
6.1備用電源自動投入裝置
適用于10kV及以下電壓等級的進線開關，內橋開關及主變兩側開關的自投裝置，可在開關柜就地安裝。
6.2無功功率自動補償控制器
本系列控制器采用高性能單片機為基本硬件，充分利用計算機的高速運算力和邏輯判斷力，使本系列控制器真正做到了智能化、數字化。
6.3實驗室安全管理平臺軟件（正版軟件，現場演示和提供著作權證書原件）
6.3.1該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
6.3．2在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
6.3．3可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
7、實驗導線
實驗連接導線采用高可靠全封閉手槍插型式，內部為無氧銅抽絲而成發絲般細的128股線，質地柔軟，護套用粗線徑、防硬化化學制品制成，插頭采用實芯銅質件。
8.工業4.0仿真實訓軟件（正版軟件，提供著作權證書原件，且現場逐條演示以下內容）軟件采用三維建模基于虛擬現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真
8.1 PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。
8.2電工電子仿真
8.2.1接線仿真
8.2.2電路仿真
8.2.3排故仿真
8.2.4原理仿真
8.2.5電機拆裝仿真，三相異步機拆分、單相異步機拆分等
8.2.6儀器儀表的使用仿真萬用表、雙蹤示波器、信號發生器、頻譜儀、鉗形表等
8.3氣動回路仿真
8.3.1軟件不少于28回路的在線及離線仿真
8.3.2軟件中設置的不少于14路典型氣路設備故障。
8.3.3軟件狀態含"模擬運行""聯機運行"即離線仿真、在線仿真。
8.4液壓回路仿真其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。液壓傳動原理的動態演示并不少于18種動態演示。
8.5傳感器仿真
8.5.1溫度變送傳感器器仿真包含溫度變送傳感器模擬拆裝；溫度變送傳感器模擬接線；溫度變送傳感器模擬運行仿真
8.5.2液位傳感器仿真包含液位傳感器模擬拆裝；液位傳感器模擬接線；液位傳感器模擬運行仿真
8.5.3流量傳感器仿真包含流量傳感器模擬拆裝；流量傳感器模擬接線；流量傳感器模擬運行仿真
8.6在線學習培訓
8.6.1在線學習系統首頁須有投標企業LOGO，提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓
8.6.2教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。
8.6.3教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；
8.6.4學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
8.7 PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控，PLC輸出開關控制以及PLC輸入電壓模擬量實時數據，可根據實際需求添加128路。
8.8 PLC運行歷史數據：顯示PLC運行歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
8.6.1自動化創新物聯網應用云平臺模塊（投標現場演示）
本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據，具有以下功能。
01數據云系統上傳02手機數據查詢03歷史數據查詢04數據分析統計05郵箱報警06微信報警07微信反向控制08二次開發
9.0物聯網自動化應用軟件（正版軟件）
9.1數據顯示顯示輸入電壓監控，輸出電壓監控，輸入開關監控，輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加128路。
9.2控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加128路。
9.3歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
9.4設備報警：報警信號為模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的郵箱地址或者微信推送報警信號，每臺設備對應設置一個微信賬號和一個郵箱賬號用于接受報警信號。
9.5通過手機微信關注云平臺可以實現遠程控制輸出及監視輸入狀態變化。
9.6終端畫面包含：01數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。02聯網設置界面：設置現場數據連接云平臺后臺數據庫管理
二、實驗內容
1、低壓供配電設備實訓
1.1常用低壓電器的認知和安裝
1.2電壓互感器和電流互感器的認知和安裝
2、低壓供配電網絡實訓
2.1供電網絡的運行和調試
2.2配電網絡的運行和調試
3、低壓供配電系統的繼電保護實訓
3.1電磁式電流繼電器
3.2電磁式時間繼電器
3.3電磁式中間繼電器
3.4電磁式電壓繼電器
3.5電磁式信號繼電器
3.6反時限電流繼電器
4、低壓配電線路繼電保護實訓
4.1低壓配電線路分級保護
4.2接地保護
5、高壓供電線路繼電保護實訓
5.1高壓線路定時限的過電流保護
5.2高壓線路反時限的過電流保護
5.3高壓線路電流速斷保護
6、供配電系統的二次回路與自動裝置系統實訓
6.1高壓斷路器的控制和信號回路
6.2電測量儀表與絕緣監視
6.3電力線路的自動重合閘
6.4供配電系統的備用電源自動投入
6.5供配電系統的無功功率補償
7、低壓電氣設備配電系統實訓
7.1照明系統配電
7.2動力系統配電
7.3弱電系統配電
