機械系統搭接裝配訓練實驗臺
SB-JXD機械系統搭接裝配訓練實驗臺
一、概述
機械系統搭接實驗臺全面升級的新一代產品，在原有的機械系統搭接實驗臺的基礎上增加了轉速傳感器、位移傳感器、角位移傳感器、擺動傳感覺器等多種機構傳動系統測試所需的高精度傳感器，從而滿足測試不同傳動系統、不同搭接方式的傳動性能，并實時生成實時曲線、數據報表、數據存儲打印、曲線存儲打印等功能。
機械系統搭接裝配訓練實驗臺（其中共配電腦1臺，測試傳感器及配套測試軟件1套）

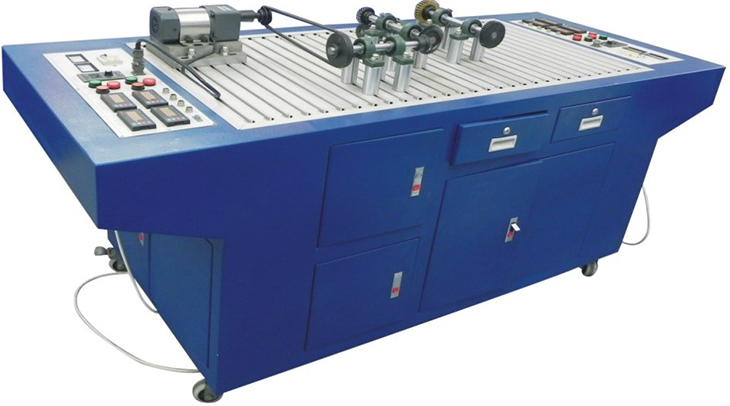

圖片僅供參考具體以實際為準
二、機械系統搭接裝配訓練實驗臺結構與工作原理
機械系統搭接裝配訓練實驗臺為臺式結構主要由裝拆平臺、零件擺放架、動力部分、傳動部件、鋁型材面板等組成；實驗臺容易整理，零件擺放方便，機構運轉靈活。
五、機械系統搭接裝配訓練實驗臺主要技術參數
1.直流電動機：功率：90W
轉速：0-300轉/分
2.測試傳感器1套：角位移傳感器：輸出電壓：0-5V
脈沖數：360P 2支
直線位移傳感器：輸出電壓：0-5V量程：200-L
1支
擺動傳感器：輸出電壓：0-5V 量程：0-90
1支
5.聯想電腦，配置：G3930/4G/1T集成配有19.5寸顯示器，操作系統為windows
XP。
6.
游標卡尺0～150mm
2把
7.外經千分尺0～25mm
1把
8.組合角尺0～100mm 1把
9.塞尺
0.02-1.0 1套17種
10.磁性百分表座
1個
11.百分表0～10mm
1個
12.數字測速表
1個
2.5～99,999轉/分(RPM)
光電轉速方式；
0.5～19,999RPM
(轉/分)
接觸轉速方式；
0.05～1,999.9m/min
(米/分)
接觸線速方式；
13.水平儀90mm
1把
14.多用水平儀
1把
15.帶張力測量儀
1把
16.高度尺0-300mm 1把
17.外形：1800*780*860
18.設備自重300kg
20、所有齒輪采用光桿支撐，緊定螺釘固定，調節方便快捷。
21、所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構特性的影響。
三、實驗內容：
1.機械傳動系統的組成實驗
2.鏈傳動的安裝與調節實驗
3.帶傳動的安裝與調節實驗
4.齒輪傳動的安裝與調節實驗
5.多軸齒輪傳動的安裝與調節實驗
6.帶傳動與齒輪傳動組合實驗
7.鏈傳動與齒輪傳動組合實驗
8.帶與鏈傳動組合實驗
9.帶傳動與曲柄滑塊機構組合實驗
10.鏈傳動與曲柄連桿機構組合實驗
11.曲柄搖桿機構搭接實驗
12.曲柄滑塊機構搭接實驗
13.鏈傳動+制動器組合實驗
14.聯軸器傳動組合實驗
四、其他內容：
1.機械系統搭接裝配訓練實驗臺容易整理，零件擺放方便，機構運轉靈活。
2.聯想電腦，配置：G3930/4G/1T集成配有19.5寸顯示器，操作系統為windows
XP。
3.增配教學微視頻一套
|
