汽車電器綜合考核實訓臺
汽車電器綜合考核實訓臺簡介

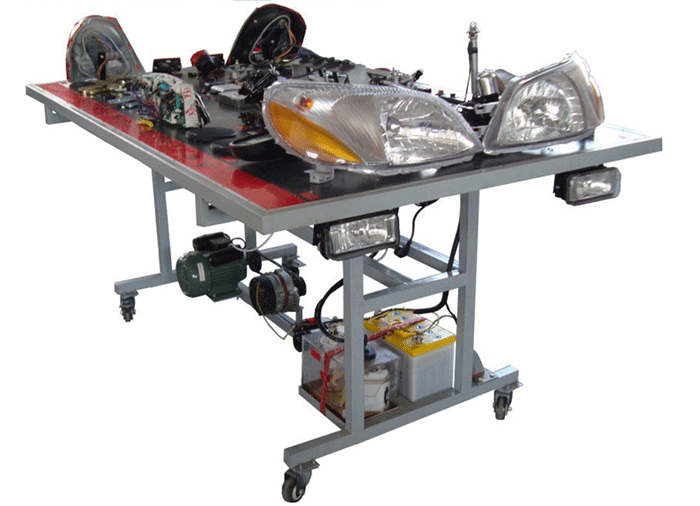

選用桑塔納3000AYJ全車電器系統材料為基礎制作，接線演示全車電器系統的工作過程；本示教板功能齊全、操作方便、安全可靠。
（二）結構組成
1、選用全車全新電器元件制作，展示電器元件的工作原理和電器元件的結構；
2、包括的電器系統有： 照明和信號儀表系統電器插接模塊、舒適電子系統電器插接模塊、雨刮器系統電器插接模塊、音響系統插接模塊、發動機電控系統模塊；
（三）功能特點
1、可以在每個電器插接模塊上進行接線練習，使每個電器模塊獨立工作，也可以將電器系統的元件進行接線訓練，使整個電器系統獨立工作；
2、能夠使學生方便直觀得在每個電器插接模塊上進行接線練習，每個接線端子配有與原車線路圖相同的針腳號碼標牌方便識別。
3、實訓臺配備相應多種顏色的插接線束和相應的附件，配有相應的電路圖和實驗手冊。
4、配置：30-45個實訓模塊、插接線束。
（四）技術參數
外形尺寸：2040mm×1040mm×800mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
電機：220V/750W
|
