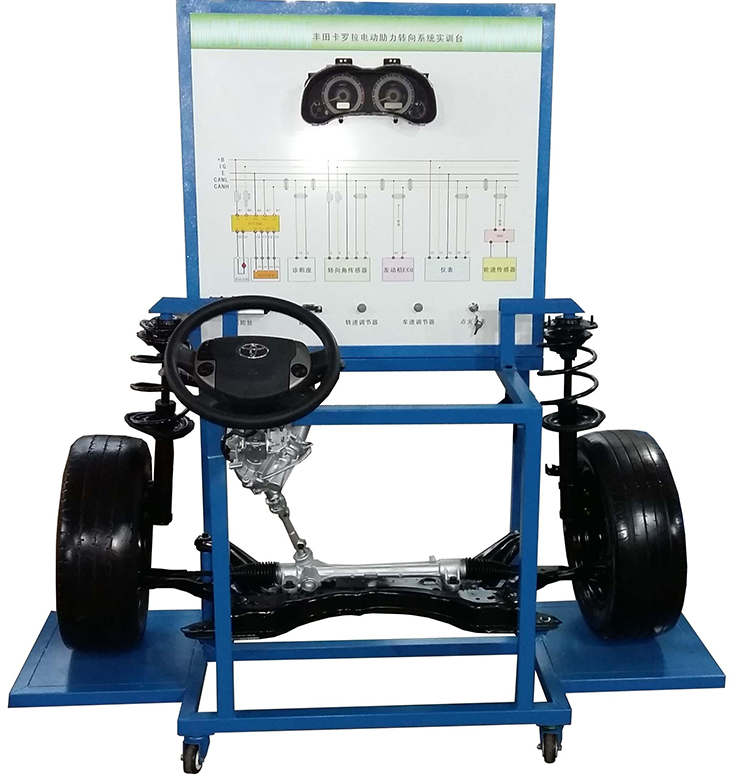

卡羅拉1.2T電動助力轉向EPS系統實訓臺
一、產品簡介
該設備采用 卡羅拉1.2T 汽車前橋總成為基礎,全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。
適用于學校對電控助力轉向系統的理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車電控助力轉向系統,充分展示電控助力轉向系統的組成結構。
2.調節發動機轉速與車速輸出模擬旋鈕,模擬轉速與車速的變化,左右轉動方向盤,完整演示電控助力轉向的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車電控助力轉向系統的工作原理。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對電控助力轉向系統進行讀取故障碼、清除故障碼等自診斷功能。
6.實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、技術規格
外形尺寸:1700×1200×1800mm(長×寬×高)
輸入電源;交流220V±10% 50Hz
工作電源;直流12V
工作溫度:-40℃~+50℃
顏色:7032
鋼管:40*40*3mm
移動腳輪:100*50mm
面板柜:1.5mm冷板沖壓成形,背面設置維修門;
四、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
2 |
動力轉向控制電腦(ECU) |
臺 |
1 | |
3 |
診斷座 |
個 |
1 | |
4 |
點火開關 |
個 |
1 | |
5 |
前橋懸掛機構 |
套 |
1 | |
6 |
方向盤、轉向柱、電動助力方向機、轉向拉桿 |
套 |
1 | |
7 |
車輪 |
個 |
2 | |
8 |
車速信號模擬裝置 |
套 |
1 | |
9 |
轉速信號模擬裝置 |
套 |
1 | |
10 |
扭矩傳感器 |
套 |
1 | |
11 |
扭矩傳感器信號電壓數顯表 |
套 |
1 | |
12 |
移動臺架(帶自鎖腳輪裝置) |
1700×1200×1800mm(長×寬×高) |
臺 |
1 |
13 |
故障模擬與排除裝置 |
套 |
1 | |
14 |
電源變壓器 |
套 |
1 |
