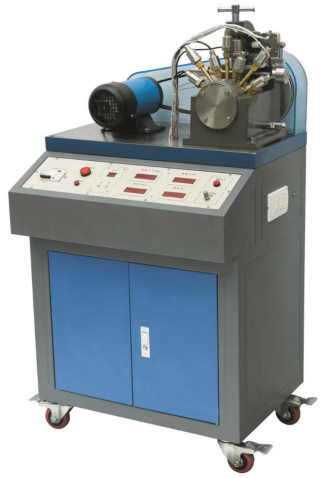

SBMEHZ-2型滑動軸承實驗臺
一、產品概述
滑動軸承實驗臺配備壓力傳感器、稱重傳感器、S型稱重傳感器以及相關數據采集系統，可用來測定液體動壓滑動軸承的徑向油膜壓力分布、軸向油膜壓力分布和摩擦特性曲線。適合各院校機械類專業《機械設計》、《機械原理》等課程的教學實驗需要。
二、基本配置及技術性能
1.實驗臺
(1)實驗桌采用鐵質雙層亞光密紋噴塑結構，平板臺面，鋁質面板。設有帶鎖儲存柜，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。平板外形尺寸：650mm×350mm×40mm。
(2)輸入電源：單相三線AC220V±10% 50Hz
(3)工作環境：溫度 -10℃～＜+40℃ 相對濕度＜85%（25℃） 海撥＜4000m
(4)電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A
(5)直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～220VDC，輸出電流 4ADC
(6)數顯轉速表1個：顯示滑動主軸的轉速
(7)數顯載荷表1只：顯示加載壓力值
(8)數顯摩擦力表1只：顯示摩擦力測量值
(9)數顯油膜壓力表1只：通過按鍵切換，可以分別顯示8路油膜壓力值
2.試驗軸瓦：內徑d=60mm；長度L=124mm
3.主軸調速范圍：0～500r/min
4.直流電機 1個：額定功率 355W
5.S型稱重傳感器1個：量程50N，用于測量摩擦力大小
6.壓力傳感器 8個：測量范圍0～0.6MPa；精度0.5%；其中7個測量滑動軸承油膜的徑向壓力，1個測量軸向壓力
7.稱重傳感器1個：測量范圍0～2000N；加載范圍0～1000N，可測量外加載荷
8.加載范圍0～1000N，可測量外加載荷
9.光電傳感器1個：測量滑動主軸轉速
10.計算機測試分析軟件
具有油膜壓力、轉速、負載大小等數據的實時顯示，自動繪制測試和仿真徑向油膜壓力曲線、軸向油膜壓力曲線、承載曲線、摩擦特性曲線等，并進行分析、比較、保存、打印實驗曲線和實驗報告等功能。操作簡單、直觀、方便。
三、實驗項目
1.滑動軸承油膜的徑向和軸向壓力分布特性曲線的測定
2.滑動軸承摩擦特性曲線的測定
|
