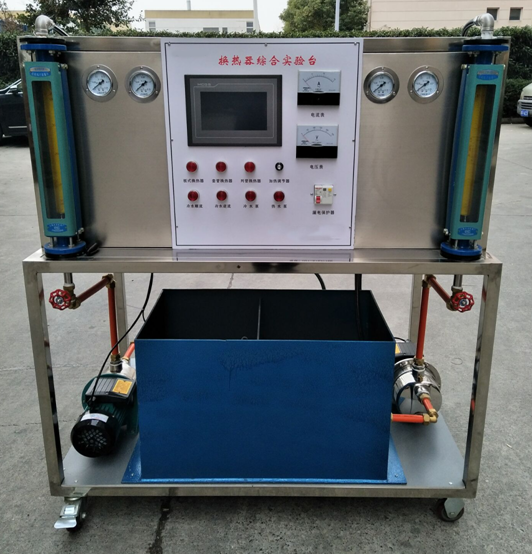

SB-HRQ換熱器綜合實驗臺
一、用途：
1、熟悉換熱器性能的測試方法，了解影響換熱器性能的因素。
2、掌握間壁式換熱器傳熱系數的測定方法。
3、了解套管式換熱器、板式換熱器和列管式換熱器的結構特點及其性能的差別。
4、加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
5、熟悉流體流速、流量、壓力、溫度等參數的測量技術。
一、主要技術參數
1、常溫、常壓下運行；
2、電源電壓AC380V
3、不銹鋼水泵：370W 流量2.5 m2/h 揚程35米
4、實驗臺由三種（列管式、套管式、板式）換熱器為實驗對象，它們分別由電磁閥控制與冷流體和熱流體接通和斷開，以便進行單獨實驗操作。對套管式換熱器則又設置了四只電磁閥與冷流體連接管路構成了順流和逆流的切換操作。
5、測溫系統：數字信號傳感器，精度±0.5℃
6、嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。
7、外形尺寸：1200×650×1500mm
8、實驗臺材質：不銹鋼
四、設備與附件的組成：
|
序號 |
名稱 |
規格型號 |
數量 |
|
1 |
冷水流量傳感器 |
304不銹鋼 |
1臺 |
|
2 |
熱水流量傳感器 |
304不銹鋼 |
1臺 |
|
3 |
溫度傳感器 |
DS18B20 |
8套 |
|
4 |
觸摸屏 |
7寸 |
1臺 |
|
5 |
壓力傳感器 |
|
4只 |
|
6 |
移動式實驗臺 |
不銹鋼 |
1臺 |
|
7 |
板式換熱器 |
0.11 |
1套 |
|
8 |
套管換熱器 |
0.22m2 |
1套 |
|
9 |
列管換熱器 |
0.51 m2 |
1套 |
|
10 |
電流表 |
|
1只 |
|
11 |
電壓表 |
|
1只 |
|
12 |
調壓器 |
|
1套 |
|
13 |
電源控制開關 |
|
1套 |
|
14 |
加熱器控制開關 |
|
1套 |
|
15 |
水泵控制開關 |
|
1套 |
|
16 |
電源指示燈 |
|
1套 |
|
17 |
過壓指示燈 |
|
1套 |
|
18 |
儀表控制箱 |
|
1套 |
|
19 |
漏電保護開關 |
|
1套 |
|
20 |
漏電保護絲 |
|
1套 |
|
21 |
冷水泵 |
不銹鋼370W |
1臺 |
|
22 |
熱水泵 |
不銹鋼370W |
1臺 |
|
23 |
流量調節閥 |
|
1套 |
SB-HRQ/Z型換熱器綜合實驗臺
一、工作條件：
1.常溫、常壓下運行；
2.電源電壓AC220V
二、原理、用途及特點：
用途：
1、熟悉換熱器性能的測試方法，了解影響換熱器性能的因素。
2、掌握間壁式換熱器傳熱系數的測定方法。
3、了解套管式換熱器、板式換熱器和列管式換熱器的結構特點及其性能的差別。
4、加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
5、熟悉流體流速、流量、壓力、溫度等參數的測量技術。
實驗原理：換熱器為冷熱流體進行熱量交換的設備。在換熱器中，需要交換熱量的冷熱流體通常分別在固體壁面的兩側流動，熱流從壁面一側的流體通過壁面?zhèn)鞯搅硪粋?cè)的流體的過程稱為傳熱過程，傳熱過程中傳遞的熱量正比于冷、熱流體間的溫差及傳熱面積，本實驗所用的均是熱量通過固體壁面由熱流體傳遞給冷流體的間壁式換熱器。通過測量冷熱流體的流量和進出口溫度，計算出冷熱流體的平均溫差和換熱器的換熱量，由此得到換熱器的傳熱系數。表示單位傳熱溫差傳熱面積下傳熱過程所傳遞的熱量。
熱流體放熱量
冷流體吸熱量
平均換熱量
熱平衡誤差
換熱器溫差
傳熱系數
以上各式中：
——傳熱面積；
——冷、熱流體 間的平均溫差；℃
——換熱器的傳熱系數；（·℃）
—— 冷、熱流體間單位時間平均熱量；K
—— 熱流體放熱量；K
—— 冷流體吸熱量；K
三、試驗設備構造
實驗臺由三種（列管式、套管式、板式）換熱器為實驗對象，它們分別由電磁閥控制與冷流體和熱流體接通和斷開，以便進行單獨實驗操作。對套管式換熱器則又設置了四只電磁閥與冷流體連接管路構成了順流和逆流的切換操作。
熱流體由裝置在熱水箱中的電熱器加熱，電熱器的加熱電壓由操作面板上的控制器進行控制，加熱電壓值由操作面板上的數字電壓表顯示，由多路智能巡檢儀對水溫進行設定并控制，通過熱水泵、流量計、控制閥、電磁閥后進入換熱器的入口、與流體在換熱器中進行了間壁式熱交換后又回到熱水箱。
冷流體通過冷水泵、流量計、控制閥、電磁閥后進入換熱器的入口與熱流體進行了間壁式的熱交換后回到了冷水箱。由于套管換熱器的結構的緣故，冷流體除了可以和熱流體同向（順流）流動外，還可以與熱流體反向（流動）流動，所以通過電磁閥的控制，套管換熱器的實驗可以做順流和逆流的工況，以此比較兩種工況的換熱差別。在實驗中，由于冷流體不斷吸取熱流體傳遞的熱量，因此回到冷水箱的冷流體的溫度逐漸升高，是冷熱流體的溫差也由此逐漸的縮小了，最后的結果會使實驗工況惡化，實驗無法進行，因此，實驗臺又設置了一套制冷系統對回到冷水箱中的流體實施降溫，以期保持實驗流體的溫度恒定，冷水箱冷水的溫度由多路智能巡檢儀對溫度進行監控。
操著面板上安裝著多路智能巡檢儀和加熱電壓數顯表、制冷壓縮機工作電流表，排氣壓力表、吸氣壓力表、熱水泵冷水泵的啟動開關、電磁閥的通斷開關、電加熱器的調壓旋鈕。
多路智能巡檢儀除了監控冷水箱溫度和熱水箱溫度外，還顯示冷、熱流體的小時立方米體積流量、熱流體進出換熱器的入口溫度和出口溫度、冷流體進出換熱器的進出口溫度（包括順逆流進出口溫度）、制冷系統壓縮機的排氣溫度和吸氣溫度、過冷溫度。
四、設備與附件的組成：
1、冷水轉子流量計 1套、
2、熱水轉子流量計 1套、
3、溫度檢測系統 （溫度傳感器）5套
4、溫度巡檢儀 1套、
5、壓力表 1套；
6、移動式實驗臺（不銹鋼）1套
7、板式換熱器 1套
8、套管換熱器 1套
9、列管換熱器 1套
10、電流表 1只
11、電壓表 1只
12、調壓器 1臺
13、電源控制開關 1套
14、加熱器控制開關 1套
15、水泵控制開關 1套
16、電源指示燈1個
17、過壓指示燈 1個
18、儀表控制箱 1只
19、漏電保護開關 1套
20、漏電保護絲 1只
21、冷水泵 1套
22、熱水泵1套
23、流量調節閥 1套
24、電源線 1套

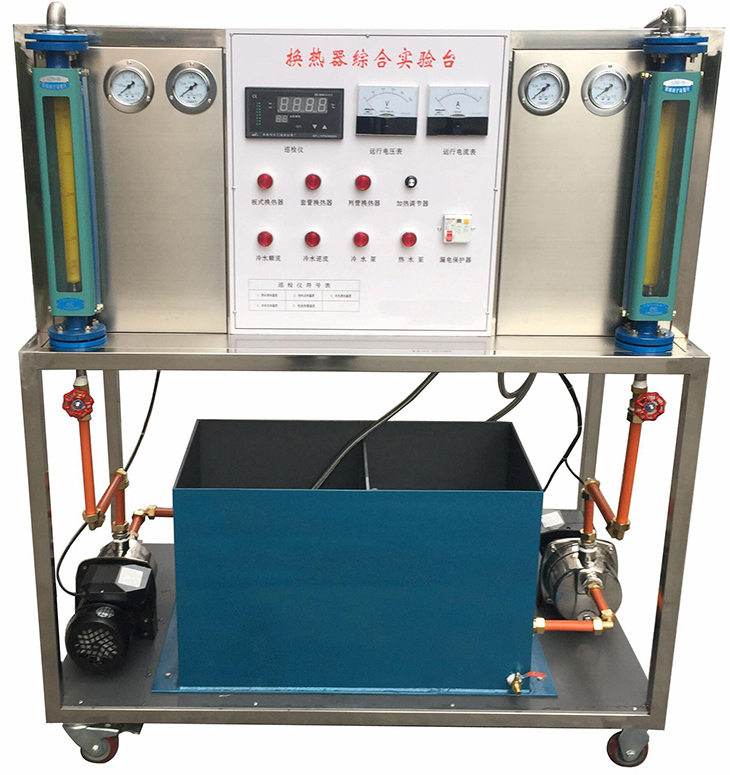

SB-HRQ/Z換熱器綜合實驗臺
實驗?zāi)康模?/span>
1、了解板式、列管及套管換熱器的構造。
2、掌握各換熱器的性能測試。
主要配置：
套管式換熱器，板式換熱器，列管式換熱器,冷、熱水防腐水泵，冷、熱水轉子流量計，冷、熱水不銹鋼原水箱及加熱水箱，順、逆流調節閥門組，阻力測試壓力表及U型差壓計，加熱由固體調壓模塊無級調節，萬能信號輸入巡檢儀顯示溫度，電流表，電壓表，不銹鋼臺架及控制屏等。
II型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，增加文丘里流量計配差壓傳感器測流量，軟件等。
配電：380V 10KW
規格：1200×650×1700mm
