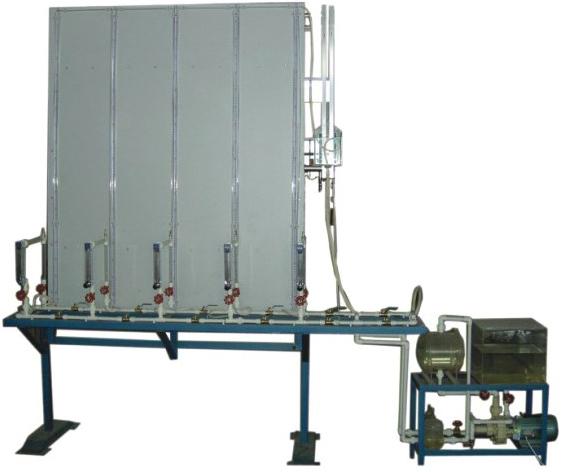

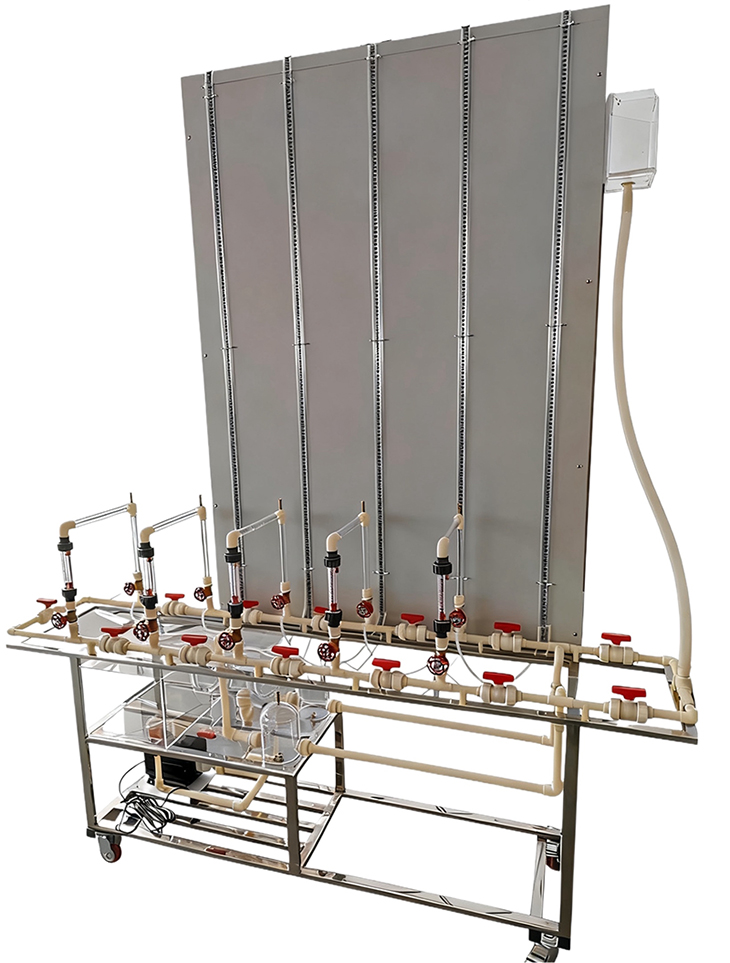

SB-R322熱網水力工況實驗裝置
設備詳情:
模擬熱水網站,進行多種水利工況模擬變化實驗,了解熱網水壓圖的變化情況。
外形尺寸:2600×400×2400mm
工作電壓:220V 功率:550W
主要配置:
下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成,
用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝
在一塊垂直木版上的12根玻璃管,玻璃管的頂端與大氣相通,
玻璃管下端用膠管與網路分支點相接,用來測量熱網用戶連接點處的
供水干管與回水干管的測壓管水頭(水壓曲線高度)。
每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。
(2)占地面積:1.04 m2
