產品分類/Products
[產品型號]:SBK-DK [產品名稱]:發動機電控系統示教板 [價     格]: [在線客服]:

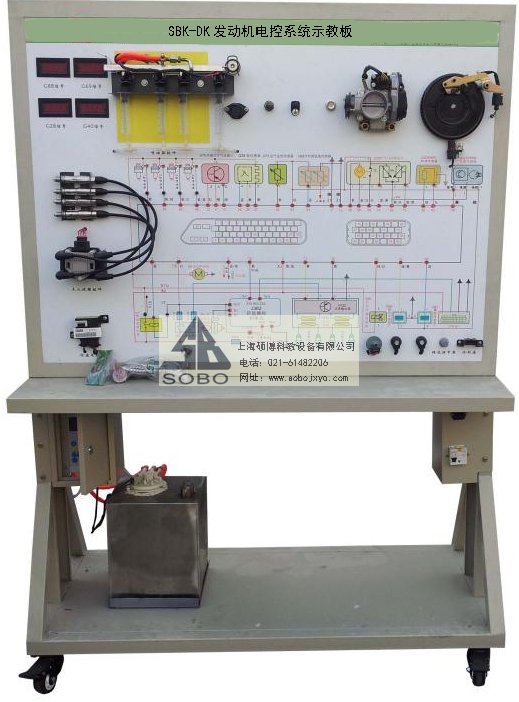

SBK-DK發動機電控系統示教板


一、產品簡介

該設備采用全新時超發動機電控系統的真實部件,充分展示發動機電控系統的組成結構和工作過程。

適用于學校對發動機電控系統理論和維修實訓的教學需要。

本設備滿足汽車職業教育的“五個對接十個銜接的教學需要。

二、功能特點

1.真實可運行的發動機電控系統,模擬發動機曲軸運轉,可產生火花塞點火、燃油泵工作、噴油器噴油等執行元件工作,充分展示發動機電控系統的組成結構和工作過程。

2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照電路圖和實 物,認識和分析發動機電控系統的工作原理。

3.示教板面板上安裝有檢測端子,可直接在面板上檢測發動機電控系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。

4.示教板面板上安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控系統進行讀取故障碼、清除故障碼等發動機電控系統自診斷功能。

5.示教板面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,示教板底座上配有40cm左右的桌面,方便放置資料、輕型檢測儀器等。

6.示教板工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。

三、技術規格

外形尺寸(約):1240×600×1700mm(長×寬×高)

外接電源:AC 220V±10% 50Hz

工作電壓:DC 12V

工作溫度:-40℃~+50

燃油壓力表:010kg/psi

顏色:7032

鋼管:40*40*3mm

機柜:1.5mm冷板沖壓成形,背面設置維修門;

移動腳輪:100*60mm

四、基本配置(每臺)

序號



規格型號

單位

數量

1

檢測控制面板

裝有各種檢測端子以及彩色電路圖和工作原理示意圖

(面板:1200*900*4mm)

1

2

組合儀表


1

3

診斷座


1

4

點火開關

全新

1

5

無分電器點火系統

含發動機控制電腦(ECU)、曲軸位置傳感器、點火器總成、火花塞等。

1

6

燃油箱

10L

1

7

汽油泵(含汽油泵插頭)

全新

1

8

油泵繼電器


1

9

噴油器

4120ml玻璃量杯

1

10

噴油嘴

全新

4

11

燃油壓力表

0~10kg/psi

1

12

曲軸位置傳感器及信號輪


1

13

節氣門體總成


1

14

發動機傳感器與執行器(全套)


1

15

移動臺架(帶自鎖腳輪裝置)

1240×600×1700mm(長×寬×高)

1

16

故障模擬與排除裝置


1
