SBDAZ-04電氣設備安裝調試技能實訓裝置
電氣照明實訓室,電氣設備安裝調試技能實訓裝置主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
一、電氣照明實訓裝置概述
電氣照明實訓室"電氣照明設備安裝調試技能實訓裝置"是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。
二、電氣照明實訓設備特點
電氣照明實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件

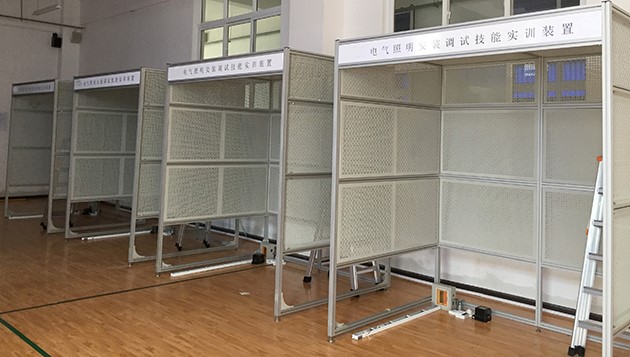

外形結構參考圖片
三、電氣照明實訓室設備技術性能：
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：2010×1300×2410mm
四、實驗室智慧用電安全控制系統功能要求（全室1套）：
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
五、配置清單：
1、配電箱部分
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
狀態 |
|
1 |
漏電型空氣開關 |
DZ47LE-32 |
只 |
1 |
3P+N |
安裝在配電箱內 |
|
2 |
空氣開關 |
DZ47-63/C6 |
只 |
1 |
3P |
同上 |
|
3 |
漏電型空氣開關 |
DZ47LE-32/C6 |
只 |
1 |
1P+N |
同上 |
|
4 |
配電箱箱體 |
明裝 |
只 |
1 |
|
|
2、照明套件
|
序號 |
名 稱 |
型號與規格 |
數 量 |
狀態 |
|
1 |
單相電度表 |
DD862-2 |
1 |
散裝發出 |
|
2 |
單相閘刀開關 |
HK8 |
1 |
同上 |
|
3 |
拉線開關 |
4A/250V |
1 |
同上 |
|
4 |
平燈頭 |
6A/250V |
2 |
同上 |
|
5 |
園形插座 |
T3-10 |
1 |
同上 |
|
6 |
電流互感器 |
LQG-0.5 |
1 |
同上 |
|
7 |
墻壁開關座 |
|
2 |
同上 |
|
8 |
聲控開關 |
118-B30 |
1 |
同上 |
3、電氣控制套件
|
序號 |
名 稱 |
型號與規格 |
數 量 |
狀態 |
|
1 |
低壓斷路器 |
DZ108-20/10 |
1 |
散裝發出 |
|
2 |
螺旋式保險盒 |
RL1-15/3A |
3 |
同上 |
|
3 |
直插式保險盒 |
RT14-20/2A |
2 |
同上 |
|
4 |
交流接觸器 |
CJX2-0910 |
3 |
同上 |
|
5 |
輔助觸頭 |
F4-22 |
3 |
同上 |
|
6 |
熱繼電器 |
R16B-20/3 |
1 |
同上 |
|
7 |
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
1 |
同上 |
|
8 |
時間繼電器座 |
PF-083A |
1 |
同上 |
|
9 |
3H鐵殼按鈕 |
|
2 |
同上 |
|
10 |
行程開關 |
LX9-222 |
2 |
同上 |
|
11 |
行程開關 |
LX9-001 |
2 |
同上 |
|
12 |
倒順開關 |
K03-15 |
1 |
同上 |
|
13 |
大功率電阻 |
|
3 |
同上 |
|
14 |
二極管 |
|
1 |
同上 |
|
15 |
接線端子排 |
JF5-2.5/5 |
5 |
同上 |
|
16 |
三相鼠籠異步電動機 |
380V/Y/△180W |
1 |
同上 |
|
17 |
走線槽 |
|
2米 |
同上 |
|
18 |
人字梯 |
1.5米高 |
1付 |
同上 |
4、線路器材
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
狀態 |
|
1 |
PVC管 |
Φ16 |
根 |
2 |
3米 |
散裝發出 |
|
2 |
PVC直通 |
Φ16 |
只 |
10 |
|
同上 |
|
3 |
PVC杯梳 |
Φ16 |
只 |
30 |
|
同上 |
|
4 |
扎帶 |
3×100mm |
包 |
1 |
500只/包 |
同上 |
|
5 |
M4*20螺絲（帶帽） |
200只/套 |
套 |
1 |
帶2只平墊、1只彈墊 |
同上 |
|
6 |
行線槽 |
3025 |
根 |
2 |
2米/根 |
同上 |
|
7 |
PVC線槽 |
40×20mm |
根 |
2 |
3米/根（白色） |
同上 |
|
25×15mm |
根 |
2 |
3米/根（白色） |
同上 |
||
|
13 |
管卡 |
16U型 |
只 |
30 |
|
同上 |
|
14 |
自攻絲 |
Φ6×15mm |
只 |
100 |
|
同上 |
六、實訓項目舉例
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23．三相異步電動機能耗制動控制線路
