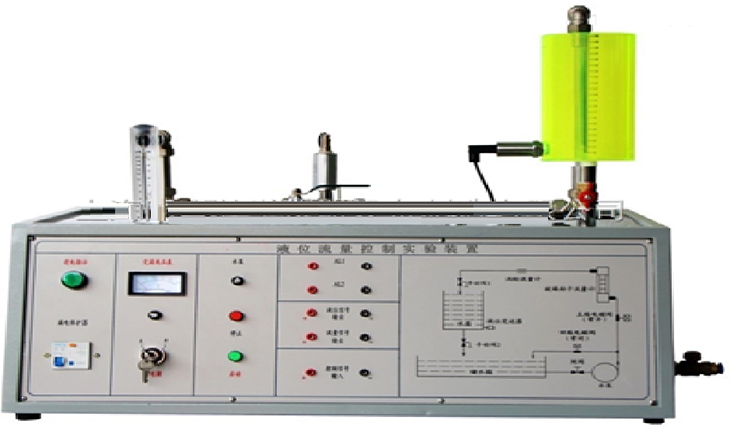

SB-YW1液位流量控制實驗裝置
一、產品概述
液位流量控制實驗裝置，傳感變送器感變送器為原裝進口，可對流量、液位（單容）組成閉環PID調節液位控制系統或PID調節流量控制系統。通過智能調節儀的通訊口與上位機通訊，控制參數可以在智能控制儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。
液位流量控制實驗裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗，結構特點是微小、緊湊、美觀、安全。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。
二、技術參數
工作電源：AC 220V±5％ 50HZ
額定功率：0.5KW
外形尺寸：500×350×500mm
三、液位/流量測控實驗裝置配置
1. 微型渦輪流量計
2. 液位壓力傳感器
3. 智能工業調節儀
4. RS485/RS232轉換器
5. 玻璃轉子流量計
6. 可控硅調壓模塊
7. 電磁閥
8. 微型有機玻璃實驗水箱
9. 微型不銹鋼儲水箱
10. 手動閥
11. 微型磁力泵
12. 晶體管液位繼電器
13. LED數字電壓表
14. 壓力表
三、實驗項目
傳感器實驗：
1、渦輪流量變送器工作原理認識實驗
2、 液位變送器的標定方法和工作原理的認識實驗
3、液位PID智能儀表控制實驗。
4、 液位PID上位機組態控制實驗。
5、流量PID智能儀表控制實驗。
6、流量PID上位機組態控制實驗。
7、研究分析不同P、I、D參數值對控制系統的動態特性、靜態特性的性能影響與評價。
8、利用中文組態軟件和實驗裝置，進行組態工程編程訓練實驗
