SBJC-01A3D虛擬機床及機床線路實訓裝置
一、整體構造及功能說明

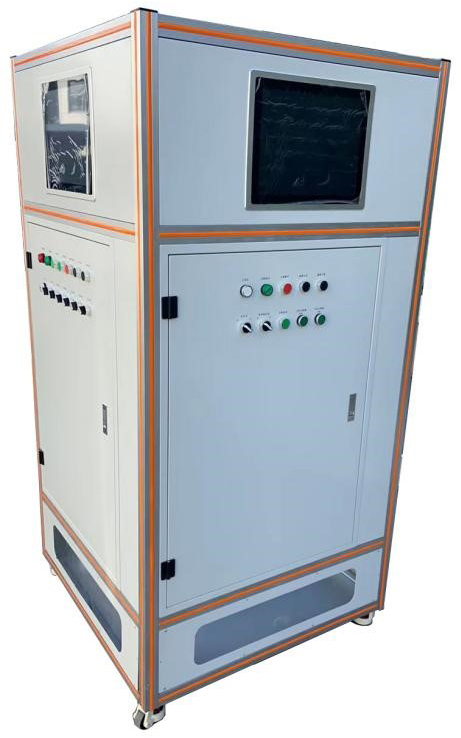

（1）3D虛擬機床及機床線路實訓裝置采用可移動屏柜式構架，采用40工業鋁型材+鐵制噴塑，尺寸900×900×1700mm（不包括腳輪）。裝置有四個面，每個面對應布置Z3050搖臂鉆床、M7120型平面磨床、X62W型萬能銑床、T68型臥式鏜床的電氣模擬線路，每個面安裝一個觸摸屏一體機，四個學生可同時進行實訓。
（2）3D虛擬機床及機床線路實訓裝置由機床電氣線路、模擬裝置、門板（包括按鈕）、轉換接口模塊、15寸觸摸屏一體機、3D虛擬機床軟件、三相漏電保護開關、三相相序檢測器、機床實訓線路圖紙等組成。
（3）3D虛擬機床及機床線路實訓裝置可進行Z3050搖臂鉆床故障診斷與維修實訓、M7120平面磨床故障診斷與維修實訓、X62W萬能銑床故障診斷與維修實訓、T68臥式鏜床故障診斷與維修實訓。
二、主要電氣部件及模塊功能與說明
（1）15寸觸摸屏一體機可以采用手指觸摸控制計算機運行，該一體機將對應的虛擬機床3D結構以及動作狀態通過動畫的形式展現出來。軟件上有機床的學習資料，可供學生邊練習邊體會機床的結構與電氣的關系。15寸觸摸屏一體機采用四線電阻式觸摸屏、windows操作系統、CPU 1.8G、4G內存、128G固態硬盤，用于安裝3D虛擬機床軟件。3D虛擬軟件包含Z3050搖臂鉆床、M7120型平面磨床、X62W型萬能銑床、T68型臥式鏜床的結構3D展示、操作狀態、機構運行等內容和功能，并可由機床電氣線路操控運動。每套3D虛擬機床及機床線路實訓裝置含4臺15寸觸摸屏一體機。
轉換接口模塊是與15寸觸摸屏一體機配合使用，用于將線路的動作結果轉換成計算機信號，以驅動計算機軟件中的虛擬機床進行相應的動作。
（3）每種機床的實訓線路圖粘貼在相應的屏柜門上，與線路完全符合；實訓時可直接使用該圖紙。
（4）三相相序檢測器安放在電機旁，用于檢測電機是否缺相以及電機的旋轉方向并燈光指示，把檢測的信息發送給轉換接口模塊。每套設備共需要14個三相相序檢測器檢測13臺電機，其中雙速電機需要兩個三相相序檢測器。
（5）三相漏電保護開關作為屏柜的總電源，需要開啟后，才能進行實訓考核。
三、模擬裝置功能與技術說明
（1）鉆床搖臂模擬裝置用于模擬鉆床搖臂的升降，安裝在電氣線路旁；采用滾珠絲杠滑臺，在滑臺上安裝機床專用組合開關，當升降到位時，組合開關先關的觸頭閉合或斷開。
（2）鉆床液壓模擬裝置用于模擬鉆床液壓部件的運動，采用直線電機模擬液壓缸的升降；并碰壓行程開關，與鉆床搖臂模擬裝置配合使用。
（3）鏜床變速?zèng)_動模擬裝置用于模擬鏜床的主軸變速?zèng)_動和進給變速?zèng)_動，采用直線光軸加轉動手柄，碰壓行程開關，完成變速?zèng)_動功能。
（4）銑床變速?zèng)_動模擬裝置模擬銑床主軸變速?zèng)_動和工作臺進給沖動，采用直線光軸加轉動手柄，碰壓行程開關，完成變速?zèng)_動功能。
（5）電磁吸盤模擬裝置模擬磨床工作臺零件加工電磁鐵工況，采用圓形電磁鐵，4MM鐵質工件（帶彈簧）。電磁鐵充磁，工件被電磁鐵吸��；電磁鐵失磁，工件回復到原位。
四、3D虛擬軟件技術說明
1)功能：信息化虛擬仿真上位機，交互式軟件接口實現與下位機通訊。采用軟件建模及上位機界面設計，實現與下位機的通訊功能（USB），實現上位機的虛擬仿真。
采用Unity 3D 也稱 Unity，實時三維動畫等類型互動內容的多平臺的綜合型開發工具；
使用引擎UnReal、CryENGINE、Havok Physics、Game Bryo、Source Engine，實現仿真動畫和實物實時同步；
2)3D仿真軟件模型包括：Z3050搖臂鉆床、M7120型平面磨床、X62W型萬能銑床、T68型臥式鏜床的結構3D展示、操作狀態、機構運行等內容和功能，并可由機床電氣線路操控運動。各模型均可任意放大、縮小和旋轉，具有直觀立體、真實互動的效果。
模型根據對每個電氣元器件的狀態采集，模型進行不同狀態的動作。
3)仿真驅動器主機：
電源： DC24V，≤200mA
數字I/O：14路輸入 支持DC3V-DC5V等不通電壓等級點位采集，無損接線，不破壞實際電路原理的電壓等級
信號輸出：12路輸出 支持DC24V電壓信號輸出，可實現外設設備控制
狀態指示：電源指示、I/O狀態指示、通訊狀態指示
支持通訊接口： 支持USB、RS485通信方式
通訊波特率： 9600
嵌入式系統： 內置μC/OS-III嵌入式系統
控制芯片： ARM Cortex-M3
尺寸： 145*90*40mm
3）備用通訊接口：
通過備用通訊接口，可以添加多路輸出接口，再增加繼電器控制板即可升級為智能考核系統，實現故障隨機設置，智能排故，智能評分功能。
五、配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
控制柜體 |
套 |
1 |
|
|
2 |
15寸觸摸屏一體機 |
套 |
4 |
|
|
3 |
Z3050搖臂鉆床控制電路 |
套 |
1 |
|
|
4 |
M7120型平面磨床控制電路 |
套 |
1 |
|
|
5 |
X62W型萬能銑床控制電路 |
套 |
1 |
|
|
6 |
T68型臥式鏜床控制電路 |
套 |
1 |
|
|
7 |
信息采集系統 |
套 |
4 |
|
|
8 |
3D虛擬軟件 |
套 |
1 |
|
|
9 |
電機組 |
套 |
4 |
帶相序繼電器 |
