SB-M7130K型平面磨床電氣技能實訓考核裝置
一、概述
M7130K型平面磨床電氣技能培訓考核實驗裝置”是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備�？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。
二、適用范圍
本裝置適用于M7130K平面磨床電氣控制的模擬與M7130K平面磨床電氣故障排除的技能考核。
三、技術性能
1、輸入電源：三相四線（～380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3、裝置容量：＜1KW
4、外形尺寸：1410mm×725mm×1535mm

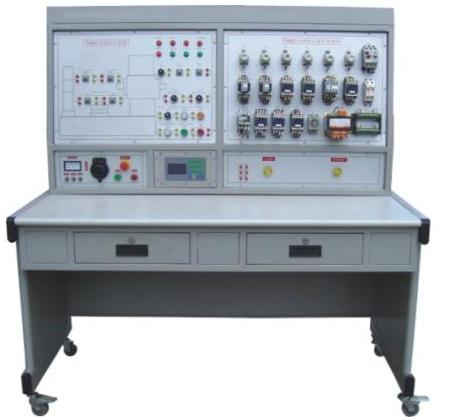

四、裝置的基本裝備
1、電源控制面板（鋁質面板）
（1）交流電源（帶有漏電保護措施）提供市電提供三相交流電源（380V）
（2）人身安全保護體系
電壓型漏電保護器：對線路出現的漏電現象進行保護,使控制屏內接觸器跳閘，切斷電源。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2、主令控制及圖示板（鋁質面板）面板上安裝有機床的所有主令電器及動作指示燈，機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。面板上印有M7130K平面磨床示意圖，可以很直觀地看出M7130K平面磨床的外形輪廓。
3、元器件安裝板面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。
4、三相異步電動機三個380V三相鼠籠異步電動機，分別用砂輪電動機、冷卻泵電動機和液壓泵電動機。
5、故障開關箱設有32個開關，其中K1到K24用于故障設置；K25到K32保留。
6、實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。
五、實驗項目及主要內容
1、學生熟悉常用低壓電器的機構、原理；
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3、提高學生的動手能力的技能操作水平；
4、通過對機床故障排除，完成機床常見故障的排除；
5、可以設置故障點做為維修電工的技能考核臺。
