SB-HGMG-10《焊、鉚工工藝學》示教陳列柜
為了滿足教學需求，不斷提高技工學校的培訓質量，強調了基本理論和基本技能的訓練。焊、鉚工在機械制造工業中，使兩個或兩個以上零件聯接在一起的方法有螺釘聯接、鉚釘聯接和焊接。焊接就是利用兩個物體原子間產生的結合作用來實現聯接，聯接后不能再拆卸，成為永久性聯接。本套陳列柜共分10個柜。本套陳列柜有第一代和第二代兩種形式。
一、《焊、鉚工工藝學》示教陳列柜，每個柜詳細內容如下
二、主要技術參數：
1、第一代陳列柜結構：上柜采用鋁合金制作，下柜柜式結構。
2、陳列柜尺寸：1200x400X178O
|
序號和名稱 |
陳 列 柜 內 容 |
|

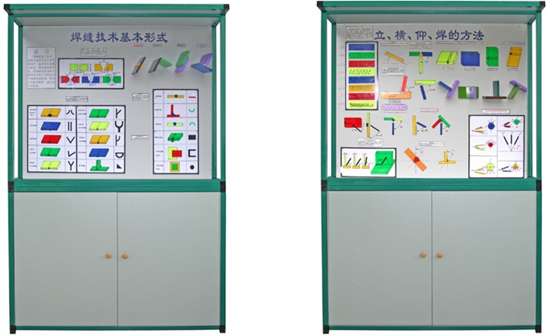

第一柜 焊縫技術基本形式 |
對接接頭、搭接接頭、角接接頭、T形接頭、I形坡口、Y型坡口、雙Y形坡口、帶鈍邊U形坡口、帶鈍邊雙U形坡口、基本符號（十幾種）、輔助符號（三種）、補充符號（三種） |
|
第二柜 立、橫、仰、焊的方法 |
常用的幾種運條方法：(直線形 往復直線形 鋸齒形 月牙形 正三角形 斜三角形 圓圈形 斜圓圈形)、焊縫收尾法、焊接位置（四種）、焊縫傾角、焊縫轉角、不同焊接位置的傾角和轉角（四種）、對接平焊時焊條角度、立焊時焊條角度、橫焊時的焊條角度、橫角焊時的焊條角度、仰焊時的焊條角度 |
|

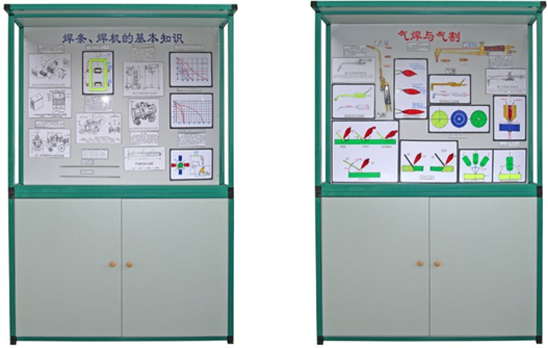

第三柜 焊條、焊機的基本知識 |
焊條組成示意圖、焊條實物、AX-320型弧焊發電機構造圖、AX-320型弧焊發電機外形圖、AX-320型弧焊發電機原理圖、AX-320型弧焊發電機的外特性曲線、BX-300型弧焊變壓器外形圖、BX-300型弧焊變壓器結構簡圖、BX-300型弧焊變壓器的外特性曲線、GS系列晶閘管弧焊整流器示意圖、GS系列晶閘管弧焊整流器結構圖、MZ1-1000型埋弧自動焊小車圖 |
|
第四柜 氣焊與氣割 |
低壓割炬的構造、低壓割炬的工作原理、低壓焊炬的構造、低壓焊炬的工作原理、氧炔焰的種類、焊炬與焊絲的位置、右向焊法和左向焊法、割嘴的傾斜角、割嘴與割件兩側夾角示意圖、氣割過程示意圖 |
|

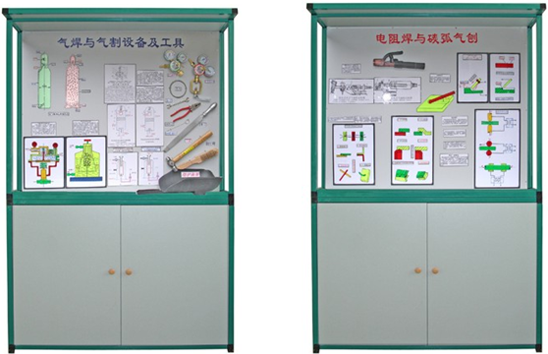

第五柜 氣焊與氣割設備工具 |
氧氣瓶與乙炔瓶構造、單級反作用式減壓器的構造、排水式乙炔發生器工作原理、中壓水封式回火保險器、中壓閉合式水封回火保險器、鋼絲刷、手錘、銼刀、鋼絲鉗、鐵絲、扳手、鋼質通針 |
|
第六柜 電阻焊與碳弧氣刨 |
碳弧氣刨示意圖、碳棒傾角、圓周送風式氣刨槍結構圖、碳弧氣刨的夾碳缺陷、碳棒的銅皮剝落情況、電阻焊的分類、電流通過焊件接觸點的情況、 點焊接頭形式、縫焊接頭形式 |
|

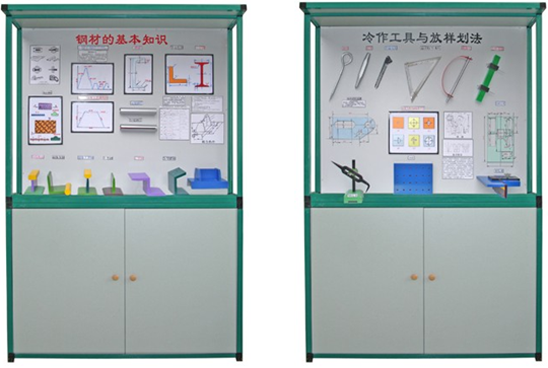

第七柜 鋼材的基本知識 |
軋制鋼材示意圖、花紋鋼板、鋼管、槽鋼的斷面圖、鋼的熱處理、W18Cr4V鋼熱處理工藝曲線、角鋼、工字鋼、異型鋼材、組合構件計算、幾種主要鋼材的名稱、形狀和尺寸表示方法 |
|
第八柜 冷作工具與放樣劃法 |
劃針、普通劃規、長桿劃規、900角尺（扁平的、帶肋的）、樣沖、劃線盤、曲線尺、劃線規、平臺、放樣基準的選擇、樣板上的孔的標注方法、墻板的放樣程序、油箱蓋板 |
|

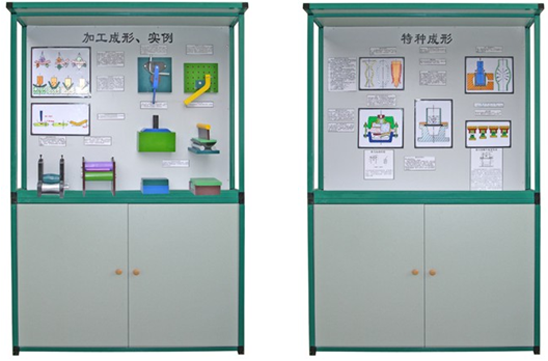

第九柜 加工成形實例 |
卷板機的工作原理、雙曲率鋼板的卷彎、角鋼的手工彎曲、槽鋼彎曲模、手工彎管裝置、彎曲過程、瓦片壓制、單角和雙角壓模、局部加熱引起的角變形 |
|
第十柜 特種成形 |
爆炸成形示意圖、爆炸成形零件、橡皮成形過程、液壓－橡皮模成形裝置 、液壓－橡皮模脹形 |
