序號與名稱 |
陳列柜內容 |
規格 |
|
第一柜

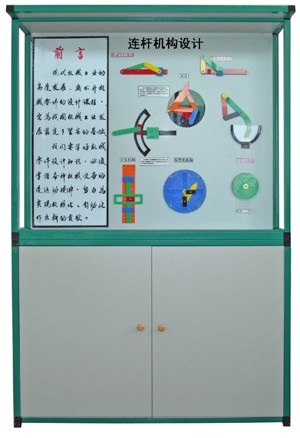

連桿機構設計 |
曲柄搖桿機構 正弦機構 攪拌器機構 雷達 雙轉塊機構 曲柄滑塊機構 雙滑塊機構 |
陳列柜尺寸：1250×430×1780mm
第一代上柜采用鋁合金制作；第二代陳列柜上下柜整體框架全部采用彩色塑鋼制作，外形美觀，堅固耐用。
|
|
第二柜

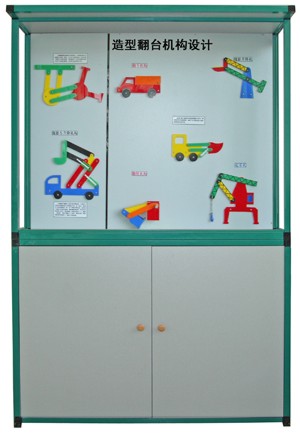

選型翻臺機構設計 |
翻轉機構 攝影車升降機構 萬能繪圖儀 挖土機 翻斗機構 起重機 攝影升降機 |
|
第三柜

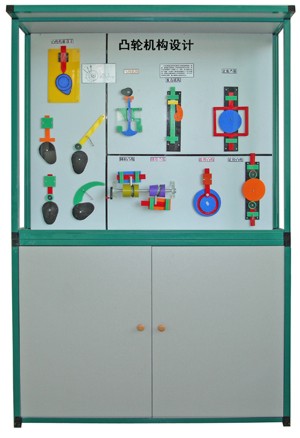

凸輪機構設計
|
定寬凸輪 定徑凸輪 滾子 平底 圓柱凸輪 錐形凸輪 內槽凸輪 氣閥機構 盤形凸輪
凸輪輪廓設計 重力機構 |
|

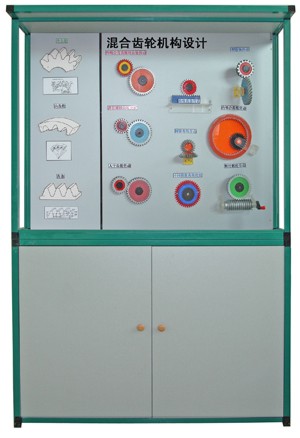

第四柜
混合齒輪機構
|
外齒輪參數 內齒輪參數 齒條參數 外嚙合直齒圓柱齒輪傳動 人字齒輪傳動 非圓齒輪傳動 斜齒圓柱齒輪傳動 內嚙合齒輪傳動 不同模數齒輪比較 蝸桿蝸輪傳動 圓錐齒輪傳動
齒輪齒條傳動 |
|
第五柜

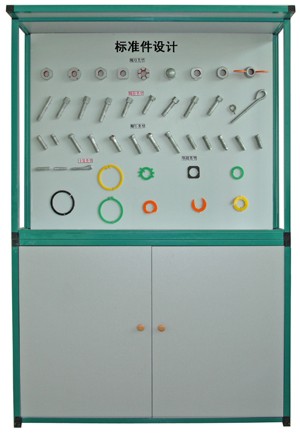

標準件設計 |
螺栓類型11種 螺釘類型12種 墊圈類型6種 螺母類型9種 卡簧類型3種 銷釘類型3種 |
|
第六柜

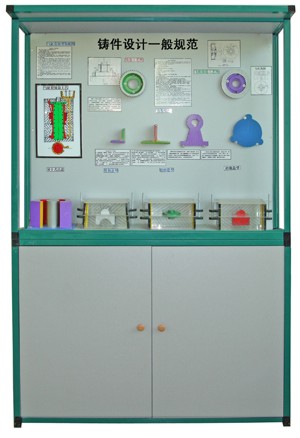

鑄件設計一般規范 |
氣缸套鑄造工藝圖 飛輪鑄造工藝圖 鑄造工藝圖 挖砂造型 脫箱造型 對分式芯盒 各種鑄件4件 砂箱造型 |
|

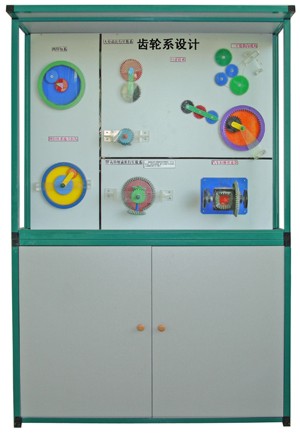

第七柜
齒輪系設計
|
行星輪系 周轉輪系輸出機構 實驗特定的運動 三星輪換向機構 汽車后橋差速器 大傳動比行星輪系 周轉輪系 錐齒輪組成的行星輪系及轉化機構 錐齒輪組成的行星輪系 |
|
第八柜

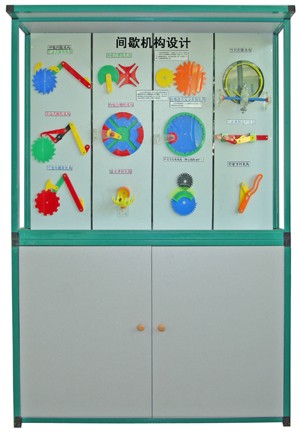

間歇機構設計
|
單動式棘輪機構 內嚙合槽輪機構 外嚙合不完全齒輪機構 內嚙合不完全齒輪機構 球面槽輪機構 空間間歇機構 可變向棘輪機構 雙動式棘輪機構 停歇曲柄連桿機構 外嚙合槽輪機構 不完全齒輪機構 停歇導桿機構 |
|
第九柜

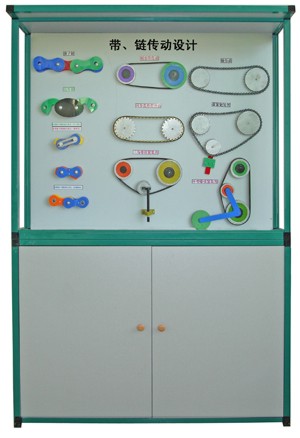

帶、鏈傳動設計 |
圓形帶傳動 滾子鏈 張緊鏈裝置 平型帶張緊裝置 套筒滾子鏈的接頭形式（開口銷）
套筒滾子鏈的接頭形式（彈簧夾） 套筒滾子鏈的接頭形式（過渡鏈接） 齒形鏈 鏈傳動
三角帶張緊裝置 同步齒形帶傳動
第十柜 螺紋、螺旋設計 |
|
第十柜

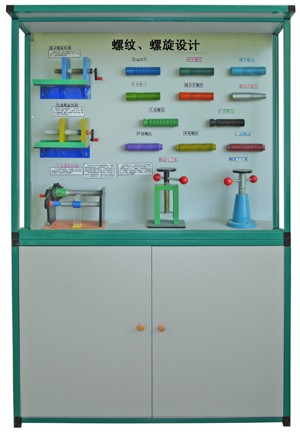

螺紋、螺旋設計 |
微動螺旋機構 圓柱管螺紋 三線螺紋 普通螺紋 右線螺紋 梯形螺紋 左線螺紋 矩形螺紋 雙線螺紋 螺旋千斤頂 單線螺紋 螺旋壓力機 車床進給機構 圓錐管螺紋 快速螺旋機構 鋸齒螺紋 |
