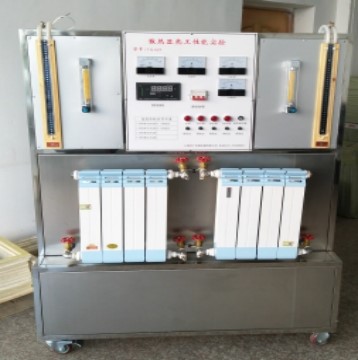

SB-536散熱器熱工性能實驗臺
一、 產品應用范圍:
可測定散熱器的傳熱系數,計算并分析散熱器的散熱量與熱媒體流量和溫差的關系,可進行散熱器的阻力測試。
二、產品使用工作環境:
2.1工作環境溫度: 0-40℃。
2.2工作環境濕度: < 80%。
2.3電源:三相380V。
三、技術及性能參數:
3.1水箱:304不銹鋼,在水箱底部設置排水口及閥門,便于排水;
3.2散熱器:2種不同的散熱器;
3.3流量計:轉子流量計接口口徑DN15,流量范圍16-160L/h。
3.4水泵:功率150W,揚程:15米,流量:1m3/h。
3.5實驗臺外形尺寸:1200×500×1800mm
4、主要配置:
序號 |
名稱 |
規格型號 |
數量 |
1 |
移動式鋼制實驗臺 |
帶輪子 |
1臺 |
1 |
移動式鋼制實驗臺 |
帶輪子 |
1臺 |
2 |
不銹鋼水箱 |
304不銹鋼 |
1只 |
3 |
電加熱器 |
不銹鋼 |
1套 |
4 |
循環水泵 |
150W |
1只 |
5 |
鋁合金防腐散熱器 |
定制 |
2套 |
6 |
轉子流量計流量 |
LZB-10 |
2套 |
7 |
流量調節閥 |
|
1套 |
8 |
壓力計 |
|
1套 |
9 |
水溫調節器 |
|
1套 |
10 |
溫度測量儀表 |
J838 |
1套 |
11 |
溫度變送器 |
K型熱電偶 |
1套 |
12 |
電壓表 |
44L1 |
1套 |
13 |
電流表 |
44L1 |
1套 |
