SBHY-15樓宇變頻恒壓供水技能實訓裝置
樓宇變頻恒壓供水技能實訓設備由可編程序控制器、變頻器、水泵、電動機、水箱、管道等組成套裝置，可完成PLC編程控制、變頻參數修改、輸出水壓恒定控制等實訓項目。PLC采用變頻器采西門子或三菱品牌。電機功率300w.電源電壓380V，變頻范圍：25-50Hz,壓力控制范圍，4-35kPa可調.
一、系統概述

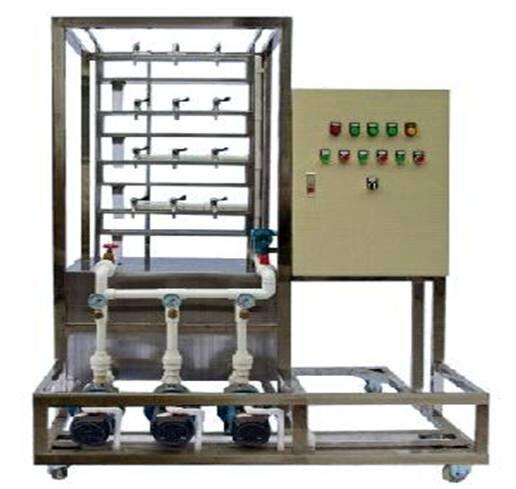

樓宇變頻恒壓供水技能實訓裝置"集PLC、變頻調速、過程控制、工程組態技術于一體。它由三層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、家用水龍頭、蓄水池等工程設備�？刂破脚_采用PLC+變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。它是一款適合于大學及中、高職院校電氣自動化、樓宇自動化、建筑電氣、智能建筑等專業的綜合型實訓設備。
二、系統特點
控制平臺采用PLC+變頻器的開放式控制結構，提供組態軟件和PLC開發環境，可以讓學生自行設計控制方案，靈活性強。
控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。
控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方式，當自動控制失效時，系統由手動控制方式運行。
控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬三層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由3臺水泵構成，其中1臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模擬大樓給排水系統的典型結構。
三、技術參數
輸入電源：三相四線～380V±10% 50Hz
環境溫度：+4℃～+45℃
裝置容量：＜5kVA
整機外形尺寸： 1200mm×800mm×1650mm安全保護：具有漏電自動保護裝置，短路保護。
四、實訓項目
結構認識與調試
單泵控制變頻恒壓供水
生活水系統靜態壓力控制
生活水系統動態壓力控制
生活水系統的分時控制
夜間休眠模式下的供水
消防狀態控制
綜合控制系統
五、基本配置
電源控制屏（鐵質雙層亞光密紋噴塑結構）
(1)交流電源（帶有過流保護）：單相交流電 220V 50Hz
三相交流電 380V 50Hz
(2)PLC采用三菱FX2N可編程控制器，提供了PLC開發環境，可以讓學生自行設計控制方案。
(3)變頻器采用三菱變頻器1.5KW
(1)生活供水管網的恒壓供水
(2)可實現以天為周期的定時控制壓力控制，以適應供水壓力變化的需求
(3)夜間可啟動休眠小泵運行實現最大限度節能，實現小流量下的生活供水
手動控制裝置
控制系統采用手動控制和自動控制兩種控制方式，手動控制器在實際工程應用中具有十分的重要性，在該裝置當中加入該裝置具有如下作用：
(1)在自動控制器失效的狀態下，手動控制系統可以保證系統的可靠運行
(2)在系統投入自動控制前，可用手動控制器檢驗動力線路和動力設備的運行工況，可靠保護PLC和變頻器設備
恒壓供水模型
供水模型全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬三層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由3臺水泵構成，其中一臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能生動模擬大樓給排水系統的典型結構
監控軟件
配備監控系統軟件,可以實現對供水過程的全監控。實現控制系統的參數整定和狀態分析。提供組態軟件，可以讓學生自行設計監控界面。
六、實際配置清單
|
1．交流接觸器 |
6 |
|
2．三相漏電開關 |
1 |
|
3．單片斷路器 |
2 |
|
4．熱繼電器 |
3 |
|
5．熔斷器 |
6 |
|
6．變頻器 |
1 |
|
7．PLC |
1 |
|
8．水泵 |
3 |
|
9．壓力變送器 |
1 |
|
10．指示燈 |
若干 |
|
11．按鈕 |
若干 |
|
12．不銹鋼架子 |
1 |
|
13．水閥 |
10 |
|
14．壓力表 |
4 |
|
