SBKJ-I5家用冷水式中央空調實訓裝置
一、產品概述
教學用冷水式中央空調教學系統可讓學生進行水管式中央空調系統故障診斷和維修技能實訓。該設備根據制冷和空調運用與維修專業的《制冷中央空調裝置的安裝操作與維修》、《制冷中央空調自動化》等教材設計。通過中央空調各組成部件與系統的結構、作用、原理認知；中央空調系統運行管理與維護；中央空調系統的測定與檢修及相關安全操作技術等實訓，培養學生理論聯系實際的素質，使學生達到國家職業標準中央空調系統操作員、制冷工、高級技師實訓考核相應的實操能力。適應于職業院校、技工院校等用于制冷專業中級、高級、技師等教學實訓、考核鑒定等。

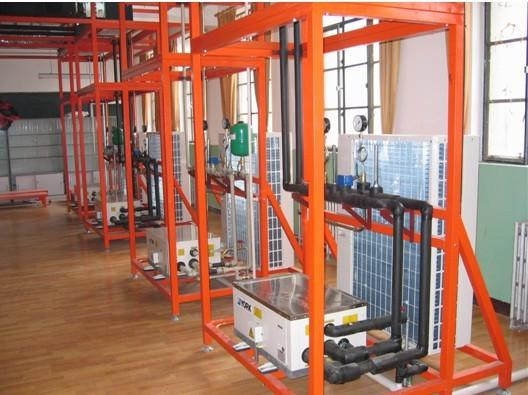

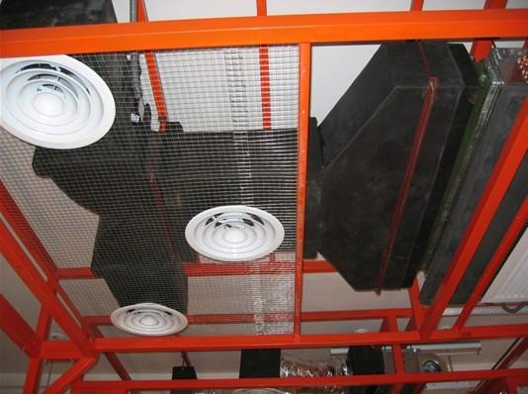

風管圖片
二、系統組成
中央空調訓練裝置有制冷系統、水系統、空氣系統、電氣系統、支撐系統…組成.
1、制冷系統：全封閉壓縮機、風冷冷凝器、熱力膨脹閥、蒸發器、四通換向閥
2、水系統：冷媒水泵、補水閥、風機盤管、水流開關、壓力表、溫度表、閥門管道、排氣閥、過濾器、定壓罐
3、空氣系統：風機盤管、靜壓箱、風管、風口、電動風閥
4、電氣系統：主機控制器、風機盤管控制器、控制箱、配電箱、溫度傳感器、壓力開關
5、支撐系統： 用于支撐或吊裝主機、水管、電線、控制器、風機盤管、風道、風口等，采用活連接的形式拼裝而成。具體結構根據現場實際情況確定。
三、實訓項目
1、制冷專用工具實訓
2、制冷系統故障處理實訓
（1）缺氟 （2）氟過多 （3）四通換向閥故障 （4）冷凝器堵塞 （5）壓力開關故障 （6）室內溫度傳感器開路 （7）室外溫度傳感器開路
（8）冷凝風扇繼電器故障 （9）壓縮機繼電器故障 （10）電源故障 （11）微電腦控制板故障 （12）主控制器故障
3、中央空調冷煤水系統故障處理實訓
（1）水流開關故障 （2）管道堵 （3）未排氣 （4）風機盤管故障 （5）風機盤管溫度控制器故障 （6）風機盤管電動閥故障 （7）水泵故障
（8）補水閥故障 （9）管道泄露故障
4、中央空調冷水機組調試實訓
（1）風機盤管電氣接線與調試 （2）冷水機組電氣接線與調試 （3）空調系統上水調試 （4）空調系統功能調試 （5）空調系統送風溫度測試與調整
5、中央空調水管路連接實訓
6、風管式空調機組電路實訓
四、主要特色
1、真實的場景，真實的設備，按教學要求，將制冷系統、水系統、空氣系統、電氣系統一體化。
2、可完成從基本技能到高級維修的多層次訓練，具有工位，4人一套設備，訓練質量高。
五、技術參數
1、電源：三相五線AC380V±10% 50Hz
2、工作環境：工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m
3、壓縮機輸入功率：3P 總輸入功率：3kw
4、安全保護：微電腦自動控制，具有溫度控制和流量、高低壓、過電流、電源過欠壓、防凍等功能
5、水泵揚程>10m，水泵流量：1.6m3 /h
6、噪音dB:<60dB
風冷式冷水機是將常溫的水通過冷水機制冷到一定的溫度以強化冷卻模具或機器，作為單機使用，散熱裝置為內置之風扇，主要有三個相互聯系的系統：制冷劑循環系統、水循環系統、電器自控系統。

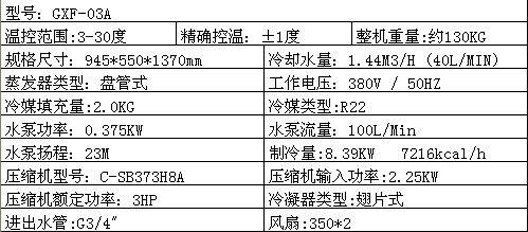

六，主機參數：

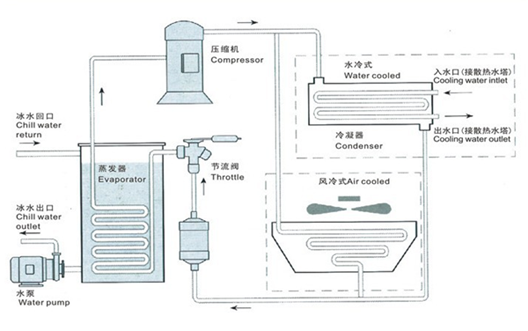

結構示意圖：
機組特點：
1、機體為全金屬烤漆面框，防銹防震動處理，低噪音、高效換熱材料；機器安裝方便，清洗容易，底部安裝腳輪移動方便，能有效節省時間提高工作效率；
2、制冷心臟采用日本全新進口壓縮機，全封閉渦旋式，密封低噪，高效省電且使用壽命長；
3、冷凝器采用立式殼管式的設計，蒸發器銅管采用高效內螺紋銅管，能有效提高熱效果，清洗方便；
4、水泵精選臺灣大流量高揚程水泵，使用安全超靜，省電耐用．機體內置不銹鋼水箱，清洗方便快捷．水箱內含有浮球自動補水裝置,可用來測量并控制水位，從而有效地為客戶節省時間并提高工作效率；
5、外轉子大風量軸流風扇，金屬扇葉堅固可靠，不變形及老化，更適應工業的高負荷應用；
6、微電腦LED數顯控制器，具備溫度顯示、設定溫度、自動調節凍水溫度及壓縮機延時保護功能；采用觸摸式防水防塵控制面板，冷水機,冰水機,凍水機,冷卻機,冷凍機制冷溫度3～30℃可調．控制系統采用模塊化設計，并裝有系統進酸堿保護電流過載保護高低壓保護及時間延時保護等多項保護裝置；
7、內置電子水位指示及報警裝置，操作人員通過控制面板就能掌握凍水箱的水位情況，及時補水，低水位自動報警；無需長期連接補水管，使用極為方便；
8、制冷范圍由1.8kw至168kw(1,1548-12,900KCAL/H)，冷凍水出水溫度由5℃至25℃，低溫冷凍水出水溫度由-5℃至-25℃。機組配置多重保護裝置.
|
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
|
1 |
中央空調機主機 |
CXF-03A |
1 | |
|
2 |
臥式暗裝風機盤管 |
FP-34 |
臺 |
1 |
|
3 |
新風機組 |
(三排管) |
臺 |
1 |
|
4 |
空調冷凍水循環泵 |
臺灣管道泵 |
臺 |
1 |
|
5 |
防雨百葉風口 |
500×200 |
個 |
1 |
|
6 |
單層百葉回風口 |
400×200 |
個 |
1 |
|
4 |
風閥 |
250×160 |
個 |
1 |
|
18 |
方形散流器 |
150 |
個 |
1 |
|
19 |
管道風機 |
個 |
1 | |
|
10 |
風管接頭 |
250×160 |
1 | |
|
11 |
Y形過濾器 |
個 |
1 | |
|
12 |
水路除垢儀 |
臺 |
1 | |
|
13 |
90°彎頭 |
DN20~ |
個 |
20 |
|
14 |
三通 |
水管 |
個 |
30 |
|
15 |
塑料PPR軟管 |
DN20 |
米 |
10 |
|
16 |
風管 |
250×160 |
㎡ |
1 |
|
17 |
200×160 |
㎡ |
1 | |
|
18 |
160×160 |
㎡ |
1 | |
|
19 |
風管止回閥 |
250×160 |
個 |
1 |
|
10 |
風管支架 |
角鋼 |
kg |
21 |
|
21 |
橡塑保溫材料 |
20mm |
㎡ |
3 |
|
22 |
截止閥 |
DN20~ |
個 |
3 |
|
23 |
靜態平衡閥 |
DN20 |
個 |
2 |
|
24 |
止回閥 |
DN20/ |
個 |
4 |
|
35 |
電動兩通閥 |
個 |
1 | |
|
36 |
壓力表 |
0~2.5MP |
個 |
2 |
|
37 |
水壓力表 |
只 |
3 |
