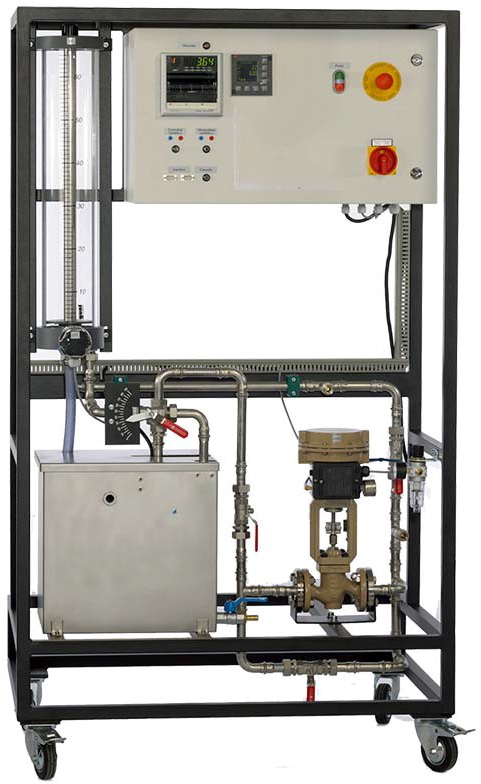

SB-RT512氣動薄膜控制閥與電氣安裝閥門定位調校實訓置
一、概述
氣動薄膜控制閥與電氣安裝閥門定位調校實訓平臺的設計結合了目前大中專院校《化工測量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《非電量測量與控制技術》、《過程控制》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試及使用有一定的了解，并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識。

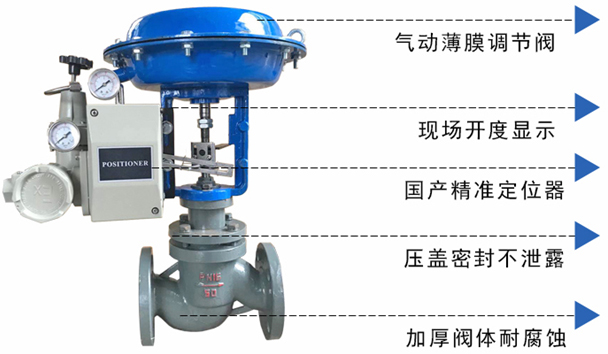

氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置，又被稱氣動執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥，以維持生產的正常進行。
二、技術參數
儲存罐：30L
離心泵功耗：250W、大流量：150L/min、速度：2800min-
壓力傳感器：0...100mbar
控制閥DN20：4,0m?/4-20MA
尺寸和重量
長寬高：1000x700x1750mm
重量：約124Kg
三、閥技術參數：
1、全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
2、閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
3、執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
4、ZJHPW型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
5、ZJHPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合
閥體、閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
|
公稱通徑 DN mm |
20 |
||||||||||||
|
額定流量系數Kv |
直線 |
6.9 |
|||||||||||
|
等百分比 |
6.3 |
||||||||||||
|
額定行程 L(mm) |
16 |
||||||||||||
|
膜片有效面積 (cm2) |
280 |
||||||||||||
|
信號范圍 (kPa) |
20 ～ 100 、 40 ～ 200 、80 ～ 240 |
||||||||||||
|
氣源壓力 (MPa) |
0.14 、 0.25 |
||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||
|
固有可調比 |
50 |
||||||||||||
|
允許泄漏量 |
硬閥座不平衡型： IV 級 軟閥座： VI 級 |
||||||||||||
|
公稱壓力 PN(MPa) |
1.0 、 1.6 、 4.0 、 6.4 |
||||||||||||
|
工作溫度 ( ℃ ) |
常溫型 |
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250 |
|||||||||||
1、位式調節
由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、上下水箱等組成。
上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號送至進入控制儀，與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。其設置方法及操作方式調節控制儀使用說明書。
2、PID調節
由水泵、電動調節閥、水位傳感器、PID調節控制儀、上下水箱等組成。
3、上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號，進入PID控制儀，與給定值比較以控制水位。給定值及控制參數由PID調節控制儀參數設置，其中P、I、D參數可以手動設置，也可以由控制儀進行自整定。其設置方法及操作方式調節控制儀使用說明書。
4、實驗操作步驟：
把下水箱的水充滿；
接通電源；
啟動水泵，檢查系統不得漏水；
設置給定參數，本設備要小于一米,一般設置0.6米左右（600mm左右）；
調節模擬輸出排水量；
調節供水壓力；
等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值，紀錄于事先設計的記錄表格中；
五、系統組成
1、被控對象（不銹鋼4040）：
2、動力系統：氣泵1套電壓220V,壓力0.6KG
3、有機玻璃水箱：1套
4、儲水箱：1套
5、液位檢測：擴散硅壓力變送器、電容式壓力變送器和擴散硅差壓變送器
6、調節閥：1套電動控制氣動
7、閥門：若干
8、智能調節儀：2個
9、開關電源：1個漏電保護器：1個控制開關：2個
六、基本實訓項目
1、實訓裝置的結構組成和系統認識
氣動薄膜閥實訓系統認識
氣動薄膜閥實訓裝置硬件組成
氣動薄膜實訓系統軟件介紹
氣動薄膜離心泵的性能參數和特性曲線
氣動薄膜電動調節閥的工作原理及特性認識
氣動薄膜電動調節閥工作原理概述
氣動薄膜調節閥的流量特性測試
氣動薄膜電動調節閥的流量系數
氣動薄膜電動調節閥的主要技術指標
