PLC可編程控制器實驗臺（三菱FX3U-48MR、變頻、觸摸屏）

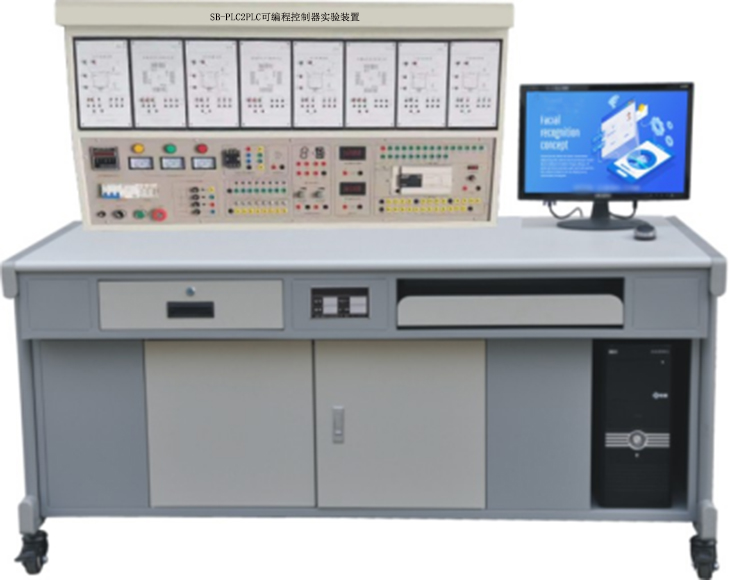

SB-PLC2PLC可編程控制器實驗臺（變頻、觸摸屏）
PLC可編程控制器實驗臺 （含變頻、觸摸屏）可編程控制器（PLC）實驗室設備由上海碩博教儀制造企業"碩博科教"提供，采用三菱、西門子、PLC可編程控制器實驗裝置 （含變頻、觸摸屏）可編程控制器（PLC）實驗室是我系重要的實驗室之一，學生在該實驗室中可以自定設計方案完成課內實驗，也可以自擬題目進行課外實驗，加深學生對可編程控制器的理解，提高學生的實際動手能力�？删幊炭刂破鲗�(shí)驗室除承擔可編程控制器課程的原理、編程及基本應用實驗、綜合應用實驗等教學任務外，還承擔電子信息工程和自動化專業學生的課程設計、畢業設計等工作，采用西門子S7-200編程控制器，支持PLC基礎實驗：PLC的基本指令編程練習、裝配流水線的模擬控制、五相步進電機的模擬控制實驗、十字路口交通燈控制實驗、水位控制實驗等；PLC網絡控制實驗：PLC主機網絡實驗、PLC通訊實驗、四層電梯實物模型控制等。
可編程邏輯控制器(PLC)技術一項實用性較強的技術。實驗是可編程邏輯控制器課程教學的重要環節，通過實驗可以使理論教學和實踐能力的培養相結合，以理論指導實踐，以實踐驗證基本理論；同時對提高學生對所學知識的綜合運用能力，加強學生動手和實踐能力，提高學生就業競爭力具有重要的意義。
一、PLC可編程控制器實驗裝置技術性能：
輸入電源：三相四線（或三相五線）～380V±10% 50Hz；裝置容量：＜0.5kVA、重量：100kg；外形尺寸不小于 ：1700mm×700mm×1500mm。
2、實訓臺要求：實訓臺要求為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方，具有漏電壓、漏電流保護裝置，安全符合國家標準。
3、控制屏要求：要求采用鐵質雙層亞光密紋噴塑結構，鋁質面板。
（1）交流電源控制單元：三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
（2）服務管理器平臺：要求具有定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
（3）電源及儀表平臺：直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～30V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、直流24V繼電器、信號轉換座若干。
二、PLC可編程控制器實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱等組成。
（一）功能、特點
1）實驗臺包括
A．直流電壓：0～15V可調輸出；直流電流：0～20mA；
B．～220V通過安全插座輸出
C．三相四線380V輸出，由三只電壓表指示輸出電壓
D．0-30V/2A直流穩壓電源輸出
2）PLC主機及實驗?zāi)K的輸入輸出端口均已引到面板上。采用插拔式自鎖線連接實驗，輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。
4）PLC主機配置
配置三菱FX3U-48MR PLC主機， 24路數字量輸入/24路數字量輸出，集成通訊接口。
5）實訓桌
實訓桌為全鋼結構，桌面為防火、防水、耐磨高密度板；采用電腦桌實訓桌一體化設計，實訓桌下部設有抽屜柜，左邊位雙開門柜用于存放實訓模塊，中間設有兩個大抽屜用于放置工具及資料，右邊為電腦主機放置柜，電腦主機柜和抽屜上方設有鍵盤托架，造型美觀大方。
（二）實驗項目
1)PLC基本技能實訓
1.PLC認知實訓
2.PLC仿真實訓
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗
6．與、或、非邏輯功能實驗
7．定時器、計數器功能實驗
2)PLC模擬控制應用實訓
1．自動裝配流水線模擬控制
2．加工中心模擬控制
3．多種液體混合裝置模擬控制
4．自動售貨機模擬控制
5．搶答器模擬控制
6．自控軋鋼機模擬控制
7．音樂噴泉模擬控制
8．四節輸送帶模擬控制
9．四層電梯模擬控制
10．機械手控制模擬控制
11．水塔水位模擬控制
12．自控成型機模擬控制
13．自動送料裝車模擬控制
14．郵件分揀模擬控制
15．八段數碼管模擬控制
16．天塔之光模擬控制
17．交通信號燈模擬控制
3）PLC、三相電機技能實訓
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△啟動控制
3.PLC控制的三相異步電動機啟動停止控制
4）PLC、變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.外部端子點動控制
4.變頻器控制電機正反轉
5.多段速度選擇變頻調速
6.變頻器無級調速
7.基于PLC數字量控制方式的多段速
5）PLC、觸摸屏技能實訓
1.觸摸屏指示燈對象實驗
2.觸摸屏開關對象實驗
3.觸摸屏數據顯示實驗
4.觸摸屏數據輸入實驗
5.觸摸屏對象實驗
（三）PLC實訓模塊
|
序號 |
名稱 |
型號 |
|
|
PLC主機掛箱 |
采用三菱FX3U-48MR,數字量24點輸入/24點輸出 |
|
|
實訓掛箱一 |
裝配流水線/加工中心/多種液體混合裝置/自動售貨機 |
|
|
實訓掛箱二 |
搶答器/自控軋鋼機/音樂噴泉/四節輸送帶 |
|
|
實訓掛箱三 |
四層電梯/機械手控制/水塔水位/自控成型機 |
|
|
實訓掛箱四 |
自動送料裝車/郵件分揀/八段數碼管/天塔之光/交通信號燈控制 |
|
|
變頻器掛箱 |
配置三菱FR-D720 0.4KW變頻器,變頻器為一體式變頻器，它將整流、逆變單元合在一起了。帶矢量軸，實現矢量控制，帶面板。 |
|
|
觸摸屏實訓掛箱 |
采用昆侖通態7英寸彩色大屏， TPC7062TI，1個232串口，1個485接口，1個以太網接口 |
四、配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
|
電源、信號源、儀器控制屏 |
臺 |
1 |
|
|
|
|
實訓考核桌 |
張 |
1 |
|
|
|
|
PLC實訓模塊 |
塊 |
1 |
實訓掛箱一 |
裝配流水線/加工中心/多種液體混合裝置/自動售貨機 |
|
|
|
|
|
實訓掛箱二 |
搶答器/自控軋鋼機/音樂噴泉/四節輸送帶 |
|
|
|
塊 |
1 |
實訓掛箱三 |
四層電梯/機械手控制/水塔水位/自控成型機 |
|
|
|
塊 |
1 |
實訓掛箱四 |
自動送料裝車/郵件分揀/八段數碼管/天塔之光/交通信號燈控制 |
|
|
|
塊 |
1 |
實訓掛箱五 |
繼電器控制實驗掛箱（一） |
|
|
PLC主機掛箱 |
套 |
1 |
FX3U-48MR |
|
|
|
變頻器掛箱 |
塊 |
1 |
D720 |
|
|
|
觸摸屏實訓掛箱 |
塊 |
1 |
7英寸 TPC7062TI |
|
|
|
三相電機 |
臺 |
1 |
交流380V/△/Y/180W |
|
|
10 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
|
|
實驗導線 |
條 |
15 |
藍色Ф4自鎖線（100CM） |
|
|
|
|
條 |
15 |
綠色Ф4自鎖線（100CM） |
|
|
|
|
條 |
2 |
黑色Ф4自鎖線（100CM） |
|
|
|
|
條 |
6 |
黃色Ф4自鎖線（30CM） |
|
|
|
|
條 |
2 |
黃色Ф4護套自鎖線（100CM） |
|
|
|
|
條 |
2 |
綠色Ф4護套自鎖線（100CM） |
|
|
|
|
條 |
2 |
紅色Ф4護套自鎖線（100CM） |
|
|
|
|
條 |
3 |
黃色Ф4護套自鎖線（50CM） |
|
|
|
|
條 |
2 |
綠色Ф4護套自鎖線（500CM） |
|
|
|
|
條 |
2 |
紅色Ф4護套自鎖線（500CM） |
|
|
11 |
計算機 |
臺 |
1 |
自備 |
|
