網絡型普通車床電氣技能實訓考核裝置

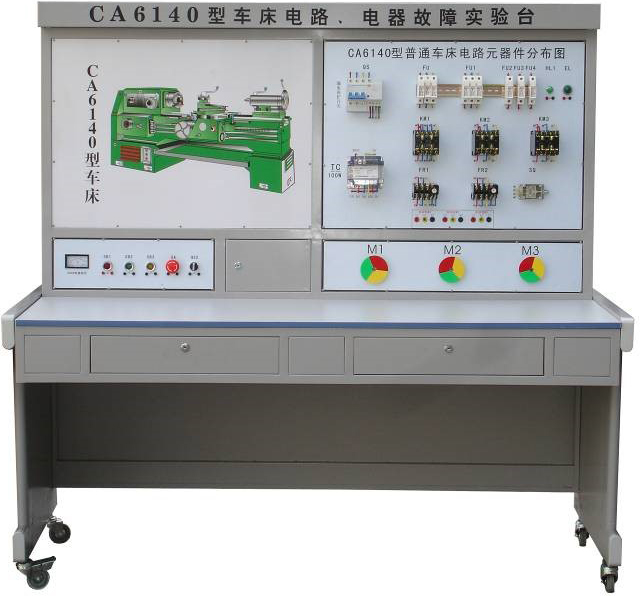

SBWS-C6140網絡型普通車床電氣技能實訓考核裝置



C6140普通車床電氣技能實訓考核裝置,是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所(站)等單位電氣控制內容的教學、考核而研制的,可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障,學生借助原理分析,全方位真實的機床電氣故障排除訓練,是進行技能培訓考核的理想設備,教學效果顯著。

一、實驗裝置的基本配置

1、交流電源(帶有漏電保護措施):提供三相交流電源(380V

2、人身安全保護體系:屏上裝有電壓型漏電保護裝置,控制屏內或強電輸出若有漏電現象,即切斷電源,確保實驗進程安全。

3、機床立體彩圖:面板上印有每種機床的彩色立體外形圖,可以很直觀地看出各種機床的外形輪廓,機床形態逼真。

4、三相異步電動機:實驗臺裝有3臺三相鼠籠式異步式電動機,分別用作主軸電動機、進給電動機、冷卻泵電機等。

5、無線智能考核系統:教師用智能考核系統設置故障點的工作情況,學生用萬用表等工具判斷出故障的位置,然后輸入相應的故障點號,按確定鍵故障點提交,故障自動排除,考核結束。

考核器采用優質PVC模具一次成型,表面貼彩色PVC面板?己似髯髠連接考核模塊及進項電源。外形規格263X183X96mm。

·考核鍵采用數字化觸摸式按鍵,手感清晰、反應敏捷。

·人機界面采用藍光3.2液晶顯示屏,操作簡單明了,具有很好的互交性。

·數據傳輸采用高質量無線網絡模塊,保證數據傳輸?shù)木嚯x和精確度。

·電路設計優化合理,生產工藝嚴格完善,保證機器的可靠性和穩定性。

·可設置最多達60個故障點(擴容后)。

·故障編號可以隨意更改。

·每個故障點都可以設置為開路或短路故障。

·設置的參數在斷電后不會丟失。

·輸出繼電器的觸頭容量達5A/AC250V,既可以用于強電,又可以用于弱電。

·采用獨立開關電源供電,輸入電壓范圍寬,體積小、重量輕、效率高。

考核系統功能說明:

1、具有自動評分參數設置、考核時間設置及倒計時、重復考號報警等功能;

2、可選擇指定故障考核方式或隨機故障考核方式;

3、隨機故障考核方式下系統具有自動出題功能、使每次的故障都不相同;

4、隨機故障考核方式可設置故障范圍及故障數量;

5、自動保存80位考生的考號、分?jǐn)?shù)、誤排次數、剩余故障、剩余時間等;

6、掉電后不會丟失設置的故障及考核結果。

6、實驗桌:實驗桌為鐵質雙層亞光密紋噴塑結構,桌面密度板,結構堅固,形狀似長方體結構,造型美觀大方;設有兩個大抽屜,用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。

二、實驗項目及主要內容:

1、學生熟悉常用低壓電器的結構和原理

2、在電氣原理圖模式下,學生借助原理分析,通過測量找出故障點在某條線路上。

3、提高學生的動手能力的技能操作水平。

4、通過對機床故障排除,完成機床常見故障的排除

5、可以設置故障點做為維修電工的技能考核臺

三、技術性能:

1、輸入電源:三相四線制380V交流電源。

2、結構:實驗臺為鐵質鈑金噴塑結構,堅固耐用。

3、工作環境:溫度-100-+400C。

4、整機功耗:<2KW

故障現象:

1)故障1開路,所有電機均缺一相。

2)故障2開路,主軸電機缺二相,不能運行。

3)故障3開路,冷卻泵電機卻二相,不能運行。

4)故障4開路,刀架快速移動電機卻二相,不能運行。

5)故障5開路,所有控制回路失效。

6)故障6開路,所有控制回路失效。

7)故障7開路,所有控制回路失效。

8)故障8開路,所有控制回路失效。

9)故障9開路,主軸電機控制回路失效。

10)故障10開路,刀架與冷卻泵控制回路均失效。

11)故障11開路,刀架控制回路均失效。

12)故障12開路,冷卻泵控制回路均失效。
