SB-AET可編程控制器,自動化教學裝置
一、 概述
可編程控制器,自動化教學裝置，PLC實訓裝置集可編程控制器、編程軟件、仿真實訓教學軟件、實訓模塊、實物、繼電控制模塊、電機實操板等于一體，配備的主機采用西門子S7-1500/1200/200系列PLC、觸摸屏、變頻器等控制對象，并提供實驗所需的各種交流電源、直流電源、信號源等，深入淺出PLC邏輯編程的思路，完成PLC的通信、閉環與控制。
可直觀地進行PLC基礎知識、項目式編程技術、PLC電機控制技術、變頻調速技術、PLC變頻調速控制、觸摸屏組態與控制技術、工業通訊技術、工業網絡控制與繼電控制。適用于機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業的學習訓練。針對的課程有《可編程控制器技術》、《PLC、變頻器與觸摸屏技術》、《自動控制綜合應用技術》、《電氣及PLC控制技術》、《PLC及其應用》、《觸摸屏組態控制技術》、《觸摸屏技術及應用》等。裝置適合于高等院校、職業院校、技工院校、職業培訓學校、鑒定站的實驗操作、技能鑒定考核。
提供實驗所需的電源與信號均具備過載與短路保護，實驗項目模塊化設計，便于更新與擴展，模塊可采用EK插放式結構與人機臥式放置，并采用回路式電路圖設計，良好的人機交換可更方便進行教學項目的實施。

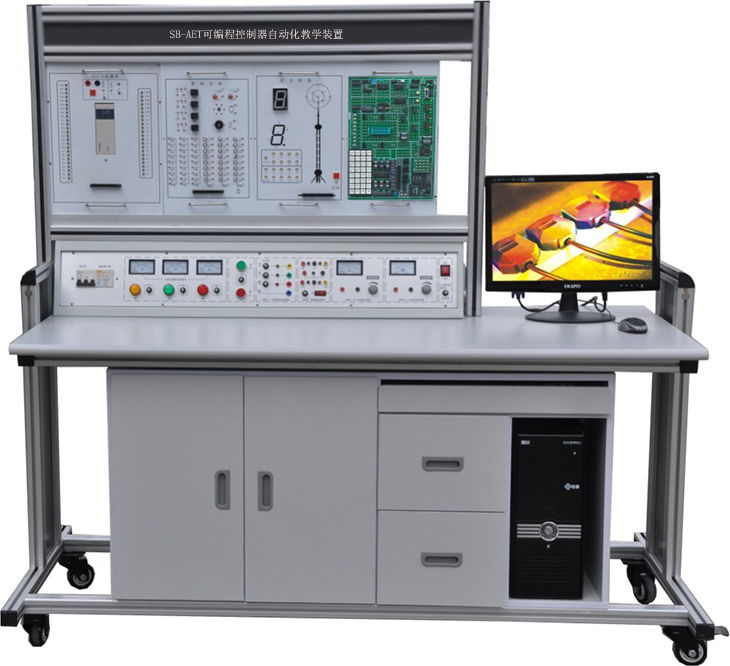

參考圖
二、PLC實訓系統構成
1、PLC可編程控制器實驗臺（演示屏與控制箱構成）
2、PLC可編程控制器實驗演示裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、電腦或手持編程器（用戶自備或代購）
三、PLC可編程控制器實驗臺控制箱技術指標
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出交流220V工作電壓有高精度電流表與電壓表指示
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
E組:恒流源，提供0-20mA恒流源
F組:單相市電輸出，供用戶自備儀器使用。
四、PLC可編程控制器主機掛箱功能、特點
◆PLC主機：輸入：16點 輸出16點
◆型號：西門子 S7-1500PLC
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流380V，50Hz
1）功能包括
◆ 交流電源輸入?yún)^(qū)
◆ PLC主機 、編程電纜
◆ LED發光管、指示燈
◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）
◆ LED數碼管 、蜂鳴器
◆ 直流穩壓電源5V1A，24V2A
◆ PLC輸入 、輸出端口
2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）PLC主機一般采用德國原裝的西門子系列主機。如用戶要求時也可配備其他型號主機。
4）實驗臺本身帶有24V2A的電源�？梢灾苯佑糜谳敵鲐�(fù)載或與演示裝置接口或與其它對應裝置相連。
五、實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
六、PLC可編程控制器實驗演示掛箱
該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由六塊實驗掛箱組成十七個實驗內容，它們的型號分別為：
功能單元一：
SB001交通信號燈PLC自動控制
SB002機械手控制
SB003 多種液體混合控制
SB004自動送料裝車
功能單元二：
SB005天塔之光
SB006藝術彩燈
SB007 LED數碼管顯示
SB008步進電機的PLC控制
功能單元三：
SB009自動售貨機模擬控制
SB010自控軋鋼機模擬控制
SB011水塔水位控制
SB012自動成型模擬控制
功能單元四：
SB013 洗衣機控制
SB014電鍍生產線控制
SB015 郵件分揀機控制
功能單元五：
SB016 電機的PLC控制
SB017 基礎實驗
功能單元六：
SB018 四層電梯控制
功能單元七：傳感器與直線運動實驗插箱
-霍爾式、光電式、電感式等各種傳感器的應用，直流電機拖動直線模組，可直觀了解運動與限位控制要求；
-配置：直流電機、直線模組、最小限位開關、最大行程限位開關、原點檢測開關；
-限位位置可自由調節；
功能單元八：傳感器及運動控制實驗插箱
-傳感器類型：光電式、霍爾、電感式（電容）式傳感器；
-目標：各種類型傳感器開關工作原理、使用方法，結合直流電機拖動回路進行系統訓練;
-直流電機拖動指示圓盤進行圓周旋轉，可直觀了解運動與限位控制要求；
-配置：直流電機、圓周指示、最小限位開關、最大行程限位開關、原點檢測開關；
功能單元九： 步進運動控制系統模塊
-獨立完成步進電動機驅動系統的入門，同時可進行外圍大功率步進電動機的項目式應用；
-輸入電壓：DC24V;
-輸出扭矩：0.55Nm；
-★主要配置：步進電機驅動、步進電動機、脈沖信號源等;
-將電脈沖轉化為角位移的執行機構;
-脈沖信號源：2×1Hz-150kHz，脈寬可調，數碼顯示;
-驅動器保護：過流、過壓、欠壓、短路等保護;
功能單元十：溫度控實驗插箱
-PLC模擬量AI、AO的入門與提高；
-PLC的PID程序設計；
-PLC的PID調節控制；
-最佳PID曲線調節；
-PT100溫度變送器，反饋信號：0-10V；
-指針式溫度表頭，方便觀察溫度升降趨勢；
-放置形式：EK插放、臥于桌面可實現人機交換；
-4mm安全插座；
功能單元十一： 速度控制實驗插箱
-PLC高速計數、模擬量AO的入門與提高；
-模擬量或開關量控制直流電動機的運行；
-旋轉編碼器檢測直流電機轉速；
-可使用直流電機調速器調節電機轉速，給定信號：0-10V；
-旋轉編碼器脈沖隔離(集電極開路)，反饋信號：AB脈沖；
七、PLC實訓實驗項目
（一）、PLC可編程控制器實驗系統：
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗
6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗
8．?dāng)嚢杵鞯?span lang="EN-US">PLC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗
10．四層電梯的PLC自動控制實驗
11．加工中心刀具庫選擇控制實驗
12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗
14．步進電機的PLC控制
15．模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售貨機實驗
18．自動成型實驗
19．水塔自動供水控制系統實驗
20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗
22. 變頻器的參數設置
23. 變頻器外部端子控制
24. 變頻器的模擬量控制
25. 傳感器的運用
26. 溫度的數據處理運用
27. 步進電機的脈沖控制
28. 觸摸屏的基本畫面編輯
29. 觸摸屏的通訊設置
八、PLC綜合實驗裝置配置清單
|
名稱 |
型號 |
數量 |
單位 |
備注 |
|
實驗屏 |
|
1 |
臺 |
鋁合金 |
|
電源控制箱 |
|
1 |
臺 |
鋼質噴塑 |
|
實驗桌 |
|
1 |
張 |
鋁木結構 |
|
PLC主機 |
CPU1511C-1PN |
1 |
套 |
|
|
變頻器 |
G120C變頻器 |
1 |
臺 |
|
|
觸摸屏 |
TPC7062TI |
1 |
臺 |
|
|
學生凳 |
|
2 |
張 |
塑鋼結構 |
|
通訊電纜 |
網線 |
1 |
根 |
|
|
實驗掛箱模塊（面板為整塊敷銅板經特殊工藝加工能而成 ，因而連線少，接觸可靠，故障率低，美觀大方） |
功能單元一 |
1 |
塊 |
碩博 |
|
功能單元二 |
1 |
塊 |
＂ |
|
|
功能單元三 |
1 |
塊 |
＂ |
|
|
功能單元四 |
1 |
塊 |
＂ |
|
|
功能單元五 |
1 |
塊 |
＂ |
|
|
功能單元六 |
1 |
塊 |
＂ |
|
|
功能單元七 |
1 |
套 |
＂ |
|
|
功能單元八 |
1 |
套 |
＂ |
|
|
功能單元九 |
1 |
套 |
＂ |
|
|
功能單元十 |
1 |
套 |
＂ |
|
|
三相鼠籠式異步電機 |
|
1 |
臺 |
|
|
軟件 |
演示板原程序及西門子編程軟件 |
1 |
套 |
|
|
PLC組態軟件教育版 |
1 |
套 |
|
|
|
說明書 |
上冊/下冊 |
1 |
本 |
＂ |
|
專用導線
|
紅色 |
10 |
根 |
＂ |
|
黑色 |
1 |
根 |
＂ |
|
|
黃色（短線） |
10 |
根 |
＂ |
|
|
藍色（短線） |
10 |
根 |
|
