SB-52T現代單片機綜合實驗開發裝置
單片機綜合實驗開發裝置是一套臺式多功能單片機· CPLD／FPGA綜合實驗開發裝置(簡稱系統)，該系統結合現代電子技術的需要,增設了許多新型實用接口、單片機通信、控制技術及單片機課程設計等實驗項目，通過本系統可完成單片機、EDA等學科的原理接口實驗和應用,為單片機實驗室提供綜合實驗平臺,同時也能滿足"一體化教學"需求，對"單片機"課程的實驗項目及"單片機課程設計"進行操作，能為教師開發新實驗或進行科學研究工作提供良好的條件。

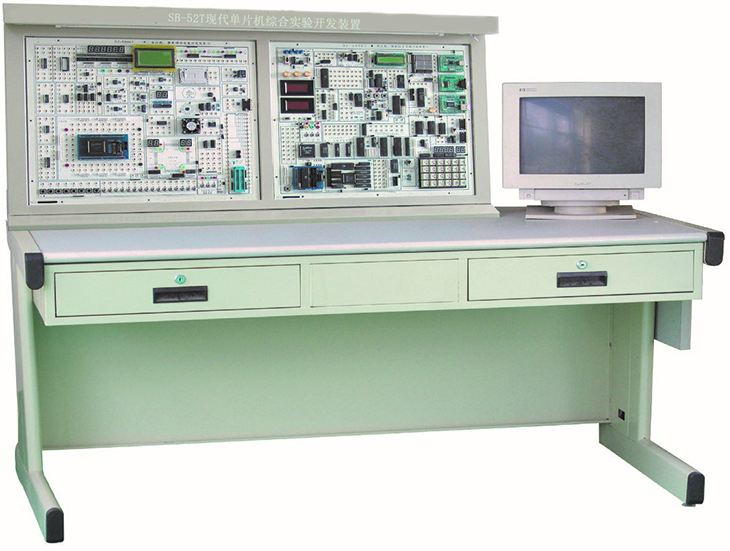

圖片僅供參考
一、系統組成：
·硬件：
（1）仿真器與單片機系統擴展：51/96單片機仿真器，用戶CPU（AT89S52），64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。
（2）輸入/ 輸出：128*64 LCD圖文電路，字符式1602 LCD，16*16 LED點陣電路，6位靜態數碼管顯示電路，十六位乒乓開關，八位按鈕開關，十六位邏輯電平顯示，四位BCD編碼開關，射極輸出，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口，PWM電路，VGA接口，IC-8、IC-14、IC-16、IC-20、IC-28、IC-40（鎖緊）等集成電路插座。
（3）常用接口芯片：8155、8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看門狗MAX813L、74LS138等；
（4）控制對象：小直流電機閉環控制、步進電機、溫度閉環控制、壓力、繼電器、電子音響喇叭、IC卡讀寫、語音錄放(含話筒、喇叭)、十字路口交通燈模型等；
（5）新型實用接口電路：數字溫度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日歷鐘（PCF8563）、AT24C02、LM331（V/F、F/V）、串行EEPROM（AT93C46）、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。
（6）EDA接口：配置EDA下載板和相應IO接口，支持altera、lattice、xilinx三家公司CPLD/FPGA芯片實驗開發。
（7）信號源、儀表：
· 配備函數信號發生器,提供三角波、正弦波、方波三種信號輸出，信號頻率2HZ～90KHZ可調，幅度VPP為10V連續可調。
·提供固定脈沖分頻信號：1HZ、4HZ、8HZ、64HZ、256HZ、1KHZ、8KHZ、500KHZ、1MHZ、4MHZ、6MHZ、12MHZ、24MHZ。
·配備頻率計和數字式直流電壓表。
·軟件：
系統配置Win98/2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。
·電源：
系統內置高性能直流穩壓電源、漏電斷路器。
·機箱：
為臺式機，由控制屏和實驗桌組成，控制屏有兩大塊的雙面印刷線路板組成。
二、主要特點
（1）高性能仿真器：實驗儀內置51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。
（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（3）二次開發：主機板留有擴展接口，通過單片機仿真器調試用戶系統。
（4）在線下載：不需編程器，可直接燒錄AT89S5X單片機。
（5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和運
行的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
（6）支持EDA開發：實現EDA、單片機實驗需求。
（7）閉環控制：對溫度、轉速等控制對象實行閉環自動控制。
三、實驗項目
軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒?yàn)；
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 /8155 A、B、C口輸出方波實驗；
（6）8255/8155 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
（12）通用打印機實驗；☆
（13）微型打印機打印字符、曲線、漢字實驗；☆
（14）日歷時鐘PCF8563控制實驗；
(15) I2C儲存卡讀寫實驗；
（16）語音芯片ISD1420控制實驗（錄音）；
（17）語音芯片ISD1420控制實驗（放音）；
（18）繼電器控制實驗；
（19）步進電機控制；
（20）8253方波實驗；
（21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗；
（23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（28）溫度壓力實驗；
（29）CAN總線通訊接口實驗；
（30）以太網TCP/IP協議接口實驗；
（31）USB2.0通訊接口實驗。
（32）DS18B20單總線溫度測量實驗
（33）紅外線遙控收發實驗
（34）TLC549串行A/D轉換實驗
（35）TLC5615 10位D/A串行轉換實驗
（36）PCF8563 I?C日歷時鐘實驗
（37）看門狗實驗
（38）PWM實驗
（39）74LS138譯碼器實驗
（40）串并轉換（7 4 L S 1 6 4），擴展2位七段LED實驗
（41）并串轉換（7 4 L S 1 6 5）實驗
(42)LM331電壓/頻率轉換實驗
（43）十字路口交通燈模型控制實驗
（44）AT24C02 I2C總線存儲器讀寫實驗
（45）串行存儲芯片93C46讀寫實驗
（46）交通信號燈的控制實驗
（47）直流電機閉環控制實驗
（48）溫度測量閉環控制
四，單片機課程設計（選配）
|
序號 |
實訓包名稱 |
配件 |
說明 |
|
|
配件名稱 |
數量 |
|||
|
1. |
可燃?xì)怏w報警儀
|
51單片機系統 |
1 |
使用可燃?xì)怏w傳感器，調理電路進行信號調理，單片機根據信號進行報警。 |
|
可燃?xì)怏w檢測模塊 |
1 |
|||
|
配件、技術資料 |
1 |
|||
|
2. |
流量液位檢測自動供水（帶紅外遙控）
|
51單片機系統 |
1 |
單片機實時檢測并在LED上實時顯示水流量信息，同時根據液位情況，控制水泵進行自動供水控制，水流量可手動進行調節。系統帶紅外遙控系統。 |
|
透明供水系統模型 |
1 |
|||
|
水泵 |
1 |
|||
|
流量檢測系統 |
1 |
|||
|
液位檢測系統 |
1 |
|||
|
紅外遙控器 |
1 |
|||
|
配件、技術資料 |
1 |
|||
|
3. |
超聲波倒車?yán)走_(dá)
|
51單片機系統 |
1個 |
使用一對超聲波傳感器，單片機根據發射與接收超聲波信號的時間差來計算距離，帶溫度補償，結果用數碼管顯示 |
|
超聲波測距模塊 |
1個 |
|||
|
顯示模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
4. |
環境測試儀
|
51單片機系統 |
1個 |
使用溫度、濕度、光強傳感器，測量環境溫度和濕度及光線明暗 |
|
環境測試模塊 |
1個 |
|||
|
鍵盤顯示模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
5. |
出租車計價器
|
51單片機系統 |
1個 |
直流電機模擬車輪，用霍爾傳感器測里程，用LCD顯示里程、單價、總價、等信息 |
|
液晶顯示模塊 |
1個 |
|||
|
直流電機模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
6. |
數字式多路溫度采集系統
|
51單片機系統 |
1個 |
對8組DS18B20同進進行溫度采集和顯示 |
|
DS18B20模塊 |
1個 |
|||
|
鍵盤顯示模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
7. |
數據采集系統
|
51單片機系統 |
1個 |
采用AD轉換器轉換模擬信號，再通過單片機串口發送到PC機，PC機對收到的數據進行顯示 |
|
數據采集模塊 |
1個 |
|||
|
串行通信模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
8. |
交通燈控制系統
|
51單片機系統 |
1個 |
用LED發光二極管模擬交通燈，數碼管顯示倒計時秒數 |
|
交通燈模塊 |
1個 |
|||
|
顯示模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
9. |
直流、步進電機控制系統
|
51單片機系統 |
1個 |
PWM控制直流電機轉速，并用霍爾傳感器測速；步進電機正反轉控制、速度控制 |
|
電機控制模塊 |
1個 |
|||
|
鍵盤顯示模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
10. |
公交車報站器
|
51單片機系統 |
1個 |
公交車報站，語音提示，可進行語音錄放控制 |
|
語音錄放模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
11. |
紅外測溫儀
|
單片機系統 |
1個 |
使用熱釋紅外傳感器，實現非接觸測量人體、物體溫度，用數碼管顯示 |
|
紅外測溫模塊 |
1個 |
|||
|
鍵盤顯示模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
12. |
數字電子鐘
|
51單片機系統 |
1個 |
年、月、日、星期、時、分、秒顯示，程序中可設置初值 |
|
日歷時鐘模塊 |
1個 |
|||
|
鍵盤顯示模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
13. |
手機游戲
|
單片機系統 |
1個 |
單片機實現俄羅斯游戲，用LCD顯示，鍵盤控制 |
|
液晶顯示模塊 |
1個 |
|||
|
鍵盤顯示模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
14. |
電子稱
|
51單片機系統 |
1個 |
測量物體質量，用數碼管顯示，提供法碼，量程500克 |
|
壓力測量模塊 |
1個 |
|||
|
鍵盤顯示模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
15. |
考勤機
|
51單片機系統 |
1個 |
IC卡應用于考勤機，身份識別 |
|
讀卡器模塊 |
1個 |
|||
|
鍵盤顯示模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
16. |
U盤、SD卡讀寫器
|
U盤、SD卡讀寫模塊 |
1個 |
可讀寫U盤/SD卡，U盤/SD卡自配 |
|
配件、技術資料 |
1份 |
|||
|
17. |
MP3音樂播放器
|
MP3播放模塊 |
1個 |
可播放MP3音樂，并可自由更新MP3文件 |
|
配件、技術資料 |
1份 |
|||
|
18. |
無線語音傳輸系統
|
單片機系統 |
1個 |
無線數據傳輸模塊實現數據傳輸，注：用戶至少配兩套系統才能完成傳輸功能 |
|
無線通信模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
19. |
基于CAN總線的汽車車窗控制
|
51單片機系統 |
1個 |
CAN總線方式通信，控制車窗的開合（模擬），注：用戶至少配兩套系統才能完成傳輸功能 |
|
CAN通訊模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
20. |
網絡家電
|
51單片機系統 |
1個 |
通過以太網控制（模擬）空調的啟動、停止和設置 |
|
以太網通訊模塊 |
1 個 |
|||
|
配件、技術資料 |
1份 |
|||
|
21. |
GSM/GPRS通信系統
|
51單片機系統 |
1個 |
單片機控制GSM/GPRS通信模塊實現自動拔號通話功能 |
|
GSM/GPRS網絡通信模塊 |
1 個 |
|||
|
配件、技術資料 |
1份 |
|||
|
22. |
GPS定位
|
51單片機系統 |
1個 |
單片機讀取GPS模塊信號：時間、經度、緯度、海拔、移動速度等，用LCD顯示 |
|
GPS模塊 |
1個 |
|||
|
液晶顯示模塊 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
23. |
語音識別機器人
|
語音識別控制模塊 |
1個 |
單片機對語音進行識別，可以控制機器人前進、后退、左轉、右轉、跳舞等動作 |
|
機器人 |
1個 |
|||
|
機器人控制板 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
24. |
語音遙控小車
|
語音識別控制模塊 |
1個 |
單片機對語音進行識別，控制小車前進、后退、左轉、右轉等動作 |
|
小車車體 |
1個 |
|||
|
小車驅動板 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
|
25. |
LED點陣顯示屏
|
51單片機系統 |
1個 |
基于51單片機控制的多功能LED點陣顯示屏，適合單片機實訓中的項目教學，由64片8*8點陣LED模塊組成，可同時顯示16個16*16點陣的漢字。 |
|
LED顯示屏 |
1個 |
|||
|
配件、技術資料 |
1份 |
|||
五、我廠最新通過Flash動畫與3D虛擬仿真技術相結合的方式研發的數控式虛擬演示實驗平臺,其功能之強大,實驗項目之多性能價格比之高令您嘆服。（選配：）

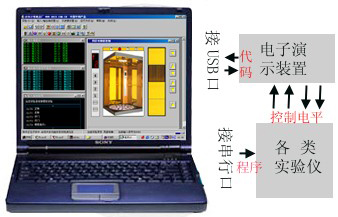

電子實驗演示屏裝置連接示意圖
可完成十五個控制實驗項目：
1 交通信號燈的自動控制
2 機器人自動掃地雷
3 加工中心刀庫捷徑方向選擇控制
4 驅動步進電機的控制
5 舞臺藝術燈飾的控制
6 四層電梯的控制
7 LED數碼管顯示控制實驗
8 交流電機Y/Δ形起動的控制
9 液體混合裝置的自動控制
10 水塔水位自動控制
11 四級傳送帶的模擬運行
12 郵件分揀系統的模擬運行
13 數字邏輯分析儀實驗
14 溫度壓力實驗
15 連線自動撿測系統
可編程CPLD／ＦＰＧＡ部分實驗isplsi1032下載應用實驗,其它公司下載板為選配實驗。
自行擴展實驗
通過IC擴展區用戶可自行擴展各種數字電路、單片機應用實驗。
說明：實驗項目打"☆"號為選配擴展卡實驗。
