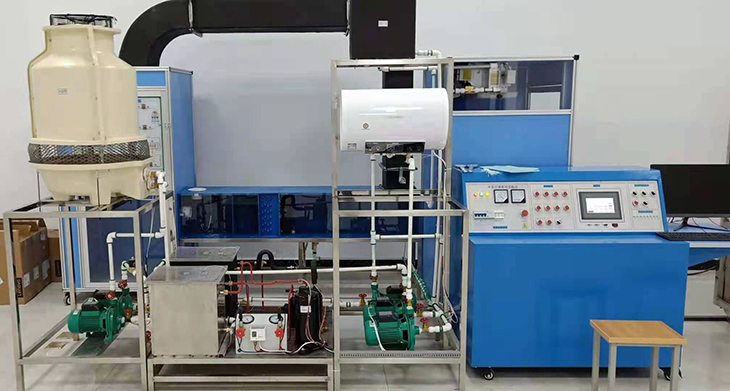

SBKT-102中央空調模擬控制實驗實訓裝置
一、中央空調實驗臺概述
PLC控制可編程控制器+數據采集+力控組態軟軟件+數據采集模塊組成的多單元控制系統，在中央空調系統工業環境下的多種功能模塊組合控制方，是一種領先的空調技術，它可以實現空調系統的諸多優點，并且還能節省相當可觀的運行費用。中央空調系泵系統是一個密閉的閉路循環系統，他是一項可持續發展的建筑節能新技術。為便于人們了解、學習中央空調的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司專業技術人員開發生產中央空調系列產品。
為了更好地滿足各大院校的教學需要，在原來開發的中央空調實驗設備的基礎上，配備了以太網交換機通訊接口，可直接與電腦連接，由電腦控制軟件控制整個實驗臺的運行，包括：總控臺啟動、制冷、制熱、制冷、制熱的溫度設定等。
二、中央空調實驗臺特點
1、系統采用微型化結構不銹鋼結構，與真實中央空調結構一樣，分別有冷水系統，熱水系統、制冷系統、冷卻系統、集中式供水系統、集中式送風系統、模擬房間、冷卻水泵、制冷水泵、風機高速度系統、西門PLC1200系列控制器以太網交換機等組成。
2、控制系統由電腦自動控制，開發有自動控制上位機軟件，可自動控制大廳的溫度，濕度.監控大廳的溫度，送風壓力，風機功率1.1KW、風量1900～2500m3/h、風壓1200～950Pa。
*3、制冷主機上裝有制冷壓力變送器，可在上位機是實時顯示制冷高壓壓力、低壓壓力.設定有制冷泄負載閥，可很多的保護壓縮機的工業環境？刂七^熱度。
4、運行工況演示板：7200*600安裝在實驗?zāi)M房間的上部。
*5、控制系統由可編程控制器、數據采集、力控組態軟軟件+數據采集模塊組成的多單元控制系統，學習理解在工業環境下的多種功能模塊組合控制方法？刂破鞑捎梦鏖TPLC1200系列6ES7214-1AG40-0XB0 DC/DC/DC可編程控制器，并加兩個模擬量采集模塊。系統具有手動和自動兩種控制方法控制，并且可通過以太網交換機上位機力控軟件監測系統運行工況，即系統中制冷狀態、制熱狀態、溫度大小、設備運行狀態等情況。通過PLC模擬量模塊采集溫度等相關系統參數對整個系統進行自控。通過對PLC程序編輯，可改變系統的控制過程。組態軟件借助于Windows 2000/XP多任務環境，是本系統的管理與調度的中心，實現對整個系統的集中管理、以及對整個樓宇的被控設備進行監測、調度、管理，實現設備的聯動控制。在不接對象時，還能完成中央空調電氣系統排故實訓
6、7寸屏上可顯測量顯示精度0.2FS±1,可測量壓縮機排氣溫度、壓縮機吸氣溫度、冷卻水出溫度、冷卻水進溫度，壓縮機排氣、冷凝出水、冷凝進水、冷卻塔出水、冷卻塔進水、冷凍水出、冷凍水進、鍋爐出水、鍋爐進水、房間溫度、大廳溫度。
*7、模擬量：由6ES7 231-4HD32-0XB0和15組測量系統，可測量：壓縮機吸氣溫度、縮機排氣、冷凝溫度、冷卻水出溫度、冷卻水進溫度，冷凝出水、冷凝進水、冷凍水出、冷凍水進、鍋爐出水、鍋爐進水、房間溫度、大廳溫度，制冷溫度、大廳濕度、風管壓力。
8、風壓測量：利用模擬量模塊可測量出風管風壓，配置有一個靜壓傳感 器。在上們機上顯示壓力值
*9、溫度、濕度測量：利用模擬量模塊可測量出房間溫度、濕度，配置有一個溫度、濕度傳感器。在上們機上顯示溫度、濕度值。電流型4-20MA/0-100HR/4-20MA-40-8度/4-20MA。
10、配套有工業標準的量控制閥門：形式共板式。
11、中央空調風管：采用有工業與實際相結合的標準的共板風管，外加保溫板，法蘭是共板式連接方式
12、故障模擬，裝置擁有故障考核單元，故障可設定壓縮機、冷卻水泵。制冷水泵、電磁供水系統、制冷系統故障
三、技術參數
電源：三相五線 AC 380 /220V±10% 50Hz；
最大供冷量：7.5kW；
最大輸入總功率：6.5kW；
制冷額定功率：7.5.kW；
最大堵轉電流：50A；
制熱額定功率：2.0kW；
額定輸入電流：7A；
循環風量：700m3/h；
制冷劑：R22；
漏電動作電流：≤30mA；
噪聲：35－40dB（A）；
安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準
尺寸：5000MM*3000MM*2500MM
控制臺：1600*700*1200MM
四、系統結構
1、主機系統
主機系統：由一臺2P冷水機組為整機提供冷源，在夏季為空調提供冷媒水，其組成由制冷壓縮機、高低壓力表、高低壓保護開關、冷凝器、儲液罐、電磁閥、液視鏡、膨脹閥及毛細管、蒸發器、壓力變送器、水箱組成等組成
管道低壓部分為藍色,高壓部分為紅色，便于實訓教學，可在主機上模擬制冷系統故障，如：制冷劑過多，流量過小，壓縮機堵塞、膨脹的調節，壓力保護等工作實驗和操作。
