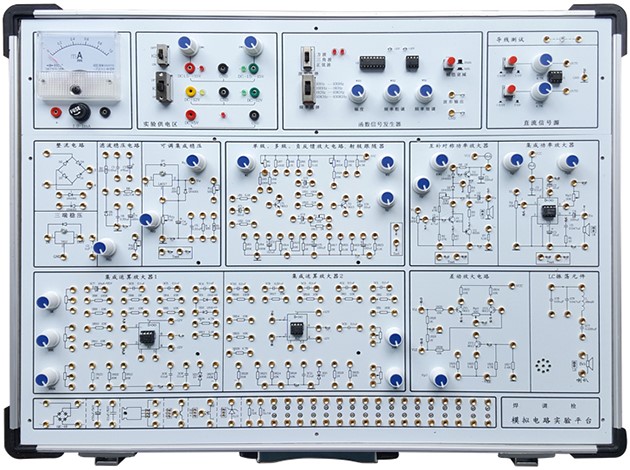

模擬電子技術實驗,模擬電子技術實驗箱
“模擬電子技術實驗”是面向電類專業的專業基礎課，同時本身又是獨立設課的實踐課程。主要授課對象為電子信息工程、電子科學與技術、通信工程、微電子科學與工程、電氣工程及其自動化、自動化、建筑電氣與智能化、機械電子工程、車輛工程、計算機科學與技術等專業的本科生。
“模擬電子技術實驗”是一門獨立的實驗課程，相對于理論教學具有直觀性、實踐性、綜合性，在培養學生的應用能力和創新能力方面具有極其重要的地位和作用，是電子技術課程體系的重要實踐環節，課程主要內容包括以下幾個方面：
1）掌握常用電子儀器的使用
通過實驗數據及波形的測量，讓學生掌握熟練使用數字萬用表、函數信號發生器、交流毫伏表、雙蹤示波器等常用電子儀器儀表的能力。
2）掌握模擬電子技術中基本放大電路的原理及性能指標測試方法
掌握三極管及其放大電路、場效應管及其放大電路、集成運算放大器、信號運算與處理電路、負反饋放大電路、功率放大電路、正弦波振蕩電路和小功率直流穩壓電源等電路性能指標的測試方法。
3）通過Multisim仿真、實驗箱接線以及面包板搭試電路等多種形式，使學生掌握不同的實驗方法與手段。
1）培養學生的基本技能，使學生能正確使用常見電子儀器，掌握電子電路的實驗、研究方法；培養學生查閱電子器件產品手冊、正確地使用電子元器件的能力；通過Multisim仿真、實驗箱接線以及面包板搭試電路等多種形式，使學生掌握不同的實驗方法與手段；
2）通過驗證性、設計性、綜合性分層次的實驗項目訓練，逐步提高學生的獨立自主學習，分析和解決問題的能力，逐步培養學生工程實踐能力和電子電路的設計能力；
3）希望借助在線課程的建設，通過網絡資源建設，為學生提供一個不受時間、地點限制的實驗環境。
一、技術指標
1、工作電源
1）輸入：AC220V±10%,50HZ。
2）輸出：(1)ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。有短路保護功能。
(2)DCV ±1.5V～±15V連續可調，有短路保護自動恢復功能。
(3)DCV ±12V/0.5A， 5V/0.5A，有短路保護自動恢復功能。
3）完善的電源保護電路：過流保護、過壓保護、接反保護。
2、信號源
1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
2）函數發生器
輸出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V為峰-峰值，且正負對稱）
三角波：0～20V（20V為峰-峰值，且正負對稱）
方波：0～20V（20V為峰-峰值，且正負對稱）
頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
3、單級放大電路
4、二級放大電路
5、射極跟隨器電路
6、差動放大電路
7、負反饋放大電路
8、半波、全波、橋式整流和濾波電路
9、并聯穩壓電路
10、集成功率放大電路
11、互補對稱功率放大電路
13、2組運算放大器電路
14、分立元件區：設計有1個8Ω揚聲器、1個橋堆、1個單結晶體管BT33、1個470uF和0.1uF電容、4個5.1V穩壓管、1個三極管接插做、1個集成穩壓管接插座、1個1W/51電阻、1個51K電阻,另有二極管、電容、電阻、三極管等分立元件接入?yún)^(qū)，用鍍銀長紫銅管做插孔，可以滿足大小不同的管腳的接插。
15、指針式直流毫安表1只，量程為1mA，內阻為100Ω。
16、實驗板采用2mm厚印制線路板制成。
17、采用高可靠自鎖緊防轉疊插座作為實驗連接點。
18、可以根據需要，另行開發其它實驗電路。
19、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
20、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。
二、實驗內容
(一） 分立元件電路實驗
1、基本單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射級跟隨器
5、差動放大電路
7、集成功率放大器
8、互補對稱功率放大器
9、單相半波、全波、橋式整流和濾波電路實驗
10、集成穩壓電路
11、RC正弦波振蕩器
12、LC振蕩器及選頻放大器
13、電流/電壓轉換電路
14、電壓/頻率轉換電路
15、二極管的正、反相特性
16、晶體三極管的輸入、輸出特性
17、并聯型直流穩壓電源
（二）集成運算放大電路實驗
1、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路
2、積分與微分電路
①積分電路
②微分電路
③微積分電路
3、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路
4、有源濾波器
①低通濾波器
②高通濾波器
③帶阻濾波器
5、電壓比較器
①過零比較器
②反相滯回比較器
③同相滯回比較器
6、波形變換電路
7、運算放大器指標測試
（三）綜合實驗（需另配元件）：用運放組成萬用表，溫度檢測控制，函數信號發生器。
