模擬電路實驗箱,模擬電路分析實驗箱

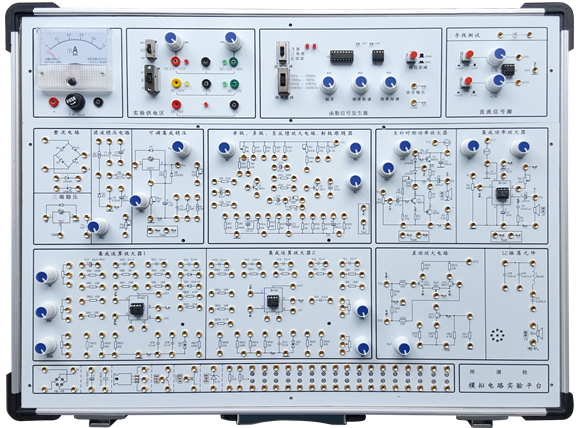

SB-A2模擬電路實驗箱



模擬電路實驗箱由鋁木合金箱體、高性能線性電源、和實驗電路板組成。其中實驗電路采用固定功能模塊方式,電路原理和元器件符號清晰,實驗用元器件可以焊裝在線路板的反面,安全可靠,不易損壞,也可以裝在線路板的正面,元件直觀可見,感性認識強,正面還有實驗電路原理圖,使學生在實驗時對原理一目了然。

一、技術指標

1、工作電源

1)輸入:AC220V±10%,50HZ。

2)輸出:(1)ACV 0V、14V16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)

有短路保護功能。

(2)DCV  ±1.5V±15V連續可調,有短路保護自動恢復功能。

(3)DCV  ±12V/0.5A, 5V/0.5A,有短路保護自動恢復功能。

3)完善的電源保護電路:過流保護、過壓保護、接反保護。

2、信號源

1)直流信號源:雙路-5V+5V, -0.5V+0.5V連續可調。

2)函數發生器

輸出波形:方波、三角波、正弦波

幅值:正弦波:010V10V為峰峰值,且正負對稱)

三角波:020V20V為峰峰值,且正負對稱)

方波:020V20V為峰峰值,且正負對稱)

頻率范圍:分四檔10HZ100HZ100HZ1KHZ、1KHZ10KHZ、10KHZ100KHZ

3、單級放大電路

4、二級放大電路

5、射極跟隨器電路

6、差動放大電路

7、負反饋放大電路

8、半波、全波、橋式整流和濾波電路

9、并聯穩壓電路

10、集成功率放大電路

11、互補對稱功率放大電路

13、2組運算放大器電路

14、分立元件區:設計有1揚聲器、1個橋堆、1個單結晶體管BT331470uF0.1uF電容、45.1V穩壓管、1個三極管接插做、1個集成穩壓管接插座、11W/51電阻、151K電阻,另有二極管、電容、電阻、三極管等分立元件接入?yún)^(qū),用鍍銀長紫銅管做插孔,可以滿足大小不同的管腳的接插。

15、指針式直流毫安表1只,量程為1mA,內阻為100Ω。

16、實驗板采用2mm厚印制線路板制成。

17、采用高可靠自鎖緊防轉疊插座作為實驗連接點。

18、可以根據需要,另行開發其它實驗電路。

19、機箱:堅固型鋁合金框架,厚實的 ABS 塑料包角,參考外形尺寸 480×360×120mm。

20、實驗線路的連接:全部信號引出采用自鎖緊式涂金插孔,永不氧化,連接穩定可靠。

二、實驗內容

(一) 分立元件電路實驗

1、基本單級放大電路

2、兩級放大電路

3、負反饋放大電路

4、射級跟隨器

5、差動放大電路

7、集成功率放大器

8、互補對稱功率放大器

9、單相半波、全波、橋式整流和濾波電路實驗

10、集成穩壓電路

11、RC正弦波振蕩器

12、LC振蕩器及選頻放大器

13、電流/電壓轉換電路

14、電壓/頻率轉換電路

15、二極管的正、反相特性

16、晶體三極管的輸入、輸出特性

17、并聯型直流穩壓電源

(二)集成運算放大電路實驗

1、模擬運算電路

①電壓跟隨器

②反向比例放大器

③同相比例放大器

④反相求和比例放大器

⑤雙端輸入求和放大電路

2、積分與微分電路

①積分電路

②微分電路

③微積分電路

3、波形發生電路

①方波發生器

②占空比可調的矩形波發生器

③三角波發生電路

④鋸齒波發生電路

4、有源濾波器

①低通濾波器

②高通濾波器

③帶阻濾波器

5、電壓比較器

①過零比較器

②反相滯回比較器

③同相滯回比較器

6、波形變換電路

7、運算放大器指標測試

(三)綜合實驗(需另配元件):用運放組成萬用表,溫度檢測控制,函數信號發生器。

四、實驗箱配置

序號

名稱

說明

數量

1

主機箱

含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件

1

2

供電電源線

1.5m

1

3

2號實驗導線

50cm

25

4

保險絲

2A

2

5

實驗指導書



1

附:使用本實驗箱需配套儀器儀表:萬用表和示波器。
