SB-PLX17A型可編程實訓考核裝置

可編程實訓考核裝備結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，可以掛實訓掛箱包含PLC主機掛箱、變頻器掛箱、PLC模擬負載掛箱、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓等，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。我方提供的設備符合國家質量檢測標準及行業標準，并附有產品合格證書、使用說明書、保修證（卡）等相關資料。而且該套裝備根據國家最新《職業標準》及人社部部頒發的"電工技術等級證"和"電工實操證"等培訓、鑒定內容要求研發而成。同時該套設備遵循了"培訓與鑒定"、"硬件與軟件"相結合的原則，符合中華人民共和國人社部最新頒發的"實訓設備行業標準"。適應于各類職業學校、技工學校，中專學校、勞動培訓及技能鑒定等單位的教學培訓，實操考核，技能鑒定使用。

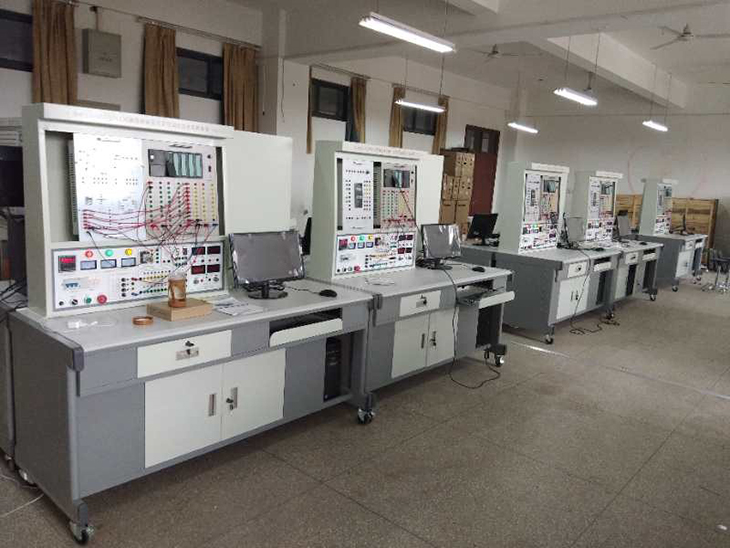

可編程控制器實訓裝備參考圖片：

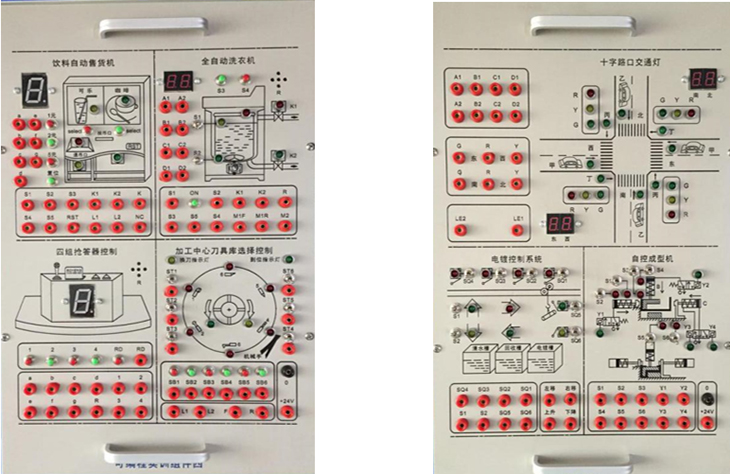

部分掛箱參考圖片：

鋼制實訓模塊掛箱洗衣機、售貨機、交通燈、搶答器等鋼制模塊按要求增加有時間、數字顯示。

（一）、產品特點

1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。

2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。

3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。

4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。

5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟截止保護功能，確保設備和人身安全。

（二）、技術說明

1、實驗桌：

（1）裝備采用鋼質雙層亞光密紋噴塑結構，鋁質面板，桌面為防火、防水、耐磨高密度板,左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌分體設計，造型美觀大方。鋁質面板工藝通過進行激光彩色處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。

（2）交流電源控制功能板

三相五線  380V±5％   50Hz交流電源供電，由三只電網電壓表監控電網電壓，并有三只指示燈指示，帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，額定功率：<0.8KW，環境溫度：－10℃ ～40 ℃，相對濕度：<85%，

（3）直流電源、給定單元、定時器兼報警記錄儀

1）提供0-30v直流恒流恒壓穩壓電源各一路，三位半數顯電流電壓；

2）提供給定可提供"連續"可調的0-10v 4-20ma模擬量

（4）本裝備所有實訓模塊為鋼制模塊，包括PLC西門子S7 SMART SR40主機模塊；

（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

2、硬件特點：

PLC實訓裝置基本要求：

①PLC主機需要采用西門子200 SMART SR40系列可編程控制器，功能上應完全滿足目前職業學校及技工學校的PLC教學要求。

②按要求采用模塊化設計，包括按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器及PLC主機模塊、變頻器主機模塊等。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。能方便擴展模塊，為以后實驗系統的升級提供保障。

③按要求采用實物產品，提高了實驗的真實程度，確保了實驗的實用性。

④按要求使用實物繼電器，并能在實驗板上聯接繼電器的啟動、運行、制動控制電路，讓學生理解并掌握繼電器在控制電路中的使用方法。

⑤交通燈、洗衣機、售貨機、搶答器等模塊要求增加時間、數字顯示。

⑥按要求實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中做到實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也應充分貼近實際應用和教學大綱的要求。

⑦按要求在設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以便實驗系統的升級，可真正實現按學校要求特殊定制實訓項目。

PLC模擬控制實驗?zāi)K

1）交通信號燈控制PLC自動控制

2）水塔水位自動控制PLC自動控制

3）自控成型機PLC自動控制

4）自控軋鋼機PLC自動控制

5）多種液體自動混合PLC自動控制

6）自動送料裝車系統PLC自動控制

7）郵件分揀機PLC自動控制

8）電梯控制PLC自動控制

9）機械手控制PLC自動控制

10）五相步進電機模擬控制PLC自動控制

11）自動飲料售貨機PLC自動控制

12）自動洗衣機系統PLC自動控制

13）電鍍車間生產系統PLC自動控制

14）加工中心刀具庫選擇控制PLC自動控制

15）LED數碼管實驗

16）天塔之光PLC自動控制

4、實驗內容：

（1）基本指令的編程練習；

（2）LED數碼顯示控制；

（3）天塔之光；

（4）裝配流水線控制的模擬；

（5）運料小車控制模擬;

（6）四路搶答器的模擬；

（7）四節傳送帶的模擬；

（8）自動配料系統的模擬；

（9）電鍍生產線模擬控制；

（10）機械手動作的模擬；

（11）十字路口交通燈控制；

（12）液體混合裝置控制；

（13）水塔水位控制模擬；

（14）郵件分揀系統模擬；

（15）全自動洗衣機控制；

（16）自動售貨機的模擬；

（17）步進電機運動控制；

（18）增加基礎實驗內容

（19）三相異步電動機點動控制和自鎖控制；

（20）三相異步電動機聯鎖正反轉控制；

（21）三相異步電動機帶延時正反轉控制；

（22）三相異步電動機帶限位自動往返控制；

（23）三相異步電動機Y/△換接起動控制；

（24）基于PLC的三相異步電機Y/△換接起動控制。

可編程實訓考核裝備配置清單

序號	設備名稱	規 格 型 號	單位	數量
一	實驗屏	全鋼結構	臺	1
二	PLC主機	西門子 S7 SMART SR40	臺	1
三	實驗桌	全鋼結構，臺面采用后成型防火板一次成型	張	1
四	實驗凳	ABS凳面、不銹鋼結構、氣壓升降	張	4
五	編程線	西門子專用編程線	套	1
六	三相電源供給	高可靠安全手槍插座	組	1
七	直流穩壓電源	可調0~30V 0-2a直流恒流恒壓電源	組	1
八	模擬量電源	可提供“連續”可調的0-10v 4-20ma	組	1
九	保護電路	短路漏電保護器	個	1
十	實驗連接線	一次成型彈性手槍插線	套	1
十一	實驗程序（光盤）	（西門子編程軟件/西門子PLC實驗程序	套	6
十二	實驗指導書		套	6
十三	使用手冊		套	6
十四	實驗?zāi)K	PLC控制模擬實驗?zāi)K一	塊	1
		PLC控制模擬實驗?zāi)K二	塊	1
		PLC控制模擬實驗?zāi)K三	塊	1
		PLC控制模擬實驗?zāi)K四	塊	1
		繼電接觸控制實驗?zāi)K	塊	1
