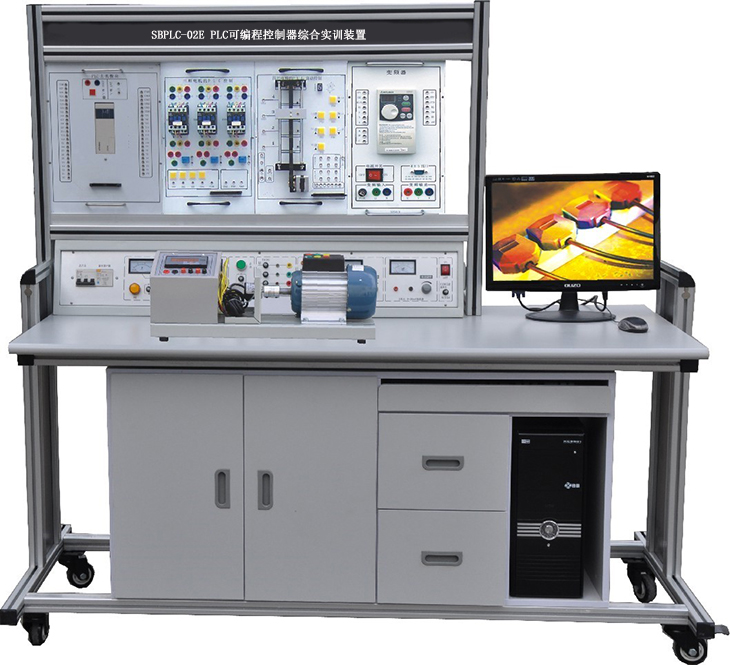

SBPLC-02EPLC可編程控制器綜合實訓裝置

一、概述

PLC可編程控制器實訓裝置是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》、《變頻調速技術》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實訓掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實訓和實物控制實訓，同時也為了高層次的設計開發實訓提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組最具典型性的實訓項目，配備三相鼠籠異步電機、繼電器、變頻器能完成多個電氣控制實訓。產品采用掛箱式，便于實訓項目擴展和用戶第二次開發。

二、PLC可編程控制器綜合實訓設備特點

1、裝置采用組件多結構 更換實訓模塊便捷，如需擴展功能或開發新實訓，只需添加實訓掛箱即可，永不淘汰。

2、實訓對象形像逼真，接近工業現場的實際應用，通過本實訓裝置的訓練，學生很快就能適應現場的工作。

3、采用三菱FX1N-40MR主機集成數字量I/O（24路數字量輸入/16路數字量輸出）

4、組態棒圖教學采用MCGS工控組態軟件，所有實訓都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實訓動態跟蹤教學。

三、系統構成

1、PLC可編程控制器實訓臺（演示屏與控制箱構成）

2、PLC可編程控制器實訓演示裝置

3、PLC可編程控制器操作桌

4、編程應用軟件

5、PLC及轉接通訊電纜

6、變頻調速實訓系統：配D720S 0.4KW變頻器及配套附件

7、不銹鋼電機導軌，光碼盤測速系統（配1024光電編碼器）

8、編程應用軟件

9、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）PLC編程訓練、PLC程序編寫測試等功能

（3）實現PLC運行模擬，對錯誤程序進行檢查

10、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

11、電腦或手持編程器（用戶自備或代購）

四、PLC可編程控制器綜合實訓臺控制箱技術指標

1、電源

1.1電源輸入:工作電壓380V±5%(50Hz)，輸入時指示燈亮。

1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流380V工作電壓有三只高精度電壓表指示，通過啟停按鈕控制三相交流電壓輸出。

A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。

D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

E組:恒流源，提供0-20mA恒流源

F組:單相市電輸出，供用戶自備儀器使用。

五、PLC可編程控制器主機掛箱功能、特點

◆PLC主機：輸入：24點 輸出16點(可選擇)

◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）

◆輸出電壓：直流24V，電壓表指示

◆利用應用軟件編程

◆電源輸入：交流220V，50Hz

1）功能包括

◆ 交流電源輸入?yún)^(qū)

◆ PLC主機 、編程電纜

◆ LED發光管、指示燈

◆ 輸出負載指示

◆ 輸入模擬開關（按鈕和開關）

◆ LED數碼管、蜂鳴器

◆ 直流穩壓電源5V1A，24V2A

◆ PLC輸入、輸出端口

2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。

3）PLC主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。

4）實訓臺本身帶有24V2A的電源�？梢灾苯佑糜谳敵鲐�(fù)載或與演示裝置接口或與其它對應裝置相連。

六、實訓桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。

七、PLC可編程控制器實訓演示掛箱

該裝置是為了配合PLC可編程控制器實訓臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構訓證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。

演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由六塊實訓掛箱組成十七個實訓內容，它們的型號分別為：

功能單元一：

SB001交通信號燈PLC自動控制

SB002自動售貨機

SB003 LED數碼管顯示PLC自動控制

SB004藝術彩燈造型PLC控制

功能單元二：

SB005攪拌器的PLC自動控制

SB006自動成型系統

SB007加工中心刀具庫選擇控制

SB008步進電機的PLC控制

功能單元三：

SB009水塔自動供水系統

SB010郵件自動分揀系統

SB011自動洗衣機系統

SB012電鍍系統

功能單元四：

SB013四層電梯PLC自動控制

SB014基礎實訓

功能單元五：

SB015模擬電視發射塔

SB016自動送料裝車

功能單元六：

SB017電機的自動控制

功能單元七：

交流接觸器實訓掛箱

八、實訓項目

1．與、或、非邏輯功能實訓

2．定時器、計數器功能實訓

3．跳轉、分支功能實訓

4．移位寄存器實訓

5．?dāng)?shù)據處理功能實訓

6．微分、位操作實訓

7．交通信號燈PLC自動控制實訓

8．?dāng)嚢杵鞯?span lang="EN-US">PLC自動控制實訓

9．LED數碼官顯示PLC自動控制實訓

10．四層電梯的PLC自動控制實訓

11．加工中心刀具庫選擇控制實訓

12．藝術彩燈造型的PLC控制實訓

13．電機的自動控制實訓

14．步進電機的PLC控制

15．模擬電視發射塔實訓實訓

16．自動送料裝車系統控制實訓

17．自動售貨機實訓

18．自動成型實訓

19．水塔自動供水控制系統實訓

20．郵件自動分揀實訓

21．自動洗衣機控制系統模擬實訓

22．電鍍過程控制實訓

24．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)

25．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)

26．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)

27．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)

28．變頻器功能參數設置與操作實訓

29．基于PLC通信方式的變頻器開環調速

30．變頻器速度閉環反饋系統實訓

31．變頻器開環運行實訓

32．變頻器多段速度運轉實訓

33．變頻器外部操作實訓

34．MCGS組態棒圖實訓教學,利用已編輯好組態棒圖,對以上任何實訓進行動態跟蹤教學實訓

35．針對實訓項目的具體要求，學生自行編輯組態棒圖進行實訓。

九、PLC可編程控制器綜合實訓設備配置清單

名稱	型號	數量	單位	備注
實訓屏		1	臺	鋁合金
電源控制箱		1	臺	鋼質噴塑
實訓桌		1	張	鋁木結構
PLC主機	FX1N-40MR	1	臺
變頻器實訓掛箱	D720S/0.4KW	1	套
學生凳		2	張	塑鋼結構
通訊模塊	FX1N-485BD	1	只
通訊電纜	SC-09	1	條
實訓掛箱模塊（面板為整塊敷銅板經特殊工藝加工能而成，因而連線少，接觸可靠，故障率低，美觀大方）	功能單元一	1	塊
	功能單元二	1	塊
	功能單元三	1	塊
	功能單元四	1	塊
	功能單元五	1	塊
	功能單元六	1	塊
	交流接觸器實訓掛箱	1	塊
三相電機	380V/180W	1	臺
電機及導軌	220V 180W三相電機含編碼器		套
軟件	三菱編程軟件及演示程序	1	套
軟件	組態軟件教育版	1	套
說明書	實訓指導	1	冊
