2023年4月29日
典型零件實測繪圖訓練裝置
SBMTDS-1型典型零件實測繪圖訓練裝置
一、產品參數
|
典型零件實測繪圖訓練裝置 |
|
項目 |
參數 |
項目 |
參數 |
|
外形尺寸 |
410mm×310mm×100mm |
重量 |
5(kg) |
|
典型零件（24
件/套）
|
一視圖零件：光軸、 銅
套、墊片等
二視圖零件：長方體、帶鍵槽軸、皮帶輪、法欄盤、聯軸器、支架等
三視圖零件：底座、低速軸、軸承座等
多視圖零件：活塞、閥體等 |
|
測量工具 |
游標卡尺、外徑千分、螺紋樣板、圓弧樣板等 |
類 型 |

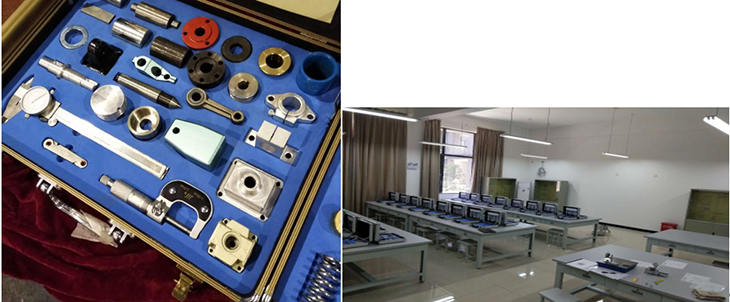

便攜組合式(檢測零件、測量工具及指導書均放在一個精制的綜色箱子里) |
二、產品功能
|
訓練模式 |
訓練內容 |
|
1、看圖找物訓練；
2、零件測繪訓練；
3、三維投影繪圖訓練；
4、立體圖繪圖訓練 |
訓練一
一視圖零件測繪訓練
訓練二
二視圖零件測繪訓練
訓練三
三視圖零件測繪訓練
訓練四
多視圖零件測繪訓練 |
三、產品特點
1、項目實際化：以典型實際零件為訓練對象；
2、功能系統化：看圖找零件、零件測
繪 、零件繪圖三位一體的訓練模式；一視圖、二視圖、三視圖和多視圖零件由簡單到復雜的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。
|
